Montage
3.7.4 Hinweis GCU Abschließende Arbeiten
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 55
3.7.4
3.7.4 Hinweis GCU
Hinweis GCU

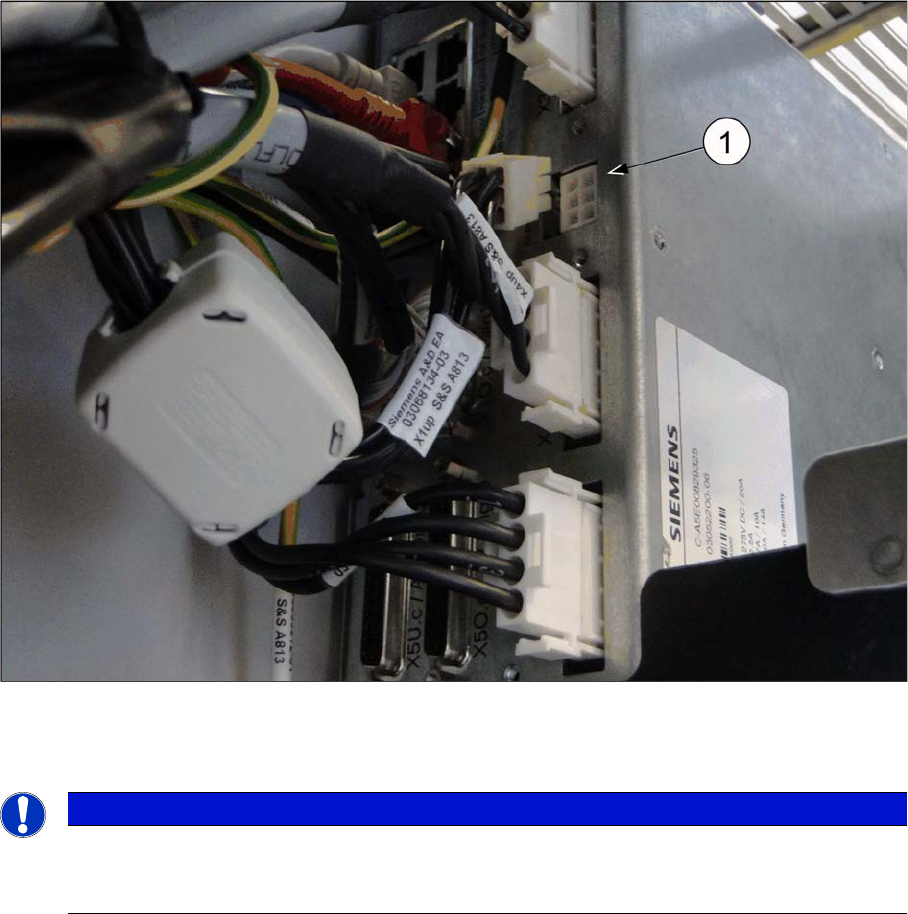

Versorgungskabel GCU 3 Kabel [03068134-xx]
► Um ein korrektes Hochlaufen der Maschine zu gewährleisten, kontrollieren Sie ob das Versorgungs
-
kabel der GCU3 (Stecker X1up) (1) angeschlossen ist.
HINWEIS
Demontage des Portals
Wird das Portal später demontiert, muss der Stecker X1up von der GCU3 wieder abgesteckt
werden.
Montage
Abschließende Arbeiten 3.7.5 Kamerakabel überprüfen
56 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
3.7.5
3.7.5 Kamerakabel überprüfen
Kamerakabel überprüfen
► Kontrollieren Sie, ob das Kamerakabel an der Hotlink-Karte am Box-PC angesteckt ist. Achten Sie
dabei auf die richtigen Anschlüsse. (Siehe Beschriftung auf der Hotlink-Karte)

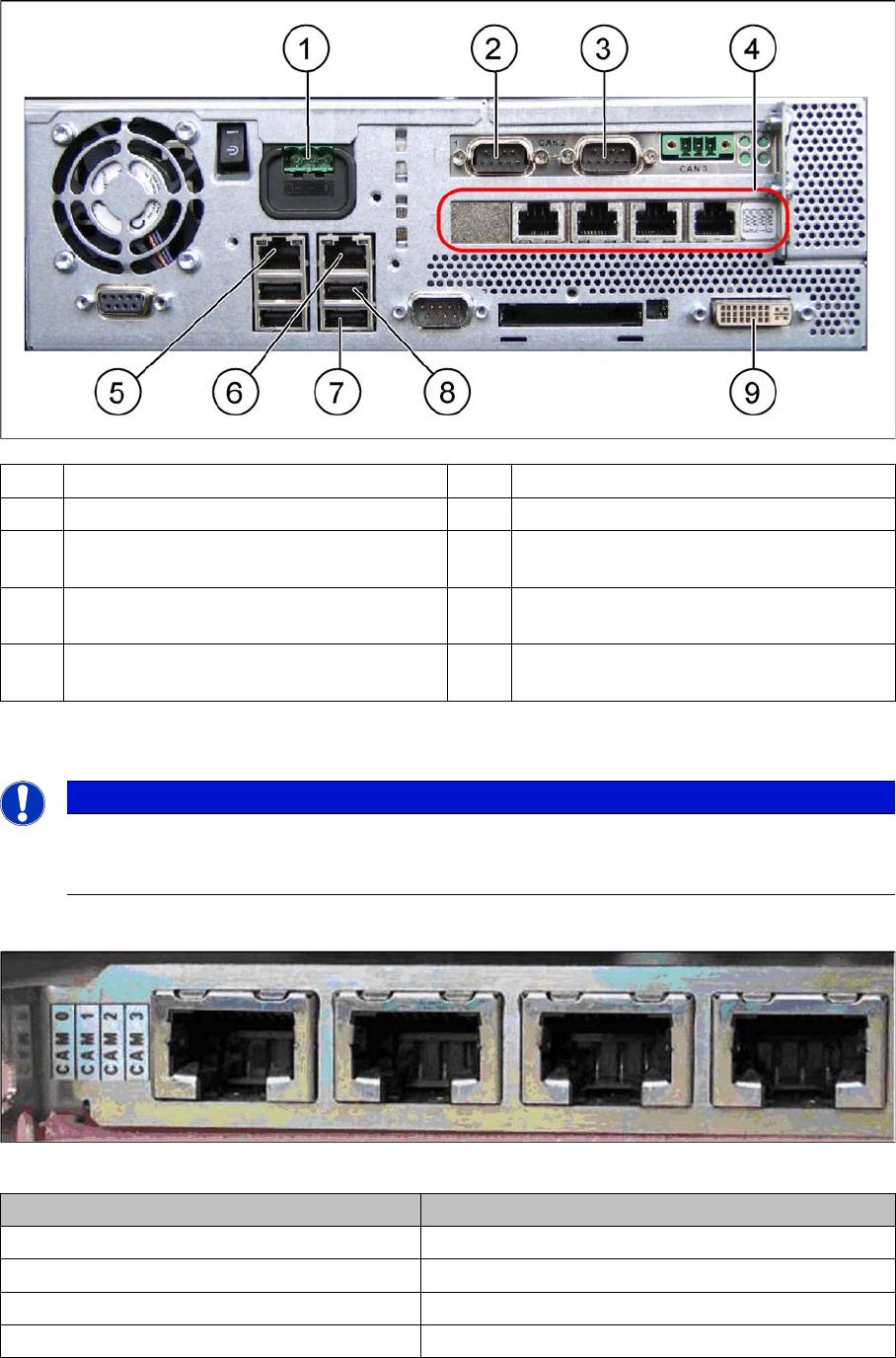

Hotlink-Karte [03032343-xx]
Hotlink-Karte [03032343-xx]
(1) Stromversorgung DC 24 V (2) CAN 1 auf der CAN-Bus-Karte
(3) CAN 2 auf der CAN-Bus-Karte (4) Hotlink-Karte
(5) LAN 2 – Verbindung zum Visionrechner
(optionaler zweiter BoxPC)
(6) LAN 1 – Verbindung zu SIPLACE Pro
(Verbindung zum Linien-Hub)
(7) USB 0 – Anschluss für Tastatur/Touch
-
screen (Verbindung zum USB
-
Hub)
(8) USB 2 – Anschluss externes DVD
-
Lauf
-
werk
(9) DVI/VGA-Monitoranschluss
(Verbindung zum Video-Multiplexer)
HINWEIS
Hotlink-Karte:
Beachten Sie die Anschlüsse der verschiedenen Hotlink-Karten, diese sind an dem Aufkleber
erkennbar (siehe nachfolgende Erklärung)!
Anschluss an der Hotlink-Karte Bezeichnung
CAM0 Kopfkameras Portal 1
CAM1 Kopfkameras Portal 2
CAM2 Stationäre Kameras Portal 1
CAM3 Stationäre Kameras Portal 2
Montage
3.7.6 Montage der Pipettenwechsler und die Optionen Abschließende Arbeiten
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 57

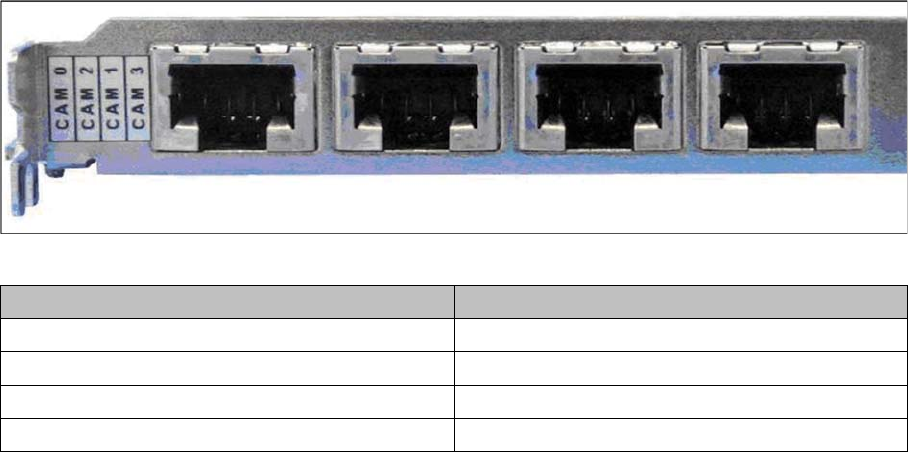

Hotlink-Karte [03052135-xx]
Hotlink-Karte [03052135-xx]
3.7.6
3.7.6 Montage der Pipettenwechsler und die Optionen
Montage der Pipettenwechsler und die Optionen
Einbau der jeweiligen Pipettenwechsler (Kopfbezogen)
► Sehen Sie dazu die "Montageanleitung Pipettenwechsler SIPLACE SX-Serie deutsch/englisch"
[00196578-xx].
Stationäre Kameras montieren (optional)
► Sehen Sie dazu die "Montageanleitung stationäre Kamera Typ 33 deutsch/englisch" [00196608-xx]
und die "Montageanleitung stationäre Kamera Typ 25 deutsch/englisch" [0094554-xx].
Abfrage BE-Abwurfbehälter montieren (optional)
► Sehen Sie dazu die "Montageanleitung Abfrage Abwurfbehälter SIPLACE SX1/SX2 deutsch/eng
-
lisch" [00196615-xx].
BE-Wagen Einzug Innen/Außen berücksichtigen
► Sehen Sie dazu die "Serviceanleitung SIPLACE SX1/SX2" [deutsch: 00196496-xx] [englisch:
00196497-xx]
Anschluss an der Hotlink-Karte Bezeichnung
CAM0 Kopfkameras Portal 1
CAM2 Stationäre Kameras Portal 1
CAM1 Kopfkameras Portal 2
CAM3 Stationäre Kameras Portal 2
