1. 安全指南 INS-NXTCPL-3.6S
2NXT共面性检查功能使用说明书

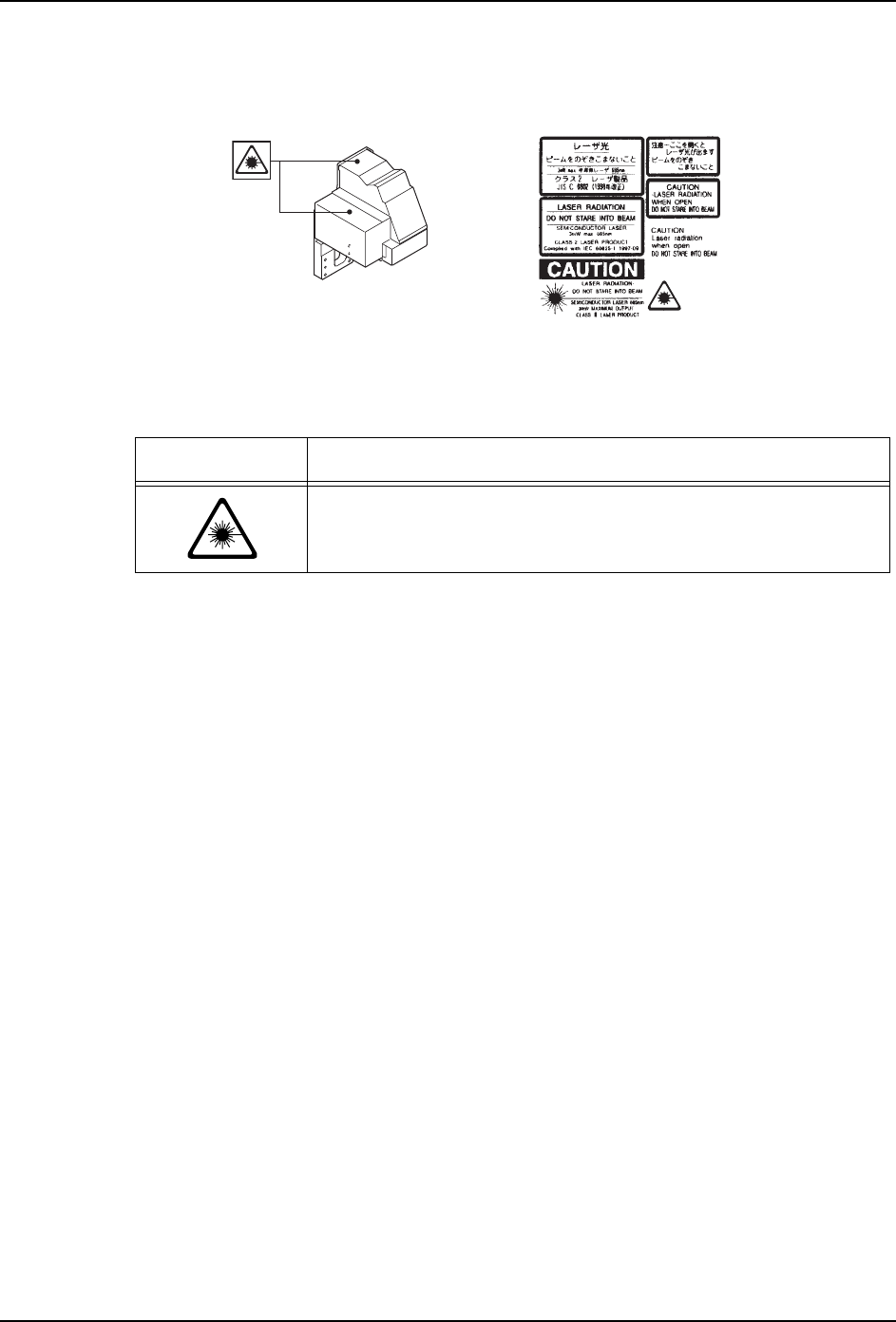

1.2 安全标记
表示使用机器时注意事项的安全标记贴在下图所示位置。
1.2.1 安全标记的含义
01NST-0079b
标记 含义
请不要直视激光光线。
如果激光光线照射到眼睛，有可能导致视觉障碍，请注意。
INS-NXTCPL-3.6S 2. 必要的部件
NXT
共面性检查功能使用说明书 3
2. 必要的部件
运用共面性检查功能时，需要以下的部件。

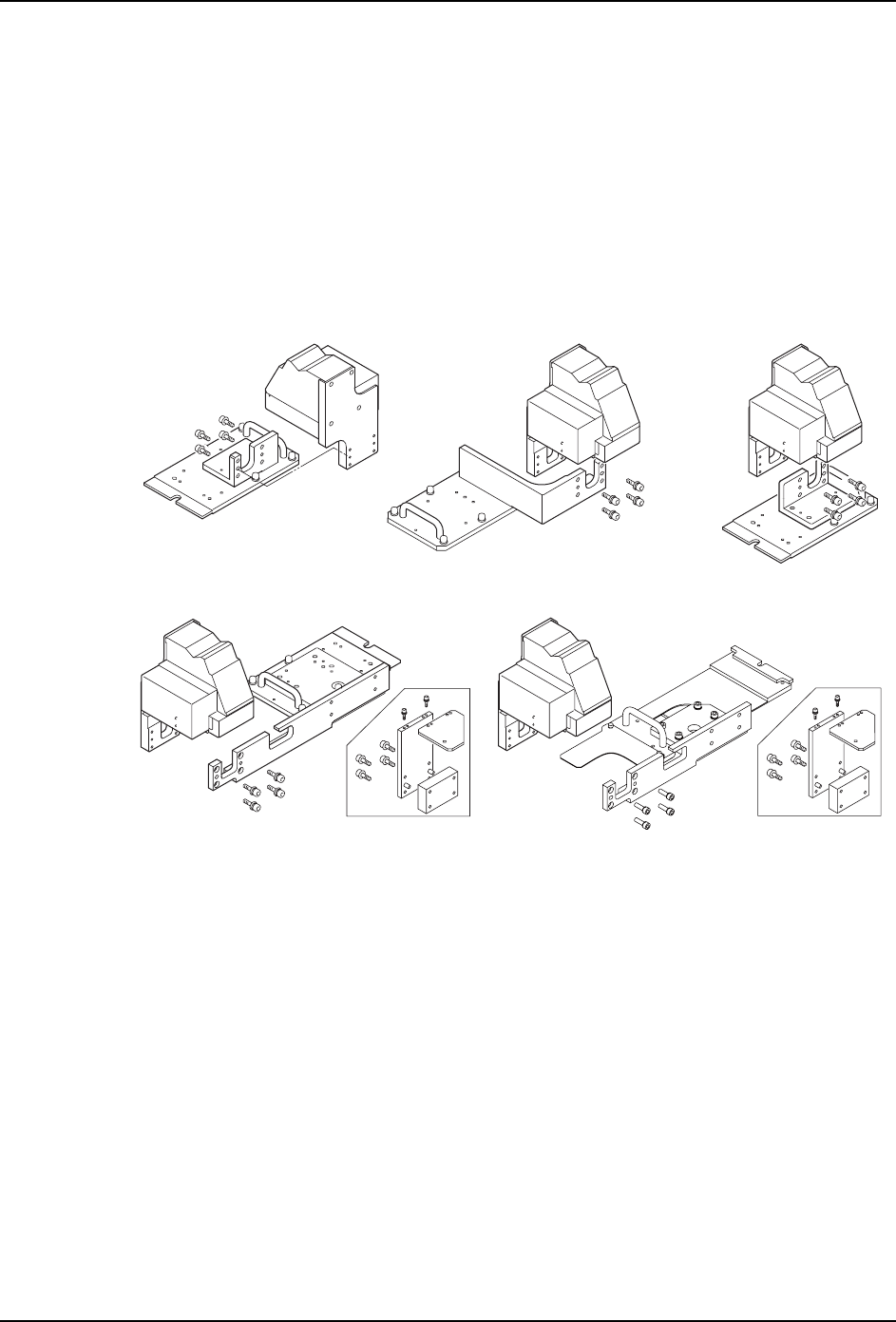

2.1 必要的选项单元
1 套共面性检查单元
·共面性检查传感器
·安装托架
·手册
注意 )传感器头与信号处理卡是配套的，不容许改变其组合。
备注 )料盘单元 -LT/LTC 用的共面性单元有料盘单元 -LT 用与料盘单元 -LTC 用 2 种，可以使
用其中任何一种。
备注 )如果与料盘单元 -LT 以及料盘单元 -LTC 一起使用时，在拆下供料器输送槽的安装托架
后，安装传感器。重新将该托架安装到模组上时，需要定位用的治具。
᭭Ⲭऩܗ/⫼կ఼᭭⫼
1676E
᭭Ⲭऩܗ/7⫼
⊏
᭭Ⲭऩܗ0⫼
᭭Ⲭऩܗ/7&⫼
⊏
2. 必要的部件 INS-NXTCPL-3.6S
4NXT共面性检查功能使用说明书
2.2 必要的软件
对应共面性检查功能的软件如下所示。
NXT 应用程序： V3.90 或更高版本
根据一起使用的单元，对应版本有所不同。
·与料盘单元 -M 一起使用时：V4.20 或更高版本
·与侧光相机一起使用时：V4.30 或更高版本
·与料盘单元 -LT 一起使用时：V5.03 或更高版本
·与料盘单元 -LTC 一起使用时：V5.15 或更高版本
Fuji Flexa： V3.3.0 或更高版本
通过安装共面性的补丁，即使 3.2.0 以后的版本也能够
使用。但是，根据一起使用的单元，对应版本有所不
同。
·与料盘单元 -M 一起使用时：V3.3.0 或更高版本
·与料盘单元 -LT 一起使用时：V4.2.0 或更高版本
·与料盘单元 -LTC 一起使用时：V5.0.0 或更高版本
MEdit： V3.4.4.4 或更高版本
共面性编辑器： V3.00 或更高版本
