INS-NXTCPL-3.6S 4. 换线 NXT 共面性检查功能使用说明书 23 4.3.5 使用料盘单元 -M 用共面性单元时的拆下 1. 请从相 应模组上拆下料 盘单元 -M。 2. 请拆下 料站托架。 3. 请拉出模组。 注意 )料盘单元 -M 的拆下、 料站托架的拆下及模组的拉出方法， 请参照 [ 机械手册 ] 的 [ 基 本操作 ]。 4. 请将机器的主开关设置为 OFF。 5. 请拆下输送槽或盖罩。 6. 请拆下 共面性传…
4. 换线 INS-NXTCPL-3.6S
22 NXT 共面性检查功能使用说明书

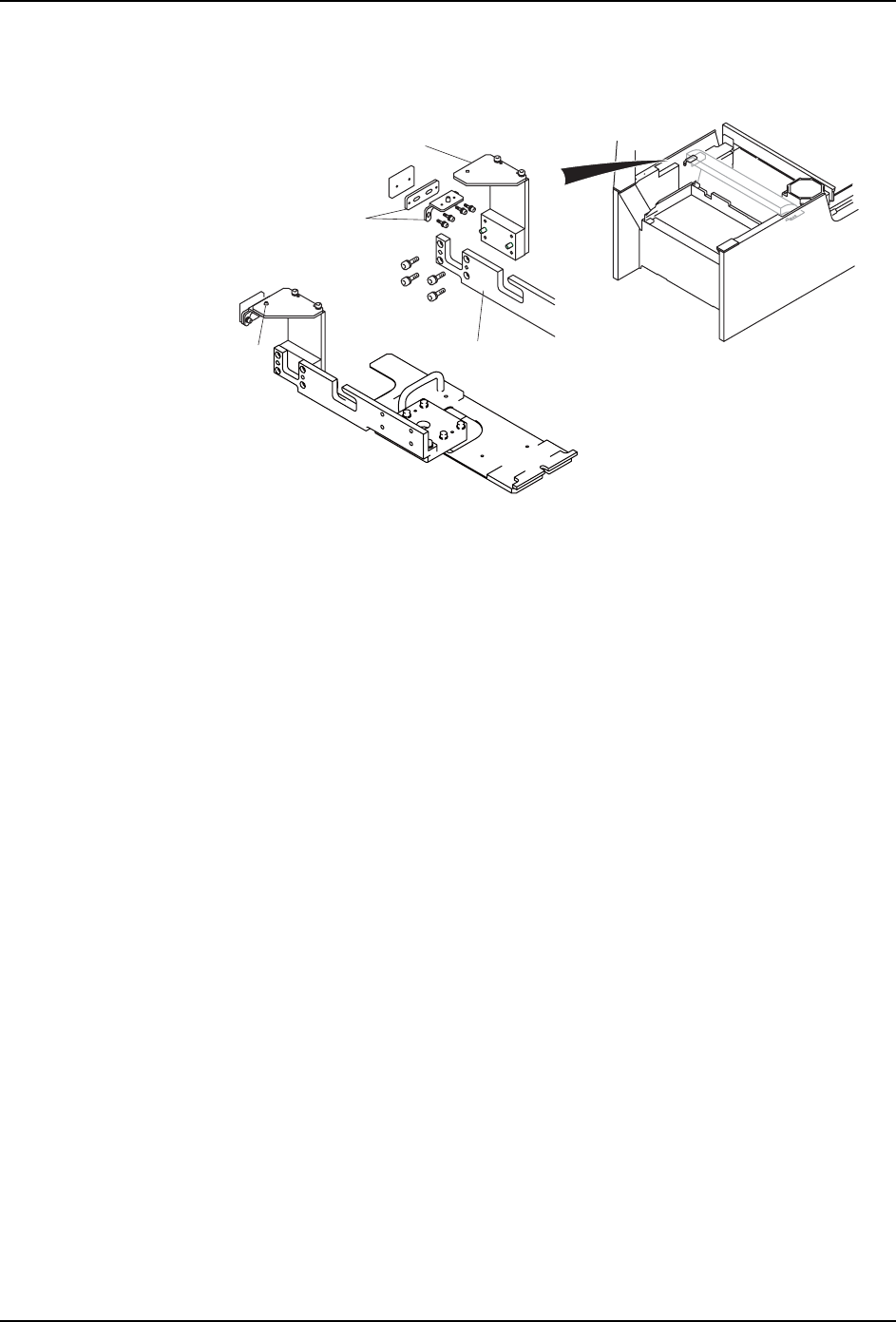

供料器输送槽用托架的安装
该作业需要定位治具。
1. 在按照上图安装了共面性传感器用托架和定位治具之后，使定位销与孔相重合，安装供
料器输送槽用托架。
2. 在安装了供料器输送槽用托架之后，从模组上拆下定位治具和共面性传感器的托架。
ᅮԡ⊏
կ఼᭭䕧䗕ῑ
⫼ᠬᶊ
݅䴶ᗻӴᛳ఼
⫼ᠬᶊ
ᅮԡ䫔
1676
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 23
4.3.5 使用料盘单元 -M 用共面性单元时的拆下
1. 请从相应模组上拆下料盘单元 -M。
2. 请拆下料站托架。
3. 请拉出模组。
注意 )料盘单元 -M 的拆下、料站托架的拆下及模组的拉出方法，请参照 [ 机械手册 ] 的 [ 基
本操作 ]。
4. 请将机器的主开关设置为 OFF。

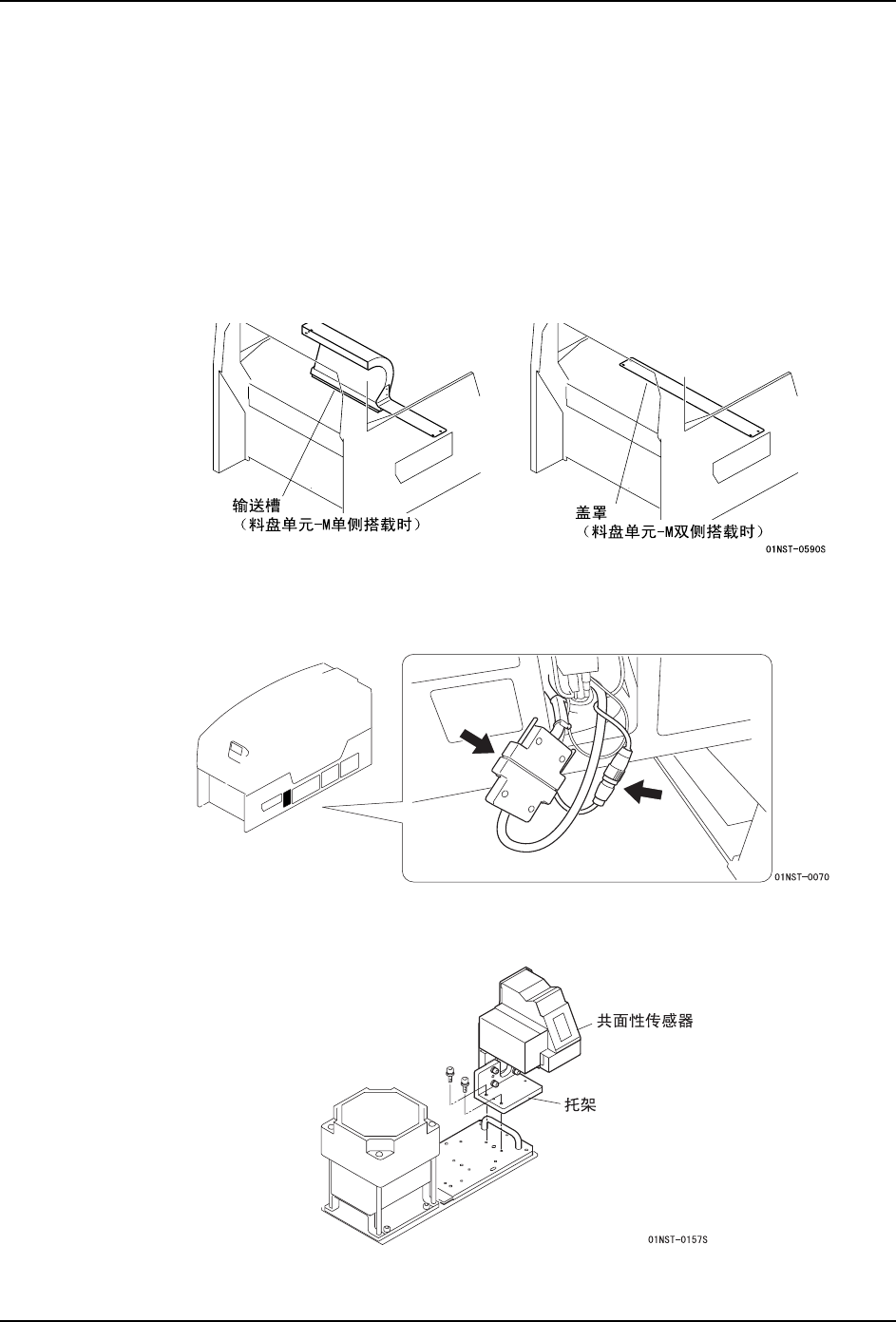

5. 请拆下输送槽或盖罩。
6. 请拆下共面性传感器。
a. 请拔下模组右侧面上的 2 个接插件。
b. 请拆下安装着共面性传感器的托架与底座板间的固定螺栓，连同托架一起向上提起传
感器。
注意 )因为接地线还连接着，所以请不要用力拉扯。
4. 换线 INS-NXTCPL-3.6S
24 NXT 共面性检查功能使用说明书

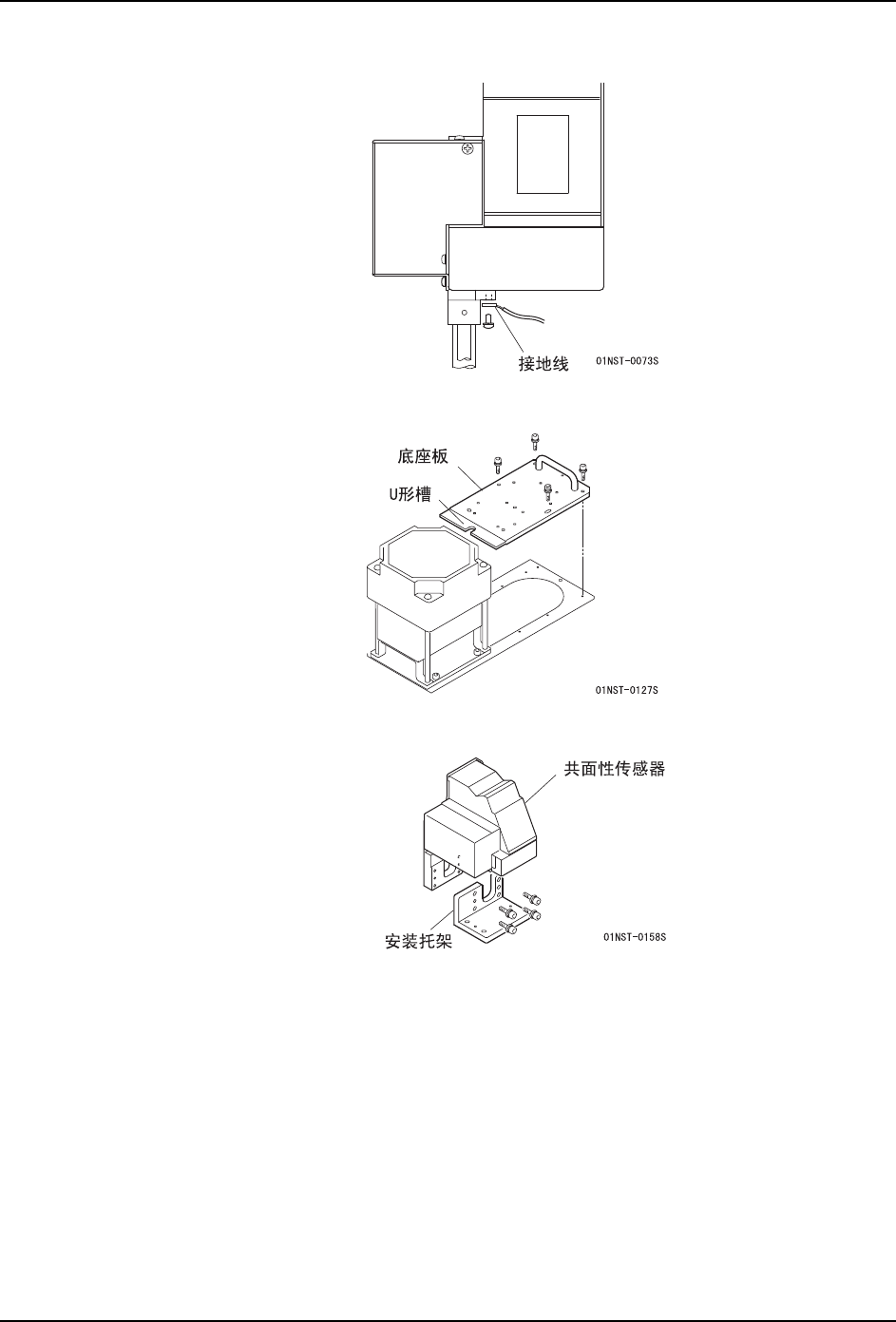

c. 从共面性传感器上拆下接地线。
d. 拆下底座板。拔出通过 U 形槽的电缆。将共面性传感器拿到机器外。
e. 松开螺栓，从托架上拆下共面性传感器。
至此，完成共面性传感器的拆下。
