INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 13
注意 )料盘单元 -LT 用的共面性单元有料盘单元 -LT 用与料盘单元 -LT/LTC 用 2 种。运用料
盘单元 -LT 时，请参考上图，使用与底座板和安装托架的形状相适合的方法进行作业。
备注 )插图虽然是表示搭载标准相机时的情况，但是也对应侧光相机。
4. 换线 INS-NXTCPL-3.6S
14 NXT 共面性检查功能使用说明书
4.3 拆下共面性传感器
关于拆下被安装在机器上的共面性传感器的步骤，请参照以下的相应项目。
4.3.1 使用供料器用共面性单元时的拆下
1. 请从该模组上拆下料站托架。
2. 请拉出模组。
注意 )料站托架的拆下及模组的拉出方法，请参照 [ 机械手册 ] 的 [ 基本操作 ]。
3. 请将机器的主开关设置为 OFF。

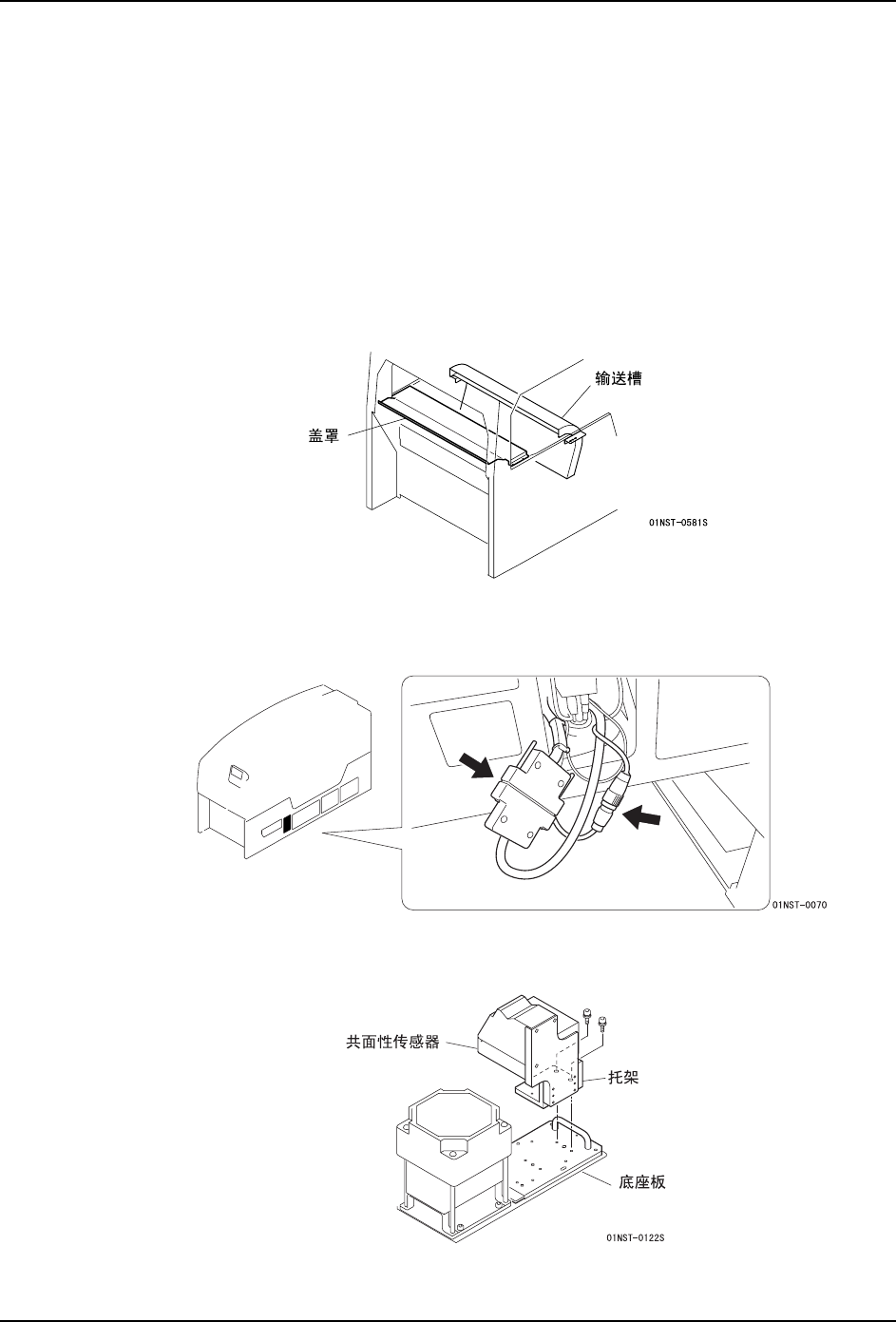

4. 请拆下输送槽和丙烯罩。
5. 请拆下共面性传感器。
a. 请拔下模组右侧面上的 2 个接插件。
b. 请拆下安装着共面性传感器的托架与底座板间的固定螺栓，连同托架一起向上提起传
感器。
注意 )因为接地线还连接着，所以请不要用力拉扯。
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 15
c. 从共面性传感器上拆下接地线。
d. 拆下底座板。拔出通过 U 形槽的电缆。将共面性传感器拿到机器外。
e. 松开螺栓，从托架上拆下共面性传感器。
至此，完成共面性传感器的拆下。
