4. 换线 INS-NXTCPL-3.6S 12 NXT 共面性检查功能使用说明书 4.2 换线的概要共面性传感器的安装位置根据一起使用的料站单元而有所不同。在运用共面性检查功能的模组中，如果料站单元有变更，请根据情况变更共面性传感器的安装位置。警告如果不遵守以下 2 点，有可能损伤机器和共面性传感器。请充分注意。 · 传感器和相机请按照下图正确地配置。 · 请严格遵守换线步骤。 ᭭Ⲭऩܗ/⫼ կ఼᭭⫼ …

INS-NXTCPL-3.6S 4. 换线

NXT

共面性检查功能使用说明书 11

4. 换线

4.1 换线时的注意事项

警告

M6S/M6-2 模组运转后，请不要马上直接接触线性马达的往复臂和线圈部。

有可能因高温而烫伤。

M6S/M6-2 模组的线性马达具有强磁力。使用了心脏起搏器的人员请不要

靠近线性马达的往复臂和线圈部（55mm 以内）。有可能因磁力而引起起

搏器的误动作。

请不要窥视激光和打开箱子。

共面性传感器使用了等级 2 的激光。请不要直视激光。

注意

请不要将拆下的支撑板或工具等靠近 M6S/M6-2 模组的线性马达附近。支

撑板有可能因磁力吸引而损伤，或人员受到意外伤害。

请不要将磁卡、手表、精密仪器等靠近 M6S/M6-2 模组的线性马达附近。

有可能因磁力而出现故障。

请不要松动固定着传感器的托架上的螺丝，以免影响传感器的精度。

4. 换线 INS-NXTCPL-3.6S

12 NXT 共面性检查功能使用说明书

4.2 换线的概要

共面性传感器的安装位置根据一起使用的料站单元而有所不同。

在运用共面性检查功能的模组中，如果料站单元有变更，请根据情况变更共面性传感器的安

装位置。

警告

如果不遵守以下 2 点，有可能损伤机器和共面性传感器。请充分注意。

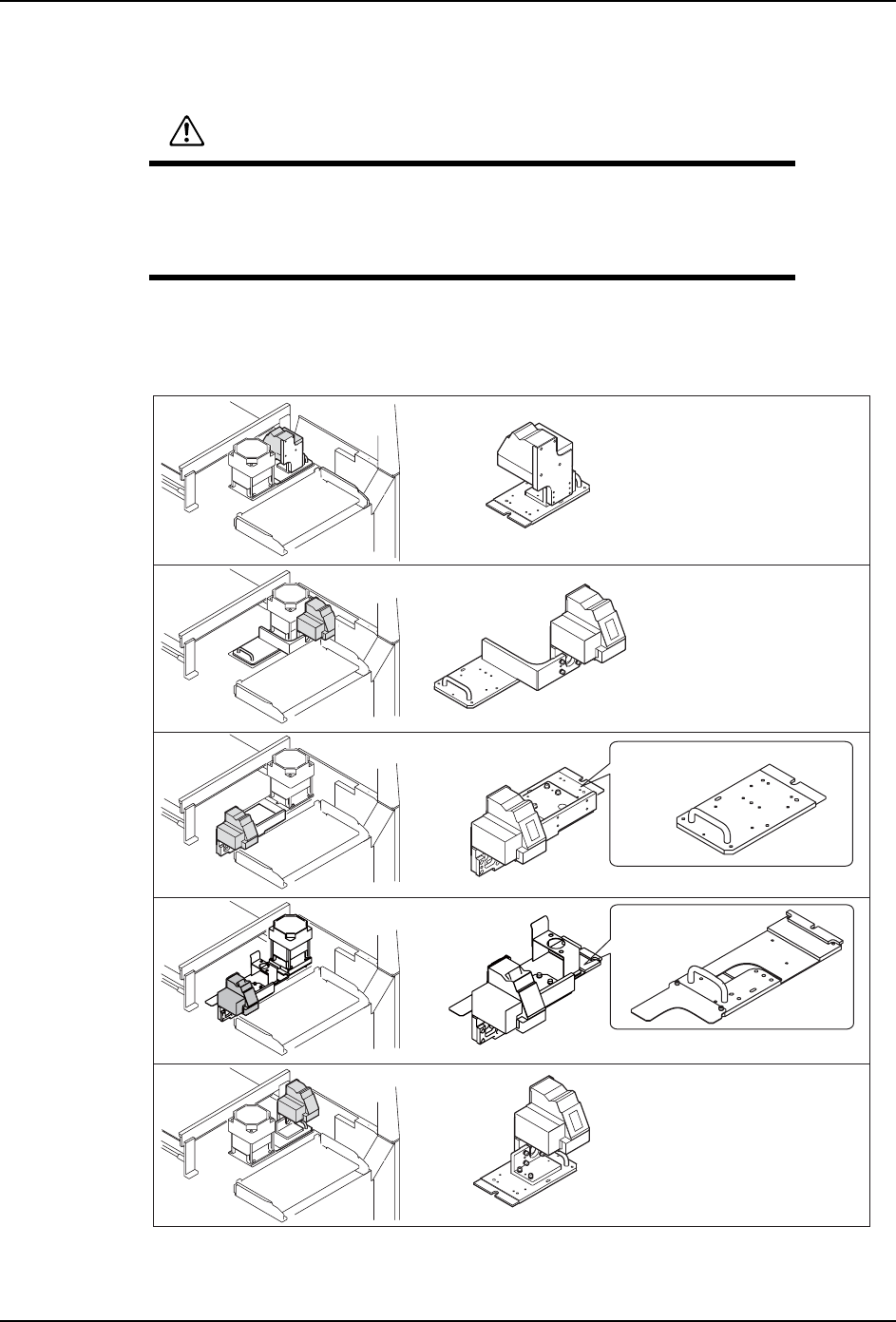

·传感器和相机请按照下图正确地配置。

·请严格遵守换线步骤。

᭭Ⲭऩܗ/⫼

կ఼᭭⫼

1676E

᭭Ⲭऩܗ0⫼

᭭Ⲭऩܗ/7⫼

᭭Ⲭऩܗ/7/7&⫼

ᑩᑻᵓ

INS-NXTCPL-3.6S 4. 换线

NXT

共面性检查功能使用说明书 13

注意 )料盘单元 -LT 用的共面性单元有料盘单元 -LT 用与料盘单元 -LT/LTC 用 2 种。运用料

盘单元 -LT 时，请参考上图，使用与底座板和安装托架的形状相适合的方法进行作业。
