9. 共面性检查元件信息 INS-NXTCPL-3.6S
68 NXT 共面性检查功能使用说明书
9.1.15 端子测定位置
如果是 QFP/SOP 元件、接插件元件，请以 mm 为单位设定从端子顶端开始的哪个位置进行共
面性测定。
9.1.16 空端子数
请以个数为单位设定元件内的空端子总数。
当设定了个数后，就会出现与所设定的个数相同行数的空端子 X、Y 的设定栏。
167
(
INS-NXTCPL-3.6S 9. 共面性检查元件信息
NXT
共面性检查功能使用说明书 69
9.1.17 空端子 X，Y
请按照以下设定。
1. BGA/CSP
以左下的端子作为基准，将坐标指定成格子状。
例如，如果第 n 个的空端子的坐标为 (p,q) 时，
请在空端子设定对话框表中的第 n 行上设定成 X=p、Y=q 。
2. QFP/SOP、接插件、J 引脚
以最下边右端的端子作为基准，按顺时针将号码分配给各列和端子。
例如，第 n 个的空端子在第 p 列的第 q 上时，
在空端子设定对话框表中的第 n 行上，请设定成空端子 X=p、Y=q。
设定例：
9.1.18 空端子区域数
BGA/CSP QFP/SOP、接插件、J 引脚
空端子合计 2 个
第 1 个的空端子为 (1,1)
第 2 个的空端子为 (6,1)
时，
空端子 X 坐标 空端子 Y 坐标
1 1
6 1
空端子合计 2 个
第1个的空端子为(第2列第2号)
第2个的空端子为(第2列第5号)
时，
列号(在X输入) 端子号(在Y输入)
2 2
2 5
167
(
9. 共面性检查元件信息 INS-NXTCPL-3.6S
70 NXT 共面性检查功能使用说明书
请以区域为单位设定元件内的空端子总数。
当设定了区域数后，就会出现与所设定的区域数相同行数的空端子区域 X1、Y1、X2、Y2 的
设定栏。
输入详细请参照 9.1.19。
9.1.19 空端子区域 X1，Y1，X2，Y2
请按照以下设定。
1. BGA/CSP
以左下的端子作为基准，将坐标指定成格子状。
例如，第 n 个的空端子区域为 (p1,q1)-(p2,q2) 的矩形。
在空端子设定对话框表中的第 n 行上，请设定成空端子 X1=p1、空端子 Y1=q1、空端子
X2=p2、空端子 Y2=q2。
2. QFP/SOP、接插件、J 引脚
以最下边右端的端子作为基准，按顺时针将号码分配给各列和端子。
例如，如果第 n 号的空端子区域在从第 p 列的第 q1 号到第 q2 号内时，
在空端子设定对话框表中的第 n 行上，请设定成空端子 X1=q1、空端子 Y1=q1、空端子
Y2=q2。由于不能跳过列进行区域指定，因此 X2 为不能设定。

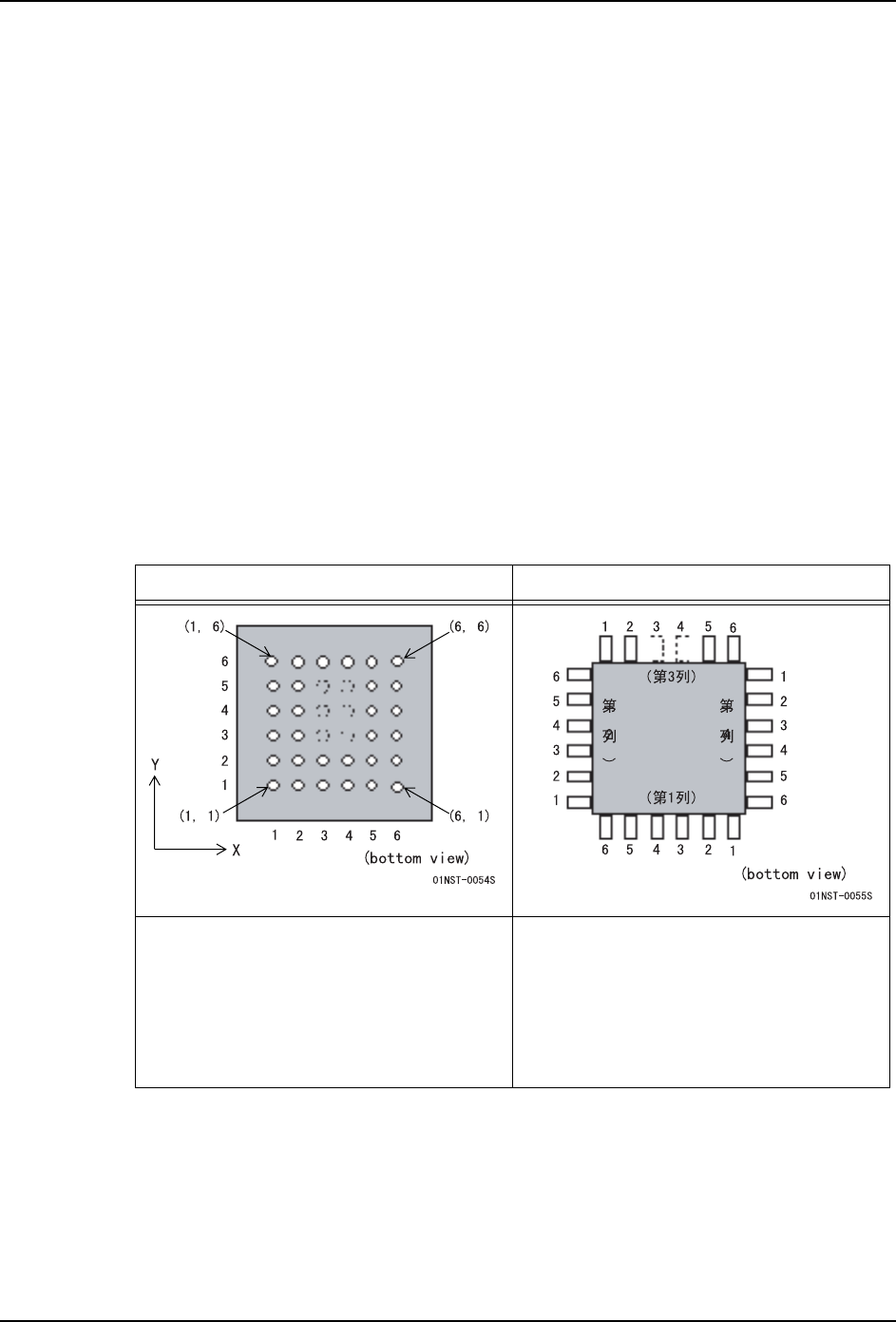

设定例：
BGA/CSP QFP/SOP、接插件、J 引脚
空端子区域是 (3,3)-(4,5)
时
空端子 X1 坐标 空端子 Y1 坐标
3 3
空端子 X2 坐标 空端子 Y2 坐标
4 5
空端子区域是 ( 第 3 列第 3-4 号 )
时
列号 端子号
( 在 X1 输入 ) ( 在 Y1 输入 )
3 3
列号 端子号
( 在 X2 输入 ) ( 在 Y2 输入 )
- 4
