INS-NXTCPL-3.6S 4. 换线 NXT 共面性检查功能使用说明书 27 c. 用螺栓将安装着共面性传感器的托架固定 在底座板上。 d. 将传感器的电缆 （2 根）连接到右侧面上的接插件上。 注意 )如果电缆下垂时， 请塞入机器内 。在拆下了料带切刀的输送 槽罩的状态下， 料带切刀 有可能切断电缆。在拆下了输送槽盖罩的状态下，请绝对不要使用机器。 3. 请安装供料器用的输送槽和丙烯罩。 注意 )请注意丙烯罩的安装方向。反方向安…
4. 换线 INS-NXTCPL-3.6S
26 NXT 共面性检查功能使用说明书

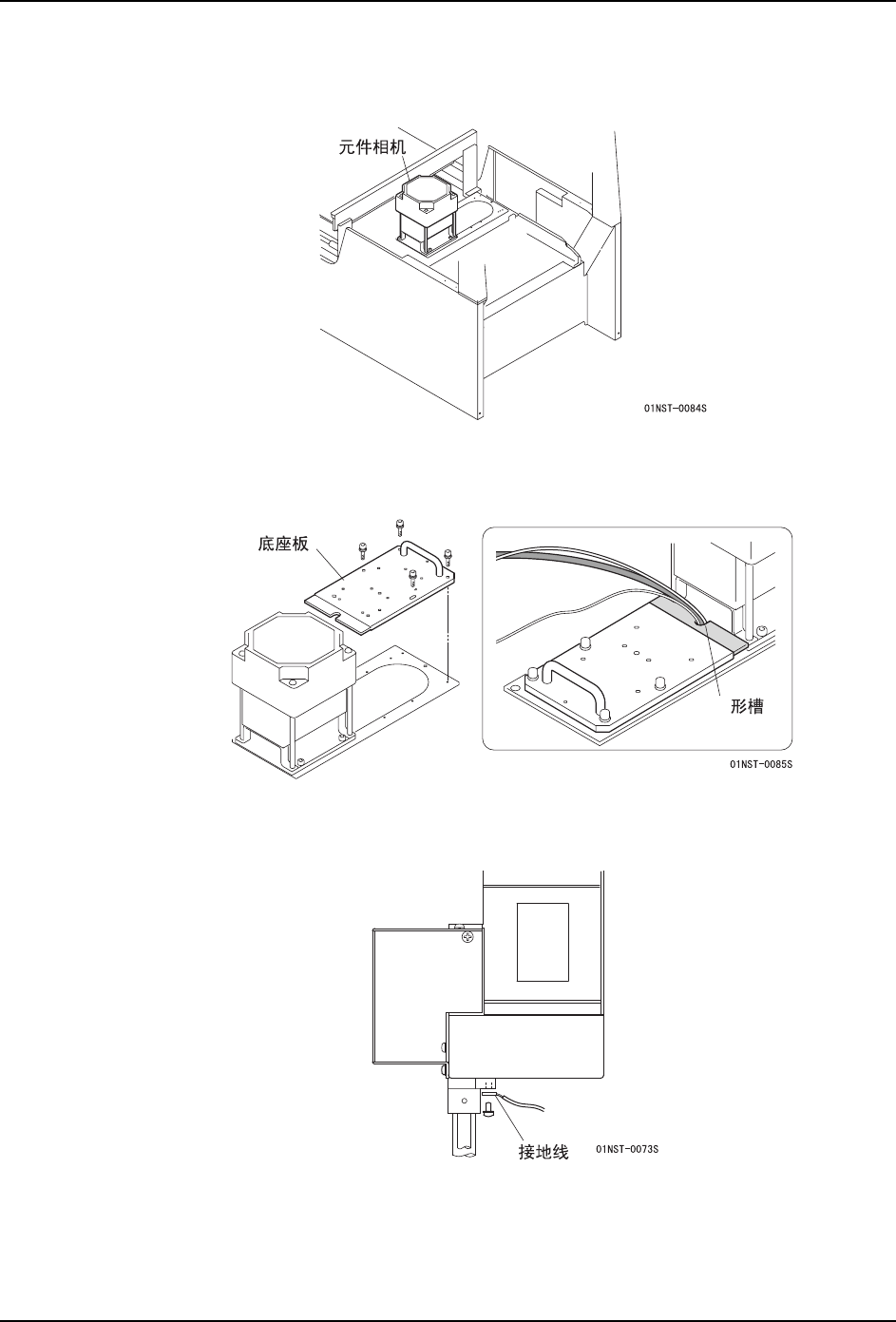

e. 请确认元件相机的位置。如果不在图示位置，请变更位置。
注意 )关于元件相机的拆下和安装方法，请参照 [ 机械手册 ] 的 [ 部件的更换 ]-[ 元件相机更
换]。
2. 请安装共面性传感器。
a. 将共面性传感器的电缆穿过 U 形槽，用螺栓将底座板固定在机器上的新的安装位置。
注意 )在固定底座板时，请确认电缆或残留元件等不在固定面上。
b. 将接地线连接到共面性传感器单元上。
U
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 27

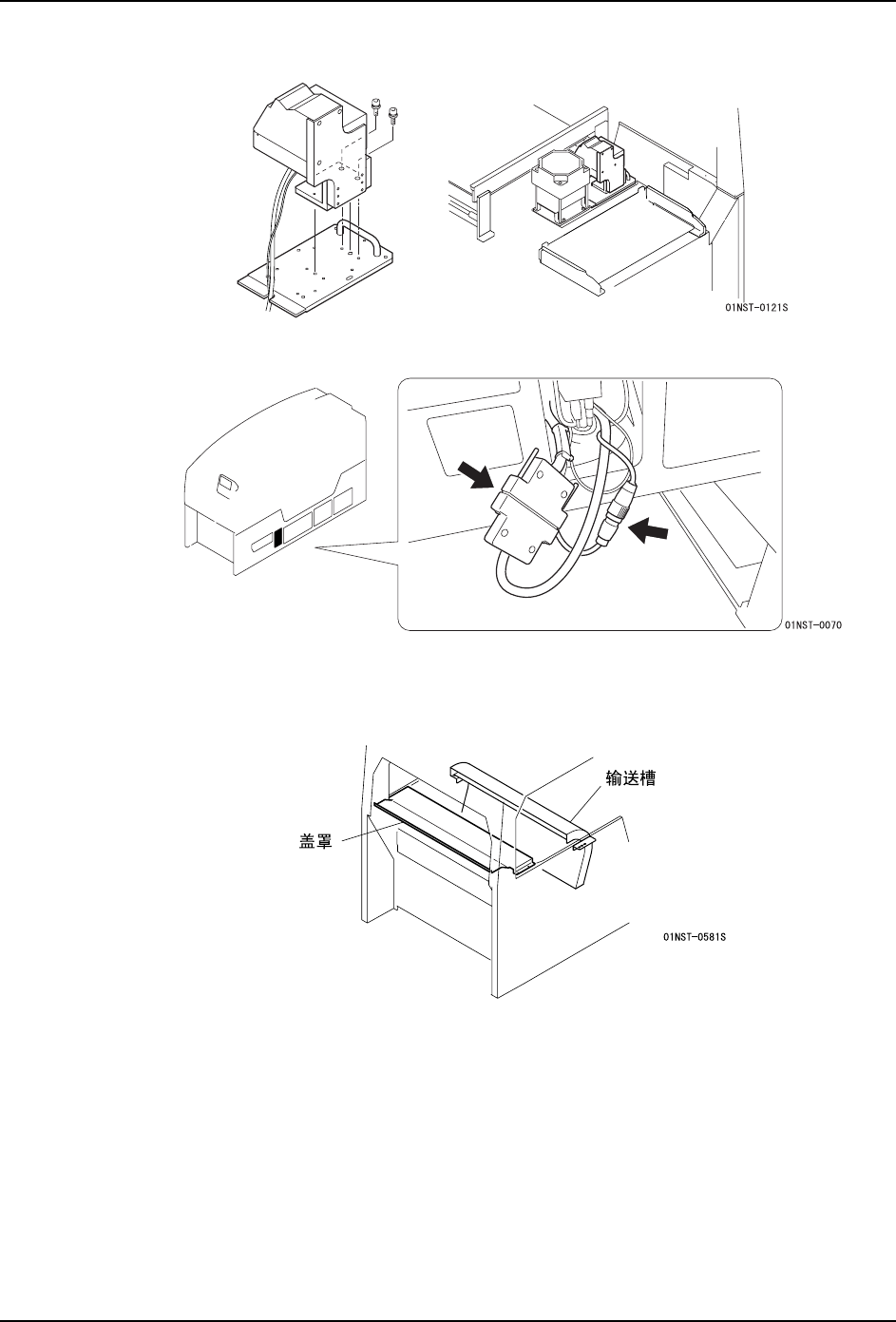

c. 用螺栓将安装着共面性传感器的托架固定在底座板上。
d. 将传感器的电缆 （2 根）连接到右侧面上的接插件上。
注意 )如果电缆下垂时，请塞入机器内。在拆下了料带切刀的输送槽罩的状态下，料带切刀
有可能切断电缆。在拆下了输送槽盖罩的状态下，请绝对不要使用机器。
3. 请安装供料器用的输送槽和丙烯罩。
注意 )请注意丙烯罩的安装方向。反方向安装就有可能与工作头发生干涉。
4. 请接通模组的电源。
5. 必要时，请更换吸嘴置放台，然后插入模组。
注意 )吸嘴置放台的更换及模组的插入方法，请参照 [ 机械手册 ] 的 [ 基本操作 ]。
4. 换线 INS-NXTCPL-3.6S
28 NXT 共面性检查功能使用说明书
6. 最后，请搭载料站托架。
警 告
请再次确认相机及共面性传感器已被安装在步骤 2.c 的位置上。如果配置
错误，有可能损坏机器及共面性传感器。
