4. 换线 INS-NXTCPL-3.6S 40 NXT 共面性检查功能使用说明书 3. 请安装料盘单元 -LT 用或者料盘单元 -LTC 用的供料器输送槽。 4. 请接通模组的电源。 5. 必要时，请更换吸嘴置放台，然后插入模 组。 注意 )吸嘴置放台的更换及模组的插入方法，请参照 [ 机械手册 ] 的 [ 基本操作 ]。 6. 请搭载料盘单元 -LT 或者料盘单元 -LTC，注意不要 与共面性传感器发生干涉。 警 告 请再次确认相机…
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 39
c. 将接地线连接到共面性传感器上
d. 用螺栓将安装着共面性传感器的托架固定在底座板上。
e. 将传感器的电缆 （2 根）连接到右侧面的接插件上。
注意 )如果电缆下垂，请塞入机器内。
01NST-1341
4. 换线 INS-NXTCPL-3.6S
40 NXT 共面性检查功能使用说明书
3. 请安装料盘单元 -LT 用或者料盘单元 -LTC 用的供料器输送槽。
4. 请接通模组的电源。
5. 必要时，请更换吸嘴置放台，然后插入模组。
注意 )吸嘴置放台的更换及模组的插入方法，请参照 [ 机械手册 ] 的 [ 基本操作 ]。
6. 请搭载料盘单元 -LT 或者料盘单元 -LTC，注意不要与共面性传感器发生干涉。
警 告
请再次确认相机及共面性传感器已被安装在步骤 2.d 的位置上。如果配置
错误，有可能损坏机器及共面性传感器。
1676
կ఼᭭䕧䗕ῑ
㧔᭭Ⲭऩܗ/7䖤⫼ᯊ㧕
կ఼᭭䕧䗕ῑ
㧔᭭Ⲭऩܗ/7&䖤⫼ᯊ㧕
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 41
4.4.5 料盘单元 -M 用共面性单元的安装
这里，从拉出相应模组并将主开关设置为 OFF 的状态后开始说明。

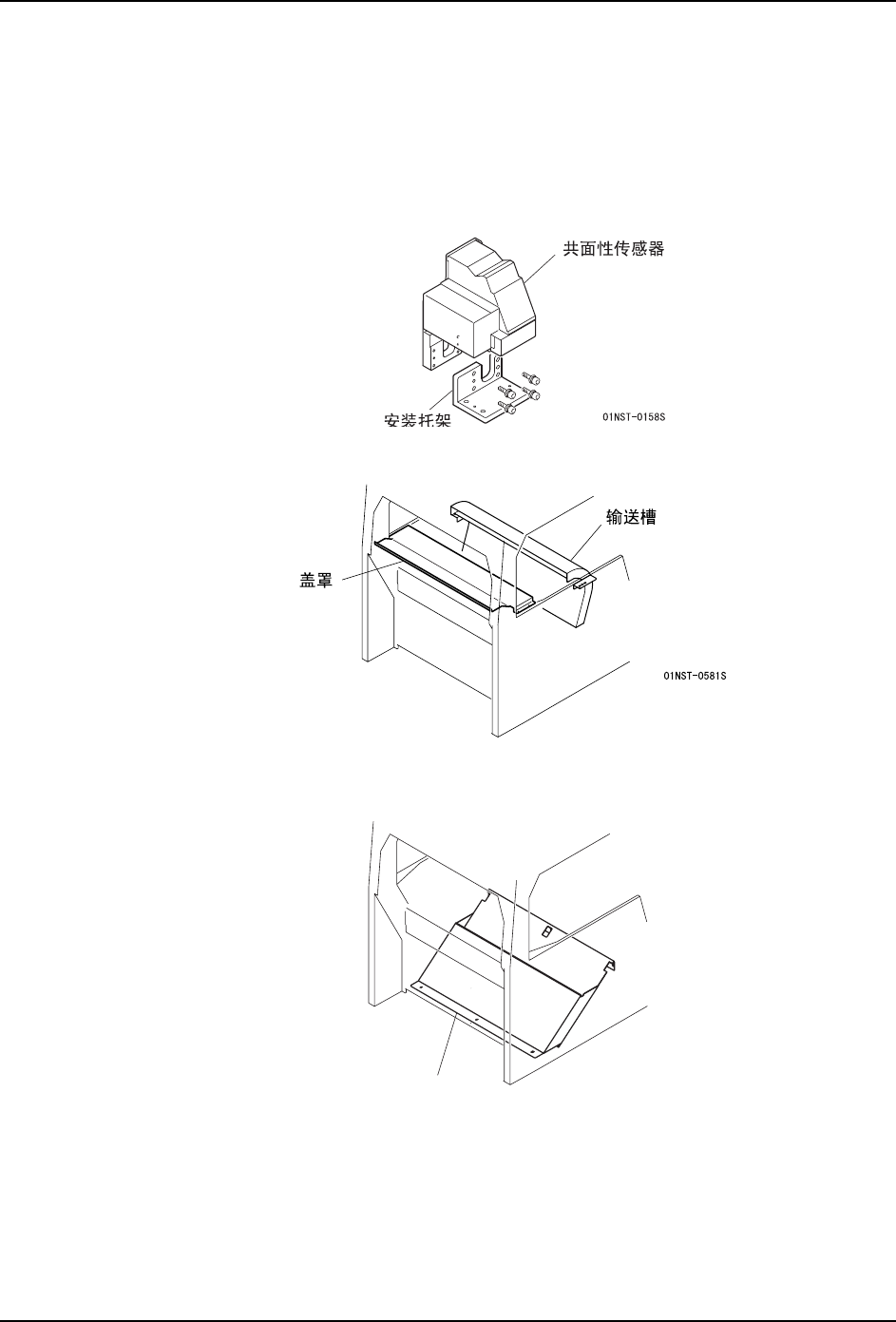

1. 进行共面性传感器的安装准备。
a. 请准备料盘单元 -M 用的托架。
b. 请将托架安装到共面性传感器上。
c. 如果安装着输送槽及丙烯罩，请拆下。
d. 输送槽 （下侧）如果不是标准输送槽，请更换成标准输送槽。
注意 )关于输送槽的更换方法，请参照 [ 机械手册 ] 的 [ 基本操作 ]。
ᷛޚ䕧䗕ῑ
