9. 共面性检查元件信息 INS-NXTCPL-3.6S 62 NXT 共面性检查功能使用说明书 对于包含了元件主体和引脚部分 的外接长方形的尺寸，请以 mm 为单位进行设定。 引脚 BGA/CSP 2 列接插件 1 列接插件
INS-NXTCPL-3.6S 9. 共面性检查元件信息
NXT
共面性检查功能使用说明书 61
9.1.10 元件外形尺寸 X，Y
167
(
167(
9. 共面性检查元件信息 INS-NXTCPL-3.6S
62 NXT 共面性检查功能使用说明书
对于包含了元件主体和引脚部分的外接长方形的尺寸，请以 mm 为单位进行设定。
引脚 BGA/CSP
2 列接插件 1 列接插件
INS-NXTCPL-3.6S 9. 共面性检查元件信息
NXT
共面性检查功能使用说明书 63
9.1.11 端子外形尺寸 X，Y
以 mm 为单位设定端子部分的外接长方形的尺寸。（另外，[ 端子部分 ] 中也包含空端子数）
请按照以下的方法，计算端子外形尺寸。
注意 )与端子方向无关，端子尺寸 X 始终为端子宽度。

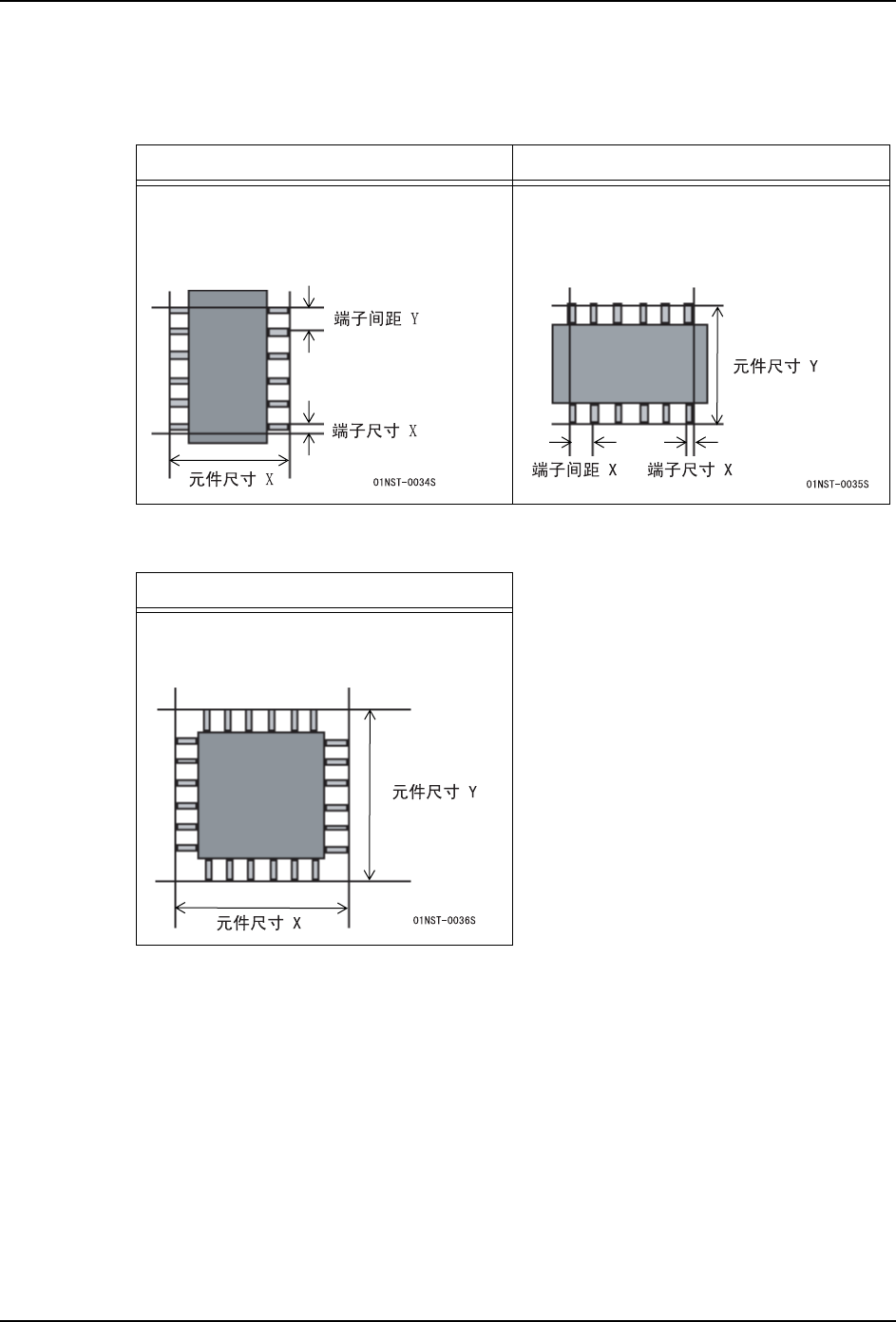

SOP ( 纵向放置 ) SOP ( 横向放置 )
x = 元件尺寸 X
y = 端子间距 Y × ( 端子数 Y-1)+ 端子尺
寸X
x = 端子间距X×(端子数X-1)+ 端子尺
寸X
y = 元件尺寸 Y
QFP
x = 元件尺寸 X
y = 元件尺寸 Y
