9.1.11 端子外形尺寸 X，Y
以 mm 为单位设定端子部分的外接长方形的尺寸。（另外，[ 端子部分 ] 中也包含空端子数）
请按照以下的方法，计算端子外形尺寸。
注意 )与端子方向无关，端子尺寸 X 始终为端子宽度。

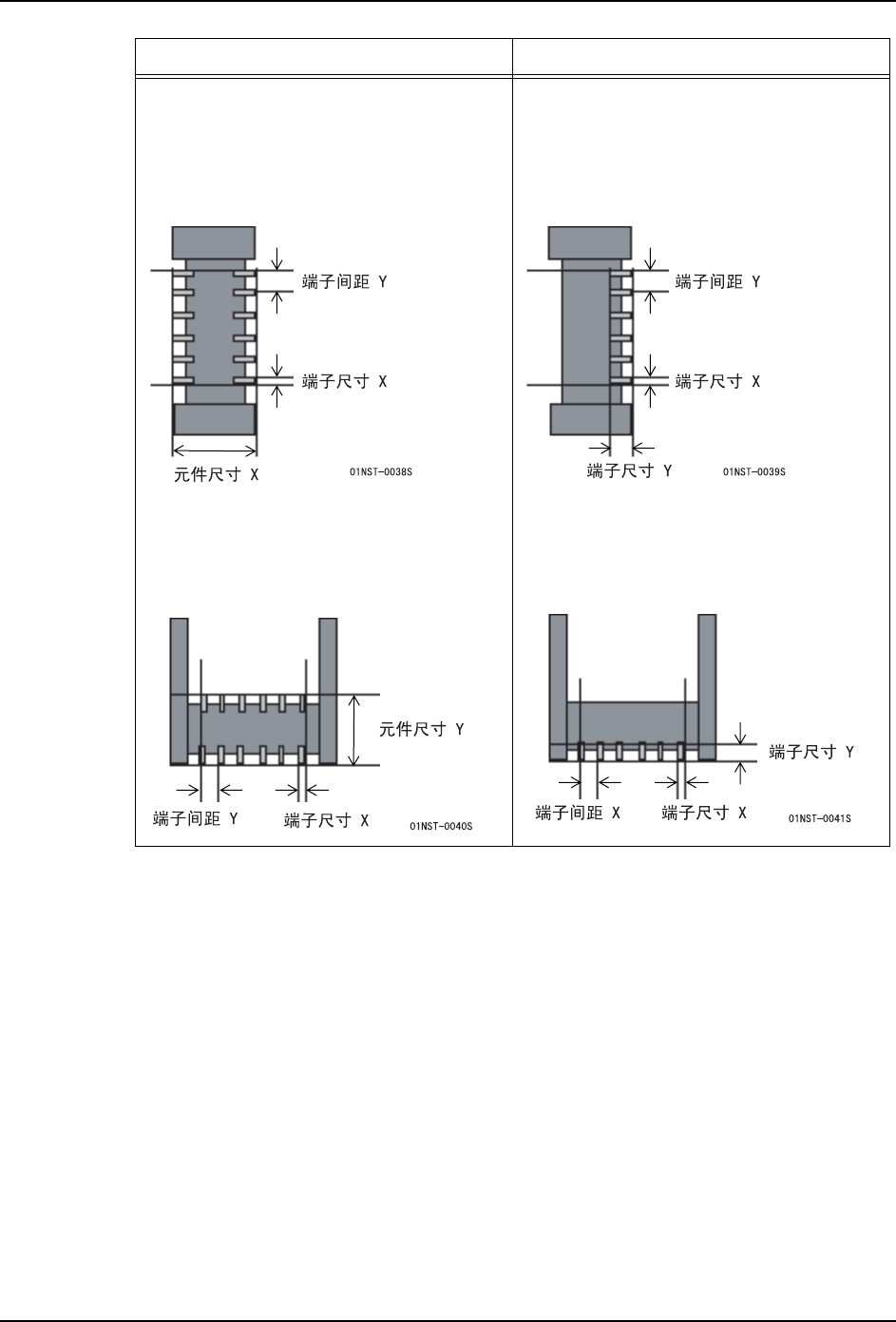

SOP ( 纵向放置 ) SOP ( 横向放置 )
x = 元件尺寸 X
y = 端子间距 Y × ( 端子数 Y-1)+ 端子尺
寸X
x = 端子间距X×(端子数X-1)+ 端子尺
寸X
y = 元件尺寸 Y
QFP
x = 元件尺寸 X
y = 元件尺寸 Y
9. 共面性检查元件信息 INS-NXTCPL-3.6S
64 NXT 共面性检查功能使用说明书
注意 )与端子方向无关，端子尺寸 X 始终是端子宽度，端子尺寸 Y 始终是端子长度
2 列接插件 1 列接插件
与 SOP 相同。
如果是纵向放置，
x = 元件尺寸 X
y = 端子间距 Y × ( 端子数 Y-1)+ 端子尺
寸X
如果是横向放置，
x = 端子间距 X × ( 端子数 X-1)+ 端子尺
寸X
y = 元件尺寸 Y
将端子长度作为端子外形尺寸。
如果是纵向放置，
x = 端子尺寸 Y
y = 端子间距Y×(端子数Y-1)+ 端子尺
寸X
如果是横向放置，
x = 端子间距X×(端子数X-1)+ 端子尺
寸X
y = 端子尺寸 Y
