INS-NXTCPL-3.6S 4. 换线 NXT 共面性检查功能使用说明书 21 d. 请将元件废弃盒的台座从底座板上 取出。 备注 )请将取出的元件废弃盒台座以不拉扯传感器电缆的状态，放置在不妨碍作业的地方。 e. 拆下底座板。拔出通过 U 形槽的电缆。将共面性传感器拿到机 器外。 f. 松开螺栓，从托架上拆下共面性传 感器。 至此，完成共面性传感器的拆下 。下一步，请在模组上安装供料器 输送槽用的托架。 备注 )料盘单元 -LT …
4. 换线 INS-NXTCPL-3.6S
20 NXT 共面性检查功能使用说明书
4.3.4 使用料盘单元 -LT/LTC 用共面性单元时的拆下
1. 请从相应模组上拆下料盘单元 -LT 或者料盘单元 -LTC。
2. 请拉出模组。
注意 )料盘单元 -LT，料盘单元 -LTC 的拆下及模组的拉出方法，请参照 [ 机械手册]的[基
本操作 ]。
3. 请将机器的主开关设置为 OFF。
4. 请拆下共面性传感器。
a. 请拔下模组右侧面上的 2 个接插件。
b. 请拆下安装着共面性传感器的托架与底座板间的固定螺栓，连同托架一起向上提起传
感器。
注意 )因为接地线还连接着，所以请不要用力拉扯。
c. 从共面性传感器上拆下接地线。
1676
ᠬᶊ
ᑩᑻᵓ
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 21

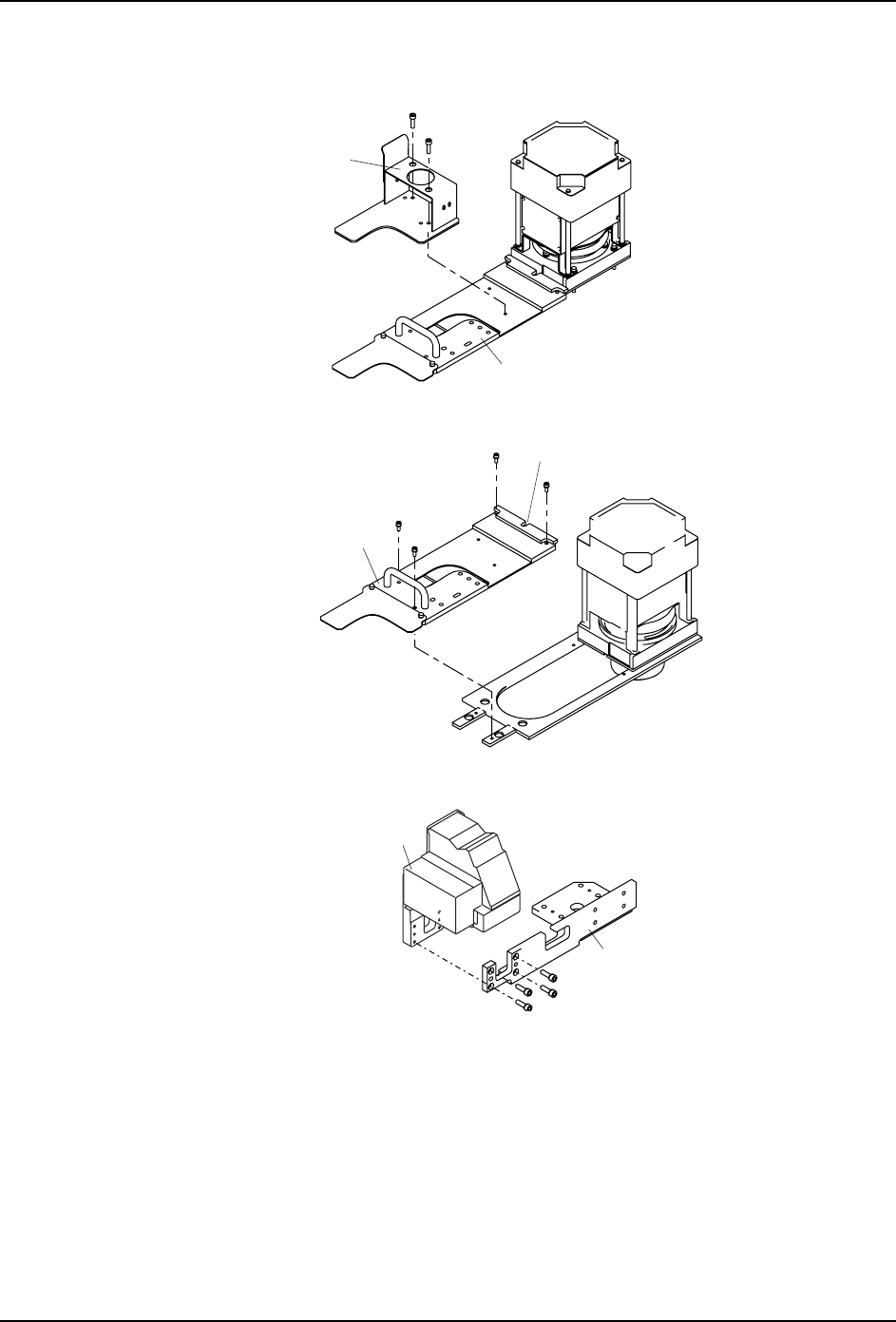

d. 请将元件废弃盒的台座从底座板上取出。
备注 )请将取出的元件废弃盒台座以不拉扯传感器电缆的状态，放置在不妨碍作业的地方。
e. 拆下底座板。拔出通过 U 形槽的电缆。将共面性传感器拿到机器外。
f. 松开螺栓，从托架上拆下共面性传感器。
至此，完成共面性传感器的拆下。下一步，请在模组上安装供料器输送槽用的托架。
备注 )料盘单元 -LT 和料盘单元 -LTC 一起使用时，由于在安装共面性传感器之前，拆下了供
料器输送槽用托架的缘故。
1676
ᑩᑻᵓ
ৄᑻ
1676
ᑩᑻᵓ
8ᔶῑ
݅䴶ᗻӴᛳ఼
ᅝ㺙ᠬᶊ
1676
4. 换线 INS-NXTCPL-3.6S
22 NXT 共面性检查功能使用说明书
供料器输送槽用托架的安装
该作业需要定位治具。
1. 在按照上图安装了共面性传感器用托架和定位治具之后，使定位销与孔相重合，安装供
料器输送槽用托架。
2. 在安装了供料器输送槽用托架之后，从模组上拆下定位治具和共面性传感器的托架。
ᅮԡ⊏
կ఼᭭䕧䗕ῑ
⫼ᠬᶊ
݅䴶ᗻӴᛳ఼
⫼ᠬᶊ
ᅮԡ䫔
