INS-NXTCPL-3.6S 4. 换线 NXT 共面性检查功能使用说明书 35 d. 将传感器的电缆 （2 根）连接到右侧面的接插件上。 注意 )如果电缆下垂，请塞入机器内。 3. 请进行供料器输送槽的安装和元件废弃 盒的拆除等料盘单元 -LT 安装的准备作业 。 4. 请接通模组的电源。 5. 必要时，请更换吸嘴置放台，然后插入 模组。 注意 )吸嘴置放台的更换及模组的插入方法，请参照 [ 机械手册 ] 的 [ 基本操作 ]。 6…
4. 换线 INS-NXTCPL-3.6S
34 NXT 共面性检查功能使用说明书
2. 请安装共面性传感器。
a. 将共面性传感器的电缆穿过 U 形槽，用螺栓将底座板固定在机器上的新的安装位置
上。
注意 )在固定底座板时，请确认电缆或残留元件等不在固定面上。
b. 将接地线连接到共面性传感器上
c. 用螺栓将安装着共面性传感器的托架固定在底座板上。
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 35

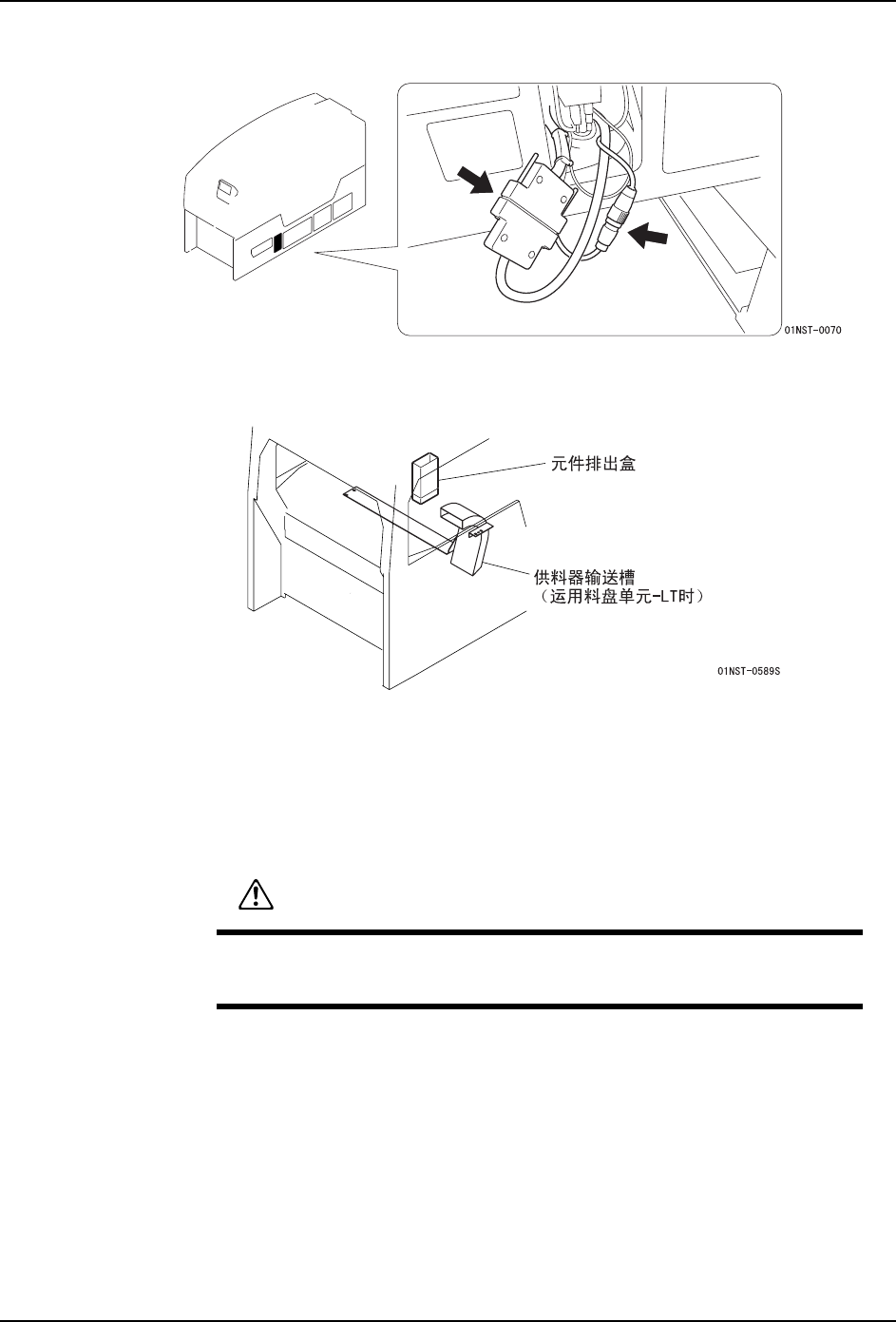

d. 将传感器的电缆 （2 根）连接到右侧面的接插件上。
注意 )如果电缆下垂，请塞入机器内。
3. 请进行供料器输送槽的安装和元件废弃盒的拆除等料盘单元 -LT 安装的准备作业。
4. 请接通模组的电源。
5. 必要时，请更换吸嘴置放台，然后插入模组。
注意 )吸嘴置放台的更换及模组的插入方法，请参照 [ 机械手册 ] 的 [ 基本操作 ]。
6. 请搭载料盘单元 -LT，注意不要与共面性传感器发生干涉。
警 告
请再次确认相机及共面性传感器已被安装在步骤 2.c 的位置上。如果配置
错误，有可能损坏机器及共面性传感器。
4. 换线 INS-NXTCPL-3.6S
36 NXT 共面性检查功能使用说明书
4.4.4 料盘单元 -LT/LTC 用共面性单元的安装
这里，从拉出该模组并将主开关设置为 OFF 的状态后开始说明。

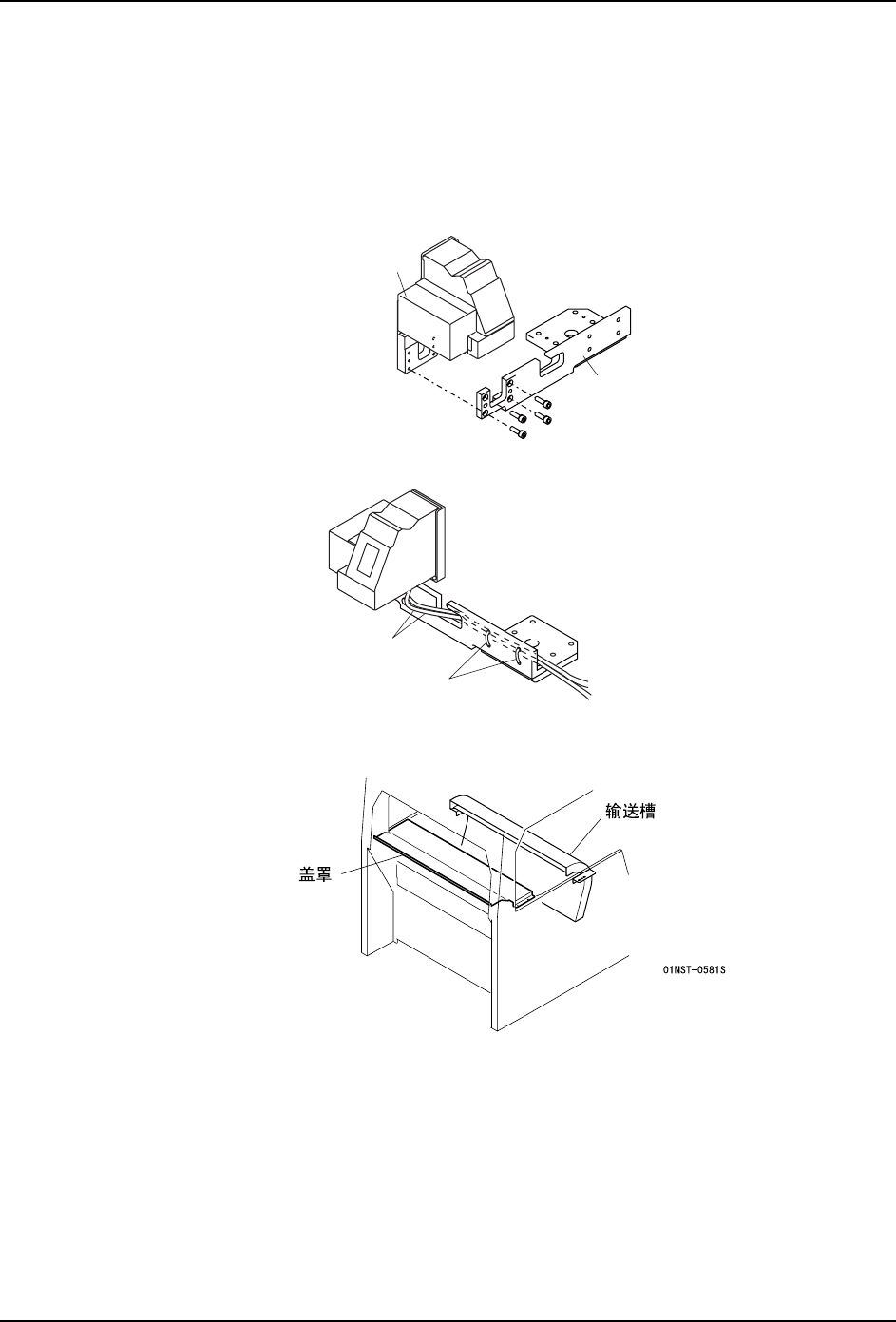

1. 进行共面性传感器的安装准备。
a. 请准备料盘单元 -LT/LTC 用的安装托架。
b. 请将安装托架安装到共面性传感器上。
备注 )这时，将电缆穿过托架的开口部，用捆扎带固定。
c. 如果安装着输送槽及丙烯罩，请拆下。
݅䴶ᗻӴᛳ఼
ᅝ㺙ᠬᶊ
1676
⬉㓚
1676
ᤚᠢᏺ
