4. 换线 INS-NXTCPL-3.6S

18 NXT 共面性检查功能使用说明书

4.3.3 使用料盘单元 -LT 用共面性单元时的拆下

1. 请从相应模组上拆下料盘单元 -LT。

2. 请拉出模组。

注意 )料盘单元 -LT 的拆下及模组的拉出方法，请参照 [ 机械手册 ] 的 [ 基本操作 ]。

3. 请将机器的主开关设置为 OFF。

4. 请拆下共面性传感器。

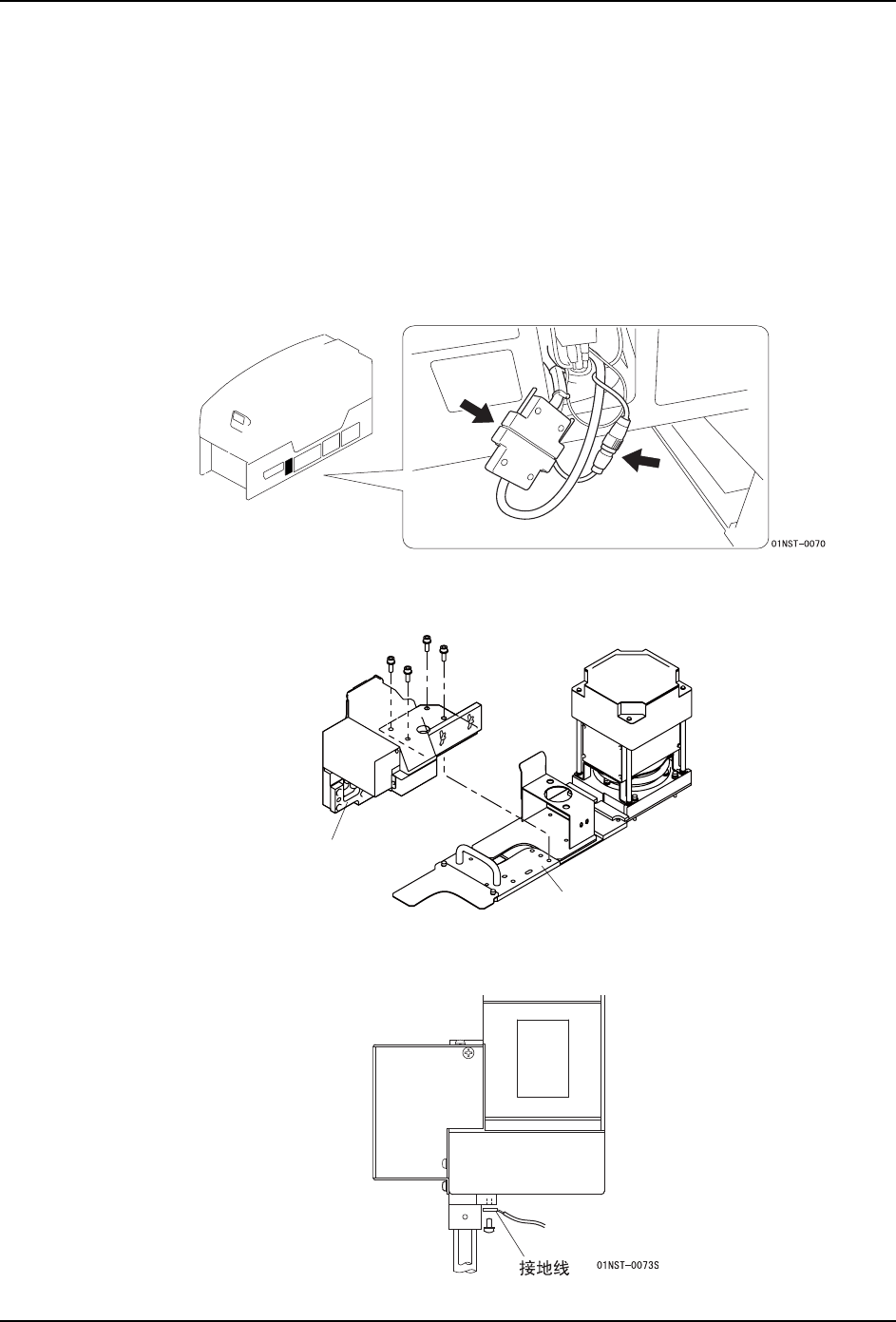

a. 请拔下模组右侧面上的 2 个接插件。

b. 请拆下安装着共面性传感器的托架与底座板间的固定螺栓，连同托架一起向上提起传

感器。

注意 )因为接地线还连接着，所以请不要用力拉扯。

c. 从共面性传感器上拆下接地线。

INS-NXTCPL-3.6S 4. 换线

NXT

共面性检查功能使用说明书 19

d. 拆下底座板。拔出通过 U 形槽的电缆。将共面性传感器拿到机器外。

e. 松开螺栓，从托架上拆下共面性传感器。

至此，完成共面性传感器的拆下。下一步，请在模组上安装供料器输送槽安装用的托架。

备注 )料盘单元 -LT 和共面性传感器一起使用时，由于在安装共面性传感器之前，拆下了供

料器输送槽用托架的缘故。

供料器输送槽用托架的安装

该作业需要定位治具。

1. 在按照上图安装了共面性传感器用托架和定位治具之后，使定位销与孔相重合，安装供

料器输送槽用托架。

2. 在安装了供料器输送槽用托架之后，从模组上拆下定位治具和共面性传感器的托架。

4. 换线 INS-NXTCPL-3.6S

20 NXT 共面性检查功能使用说明书

4.3.4 使用料盘单元 -LT/LTC 用共面性单元时的拆下

1. 请从相应模组上拆下料盘单元 -LT 或者料盘单元 -LTC。
