NXT 共面性检查功能使用说明书.pdf - 第67页
INS-NXTCPL-3.6S 9. 共面性检查元件信息 NXT 共面性检查功能使用说明书 57 9.1.3 元件特征 对于 QFP/SOP、 接插件、 J 引脚元件， 请设定 [ 中光泽引脚 ]。 对于 BGA/CSP 元件， 请设定 [ 中光泽锡球 ]。 但是，对比较有光泽的元件，请 选择 [ 光泽 ]。对于没有光泽的元件，请选择 [ 非光泽 ]。 1～3或4～6根 据 元 件 形 式 被 自 动 取 号 。 交错形状 BGA/CS…
9. 共面性检查元件信息 INS-NXTCPL-3.6S
56 NXT 共面性检查功能使用说明书
备注 )如果是从该元件的元件号码开始设定元件数据时，默认值是共面性编辑器自动设定的
数值。
保存元件数据时，对于未指定的参数将保留以前的数值。
9.1.1 元件号码
由于是在机器应用程序内部自动取号，因此不能够设定。
9.1.2 元件形式

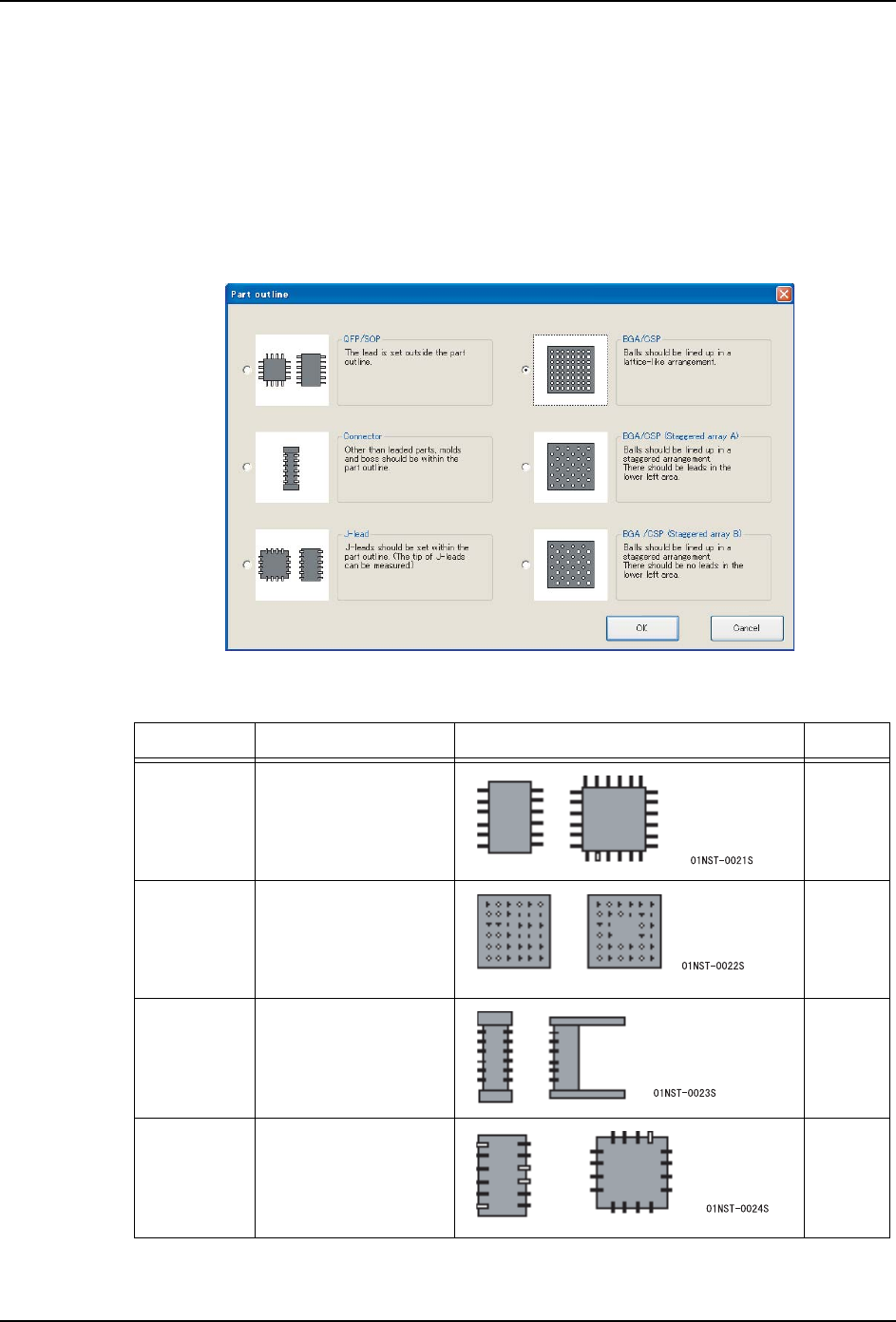

请根据元件的构造进行以下的设定。
元件形式 特征 元件示例 项目值
QFP/SOP 引脚端子被排列在元
件的外周上的元件。
1
BGA/CSP 锡球元件被排列在元
件的表面上的元件。
2
接插件 除了引脚元件以外，
元件外周上存在模体
或凸起的元件
3
J 引脚 J 引脚端子被排列在
元件的外周的元件
（能够测定的部分是
J 引脚的顶点部分 )
4
167
(
INS-NXTCPL-3.6S 9. 共面性检查元件信息
NXT
共面性检查功能使用说明书 57
9.1.3 元件特征

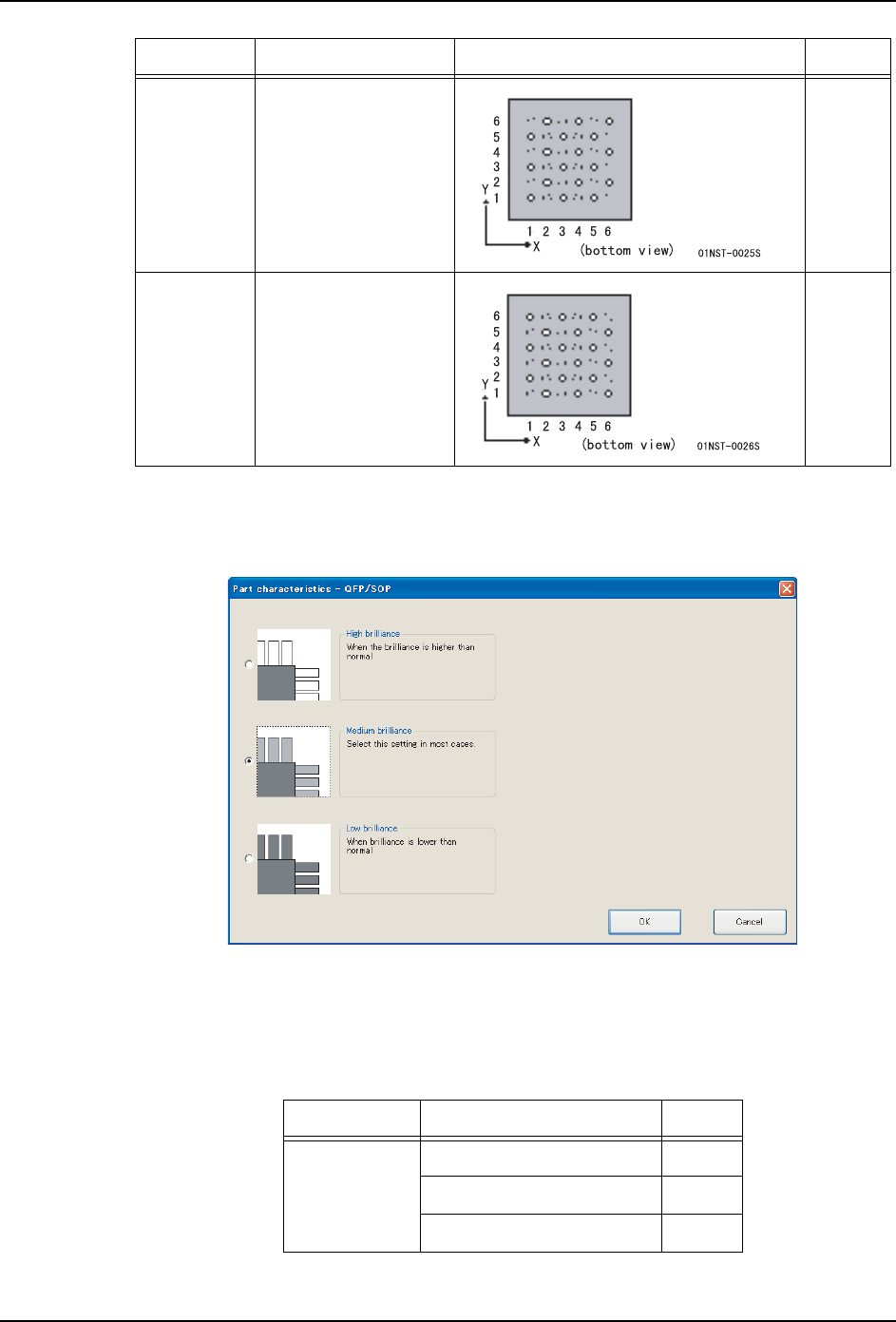

对于 QFP/SOP、接插件、J 引脚元件，请设定 [ 中光泽引脚 ]。对于 BGA/CSP 元件，请设定 [
中光泽锡球 ]。
但是，对比较有光泽的元件，请选择 [ 光泽 ]。对于没有光泽的元件，请选择 [ 非光泽 ]。
1～3或4～6根据元件形式被自动取号。
交错形状
BGA/CSP1
为 BGA/CSP 元件，并
且 (1,1) 上有端子的
交错状排列
5
交错形状
BGA/CSP2
为 BGA/CSP 元件，并
且 (1,1) 上没有端子
的交错状排列
6
元件形式 特征 元件示例 项目值
元件形式 元件特征 项目值
QFP/SOP
接插件
J 引脚元件
光泽 1
中光泽 2
非光泽 3
167(
9. 共面性检查元件信息 INS-NXTCPL-3.6S
58 NXT 共面性检查功能使用说明书
9.1.4 端子位置偏移
由于本项目还没有对应，请务必设定成 0.000[mm]。
9.1.5 共面性
以 mm 为单位设定端子的共面性的公差值。
9.1.6 从基准面开始的倾斜
由于本项目还没有对应，请务必设定成 0.00[deg]。
BGA/CSP
接插件
光泽 4
中光泽 5
非光泽 6
元件形式 元件特征 项目值
