3. 共面性检查规格一览 INS-NXTCPL-3.6S 8N X T 共面性检查功能使用说明书 3.2.1 规格 元件尺寸 元件尺寸必须满足以下条件 标准相机时 供料器供应 ：80 × 32 或者□ 45 料盘供应 ：100 × 32 或者□ 45 侧光相机时 供料器供应 ：80 × 32 或者□ 35 料盘供应 ：100 × 32 或者□ 35 注意 )元件尺寸通过 Shape Data 的 Body 和 Lead 求得。不是共 面…
INS-NXTCPL-3.6S 3. 共面性检查规格一览
NXT
共面性检查功能使用说明书 7
备注 )
1.粗引脚的根数最大为 9 根。
2.如果是交错状排列的接插件，引脚根数最大为 20 根。
3.空端子区域的设定数最大为 10 个区域。
接插件
3. 共面性检查规格一览 INS-NXTCPL-3.6S
8NXT共面性检查功能使用说明书
3.2.1 规格
元件尺寸 元件尺寸必须满足以下条件
标准相机时
供料器供应 ：80 × 32 或者□ 45
料盘供应 ：100 × 32 或者□ 45
侧光相机时
供料器供应 ：80 × 32 或者□ 35
料盘供应 ：100 × 32 或者□ 35
注意 )元件尺寸通过 Shape Data 的 Body 和 Lead 求得。不是共
面性编辑器中所输入的元件尺寸。
端子排列 相对侧的端子的端子宽度和端子间的间距为相等的元件。
但是，如前述那样，通过设定空端子和粗端子，能够进行若干的
调整。
端子间的间距 QFP/SOP： 0.4mm 以上
SOJ/QFJ （PLCC）： 0.8mm 以上
BGA/CSP： 0.8mm 以上
锡球直径： 0.5mm
锡球高度： 锡球直径的 1/2 以上
接插件： 0.4mm 以上

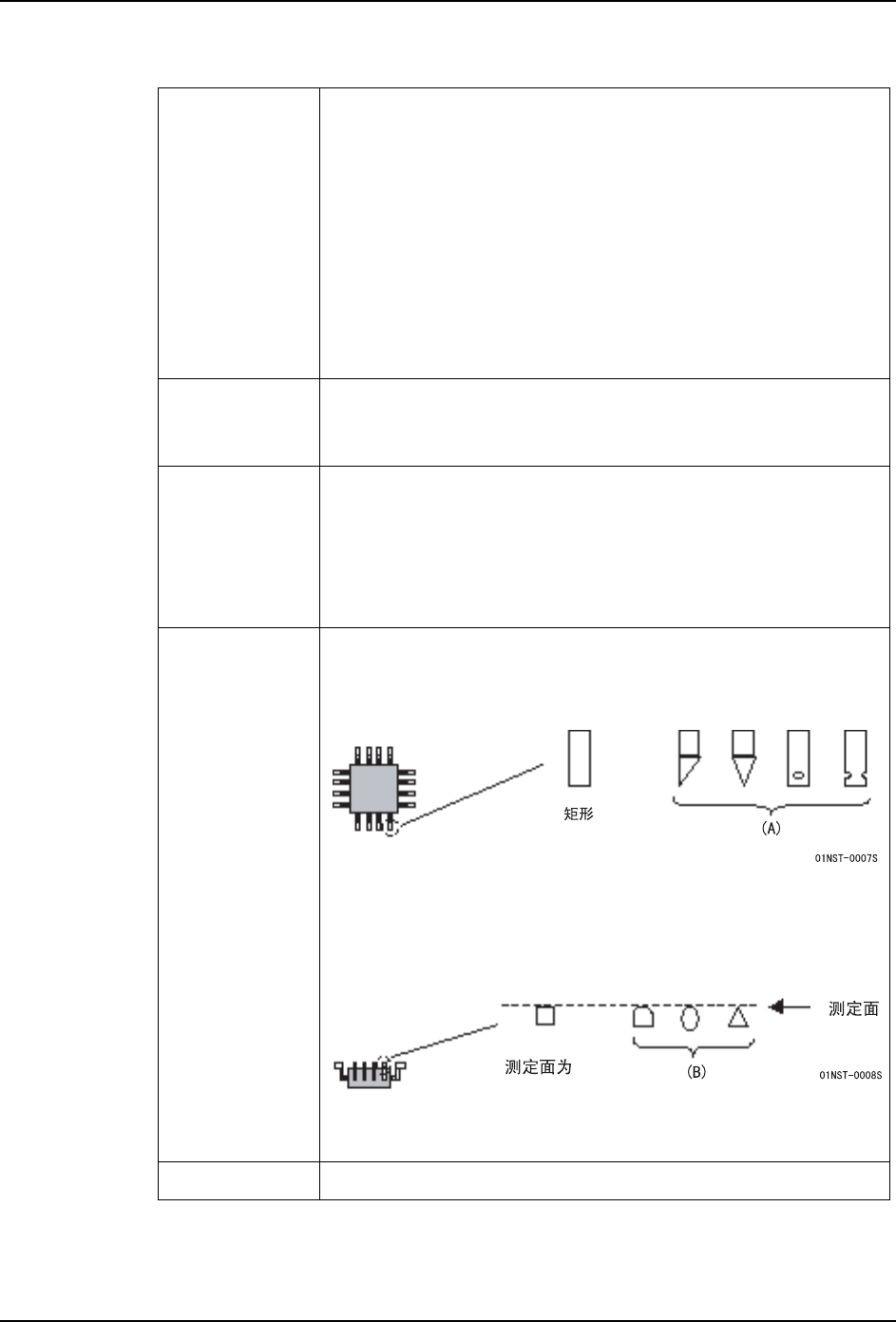

端子形状 前提条件是引脚端子的端子面形状必须为矩形。如下图 （A）那
样，如果端子面形状不是矩形，有可能引起识别的不稳定及测量
精度的下降。
前提条件是引脚端子的测定面的形状必须为平面。
如下图 （B）那样，如果测定面形状不是平面，有可能引起识别的
不稳定及测量精度的下降。
注意 )由触点探针的接触痕迹等引起的端子上有损伤的元件，有
可能无法正确地判定。
端子总数 2500 根 /1 元件 （不包括空端子）
INS-NXTCPL-3.6S 3. 共面性检查规格一览
NXT
共面性检查功能使用说明书 9
对象外元件 1. DIP、SIP、ZIP、PGA、CCGA 等端子插入型元件
2. 引脚在模体内侧的接插件及插座
3. QFN 等的无引脚的元件
