7. 维修保养 INS-NXTCPL-3.6S 50 NXT 共面性检查功能使用说明书 轻轻擦拭。不能擦去污垢时，请 在布上沾上少量异丙基酒精后轻轻擦 拭。 注意 )擦拭时请不要用力过度以免损伤擦拭表面。 5. 取下线性马达轴的保护盖罩。 6. 插入模组。 Ẕ⌟Ӵᛳ఼ⱘ 䇏প䴶 ֱᡸⲪ㔽 㒓ᗻ偀䖒㒓䚼ߚ ;䕈啓䕂Ⲫ㔽 㒓ᗻ偀䖒䕈 ݅䴶ᗻӴᛳ఼⫼ 㒓ᗻᷛሎ 㒓ᗻᷛሎ 1676 0㒘
INS-NXTCPL-3.6S 7. 维修保养
NXT
共面性检查功能使用说明书 49
7. 维修保养
作业时，请务必关闭操作电脑的电源。
不关闭电源进行作业时，手指有可能被卷入风扇而受伤。
7.1 窗玻璃的清扫 （每周 1 次）
如果共面性检查传感器上附着灰尘或脏物时，有可能影响测定精度。请定期清扫。
用浸过无水酒精的棉棒或清扫用纸，擦拭窗玻璃。
7.2 电源的空气吸入口的清扫 （每月 1 次）
·当电源用入口边上的空气吸入口附着灰尘时，请用吸尘器等除去。
·请拆下空气吸入口的罩子，取出空气过滤器盖，用吸尘器等除去脏物。十分脏时
请用水洗。用水洗过后，请充分干燥后安装。
7.3 共面性传感器用线性标尺和检测传感器的清扫
（每月1次）
1. 拉出模组。
2. 将主电源开关 OFF。
3. NXT 的 M6S 模组，NXT-2 的 M6-2 模组的场合，请等到线性马达轴处于常温后，拆除保护
盖罩。
4. 对共面性传感器用线性标尺的表面和检测传感器的读取面，使用干净的没有线脚的干布
警告
M6S，M6-2 模组刚运转后，请不要直接触摸线性马达的轴和线圈部分。有
可能因高温被灼伤。
M6S，M6-2 模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不
要接近 Y 轴的线性马达 （请离开 400mm 以上进行操作）。有可能因为磁力
造成心藏起搏器的误动
注意
将 XY 机械手用手进行移动时，请抓住框架部分。请不要抓住贴装工作头主
体或者手柄等，对工作头施加压力。
请不要压住 X 轴的齿轮盖罩。因为齿轮盖罩有可能变形。
在 M6S，M6-2 模组的线性马达附近操作时 (55mm 以内 )，不要使用通常的金
属工具，请使用非磁性的工具。
在 M6S，M6-2 模组的线性马达附近 (55mm 以内 )，请不要将磁卡、手表、精
密仪器等靠近。有可能因磁力而产生故障。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性标尺上 ,
会造成损伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。
那时，有必要更换线性标尺。
7. 维修保养 INS-NXTCPL-3.6S
50 NXT 共面性检查功能使用说明书
轻轻擦拭。不能擦去污垢时，请在布上沾上少量异丙基酒精后轻轻擦拭。
注意 )擦拭时请不要用力过度以免损伤擦拭表面。
5. 取下线性马达轴的保护盖罩。
6. 插入模组。
Ẕ⌟Ӵᛳ఼ⱘ
䇏প䴶
ֱᡸⲪ㔽
㒓ᗻ偀䖒㒓䚼ߚ
;䕈啓䕂Ⲫ㔽
㒓ᗻ偀䖒䕈
݅䴶ᗻӴᛳ఼⫼
㒓ᗻᷛሎ
㒓ᗻᷛሎ
1676
0㒘
INS-NXTCPL-3.6S 8. 共面性编辑器的操作方法
NXT
共面性检查功能使用说明书 51
8. 共面性编辑器的操作方法

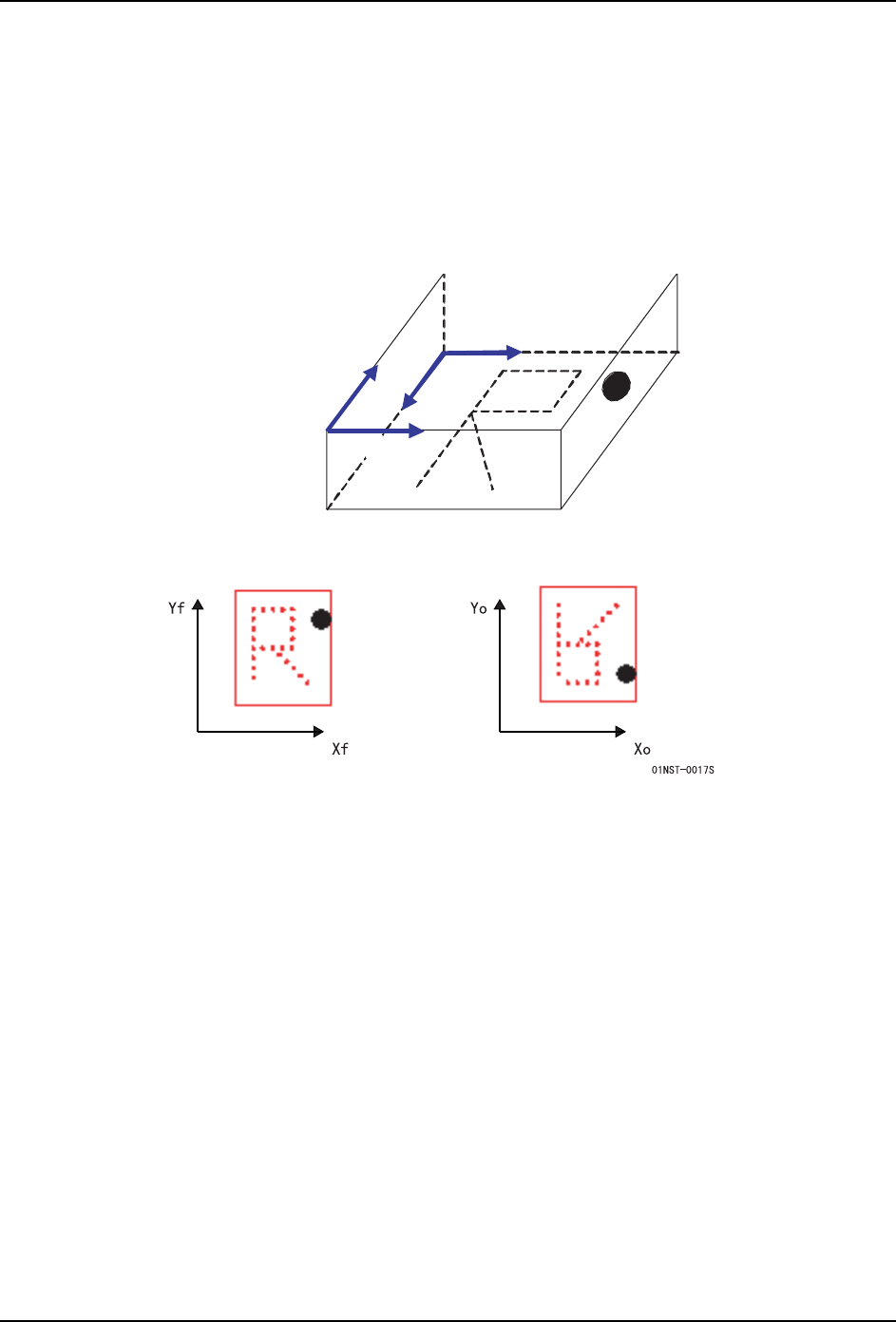

8.1 关于坐标系的注意事项
FujiFlexa 采用了从上向下看元件的坐标系，而共面性编辑器采用了从下向上看元件的坐标
系。
在设定空端子、空端子范围、粗引脚时，请注意位置的指定。
（例）锡球被排列成 R 字形的 BGA 元件
(1) Fuji Flexa 的坐标系 (2) 共面性编辑器的坐标系
Xc
Yf
Yc
Xf
01NST-0016
