9. 共面性检查元件信息 INS-NXTCPL-3.6S 68 NXT 共面性检查功能使用说明书 9.1.15 端子测定位置 如果是 QFP/SOP 元件、接插件元件，请以 mm 为单位设定从端子 顶端开始的哪个位置进行共 面性测定。 9.1.16 空端子数 请以个数为单位设定元件内的 空端子总数。 当设定了个数后，就会出现与所 设定的个数相同行数的空端子 X、Y 的设定栏 。 167 (
INS-NXTCPL-3.6S 9. 共面性检查元件信息
NXT
共面性检查功能使用说明书 67
9.1.14 端子宽度、端子长度
请以 mm 为单位设定端子的尺寸。
备注 )引脚端子元件 (QFP,SOP) 的端子尺寸 Y （长度）是根据 EIAJ 的规定，由封装高度和端
子间距所决定 （如下所示）。请根据下表进行指定。
引脚端子 锡球端子 J 引脚端子
将端子的接地部分的尺寸作
为端子尺寸。
详细请参照以下备注。
将锡球直径直接作为端子宽
度和长度。
将端子引脚的宽度作为端子
宽度，曲线部分的直径作为
端子长度。
9. 共面性检查元件信息 INS-NXTCPL-3.6S
68 NXT 共面性检查功能使用说明书
9.1.15 端子测定位置
如果是 QFP/SOP 元件、接插件元件，请以 mm 为单位设定从端子顶端开始的哪个位置进行共
面性测定。
9.1.16 空端子数
请以个数为单位设定元件内的空端子总数。
当设定了个数后，就会出现与所设定的个数相同行数的空端子 X、Y 的设定栏。
167
(
INS-NXTCPL-3.6S 9. 共面性检查元件信息
NXT
共面性检查功能使用说明书 69
9.1.17 空端子 X，Y
请按照以下设定。
1. BGA/CSP
以左下的端子作为基准，将坐标指定成格子状。
例如，如果第 n 个的空端子的坐标为 (p,q) 时，
请在空端子设定对话框表中的第 n 行上设定成 X=p、Y=q 。
2. QFP/SOP、接插件、J 引脚
以最下边右端的端子作为基准，按顺时针将号码分配给各列和端子。
例如，第 n 个的空端子在第 p 列的第 q 上时，
在空端子设定对话框表中的第 n 行上，请设定成空端子 X=p、Y=q。

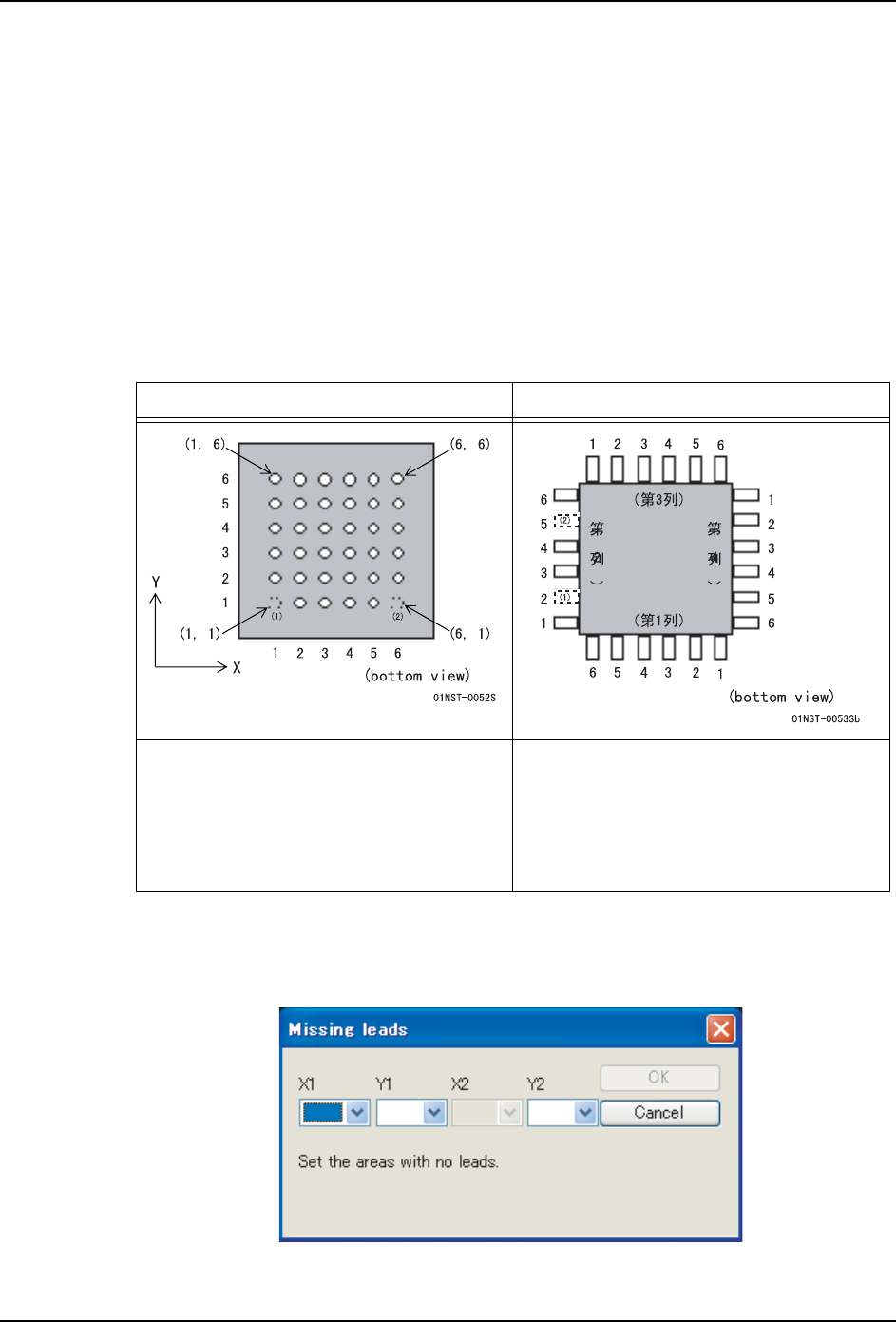

设定例：
9.1.18 空端子区域数
BGA/CSP QFP/SOP、接插件、J 引脚
空端子合计 2 个
第 1 个的空端子为 (1,1)
第 2 个的空端子为 (6,1)
时，
空端子 X 坐标 空端子 Y 坐标
1 1
6 1
空端子合计 2 个
第1个的空端子为(第2列第2号)
第2个的空端子为(第2列第5号)
时，
列号(在X输入) 端子号(在Y输入)
2 2
2 5
