10. 共面性检查测定数据的输出 INS-NXTCPL-3.6S
74 NXT 共面性检查功能使用说明书
10.2.2 进行文件输出
请进行自动运转。在进行共面性检查后，数据被输出到机器内文件中。
当执行辅助软件的 [ 取得跟踪数据 ] 时，该文件能够与跟踪文件一起下载。
下载文件后，机器内的文件就会被删除。
[注意事项]
1. 有可能自动中止文件输出。
以下状态时，即使进行自动运转也不会输出数据。请再次在辅助软件中进行输出的设定。
1-1关闭了机器电源时
1-2从 Flexa 处传输了 Job 时
1-3机器内的文件超出了 1Mbyte 时
注意 )在辅助软件中进行了输出的设定后，文件就会被新建。因为以前的文件被删除，所以，
必要时，通过辅助软件的 [ 取得跟踪数据 ] 来下载文件，然后进行设定。
2. 周期时间延长
为了将数据输出到文件中，周期时间会延长。
01NST-0176E
INS-NXTCPL-3.6S 10. 共面性检查测定数据的输出
NXT
共面性检查功能使用说明书 75
10.3 关于输出文件
10.3.1 文件名
文件按每个通道使用以下的名称被创建。
文件的类型为 .csv。
10.3.2 所输出的内容
以下的内容被输出到文件中。
备注 )
1.文件的开头为有关 Job 的信息。
2.Board 号码～相当于端子数的数量间的各数据为 1 次测定所输出的数据。当再次测定
时，各数据被添加在最后一行。
3.端子高度偏差量的单位是 [um]。
4.端子合格判定结果的内容
0：正常
1：端子的缺少
7：端子的 Z 方向的高度错误
通道 1 用 Copla1.csv
通道 2 用 Copla2.csv
10. 共面性检查测定数据的输出 INS-NXTCPL-3.6S
76 NXT 共面性检查功能使用说明书
10.4 数据不输出到文件中
10.4.1 不进行文件输出的设定

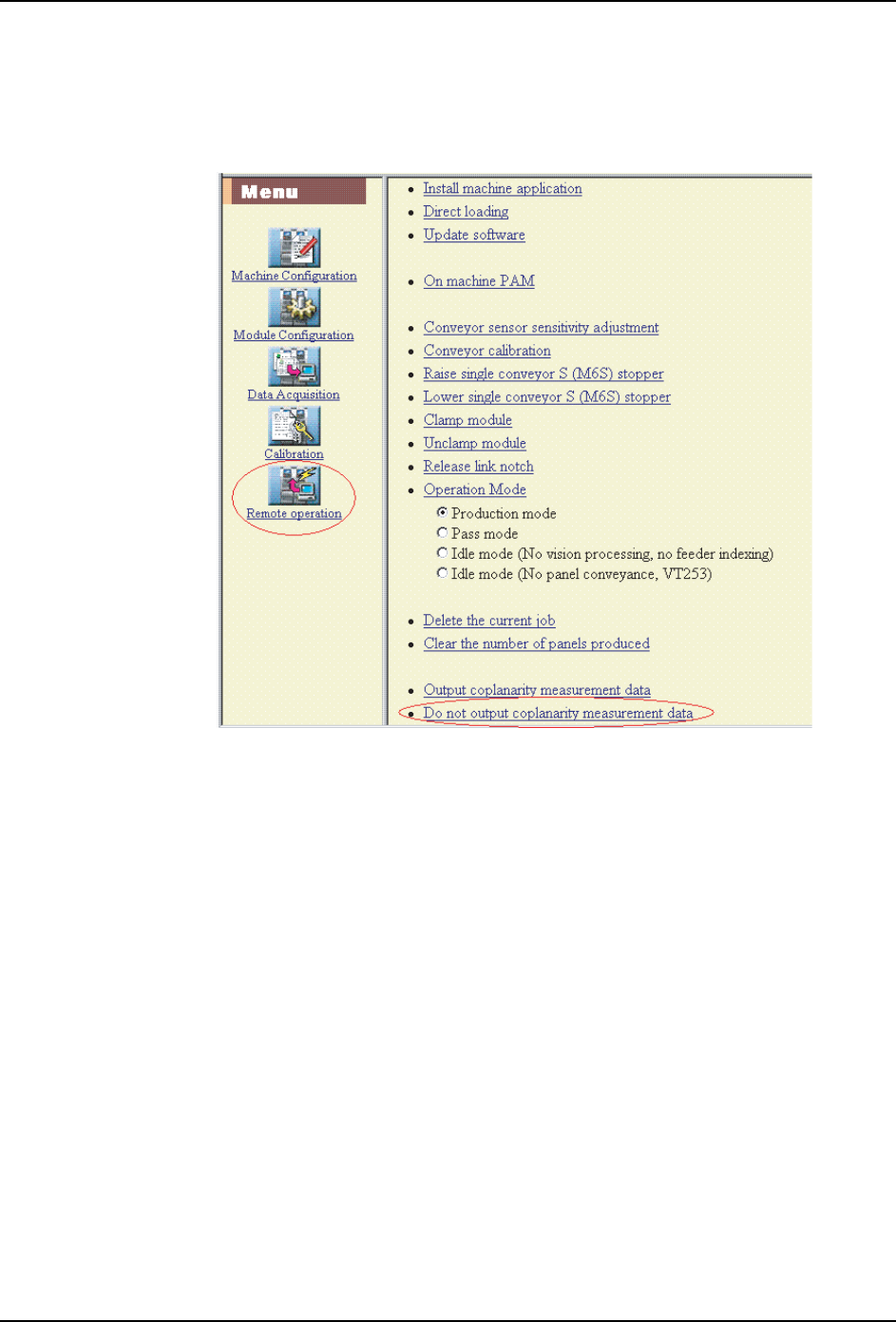

在辅助软件中执行远程操作的 [ 不输出共面性测定数据 ]。
