3. 共面性检查规格一览 INS-NXTCPL-3.6S 10 NXT 共面性检查功能使用说明书 MEMO:
INS-NXTCPL-3.6S 3. 共面性检查规格一览
NXT
共面性检查功能使用说明书 9

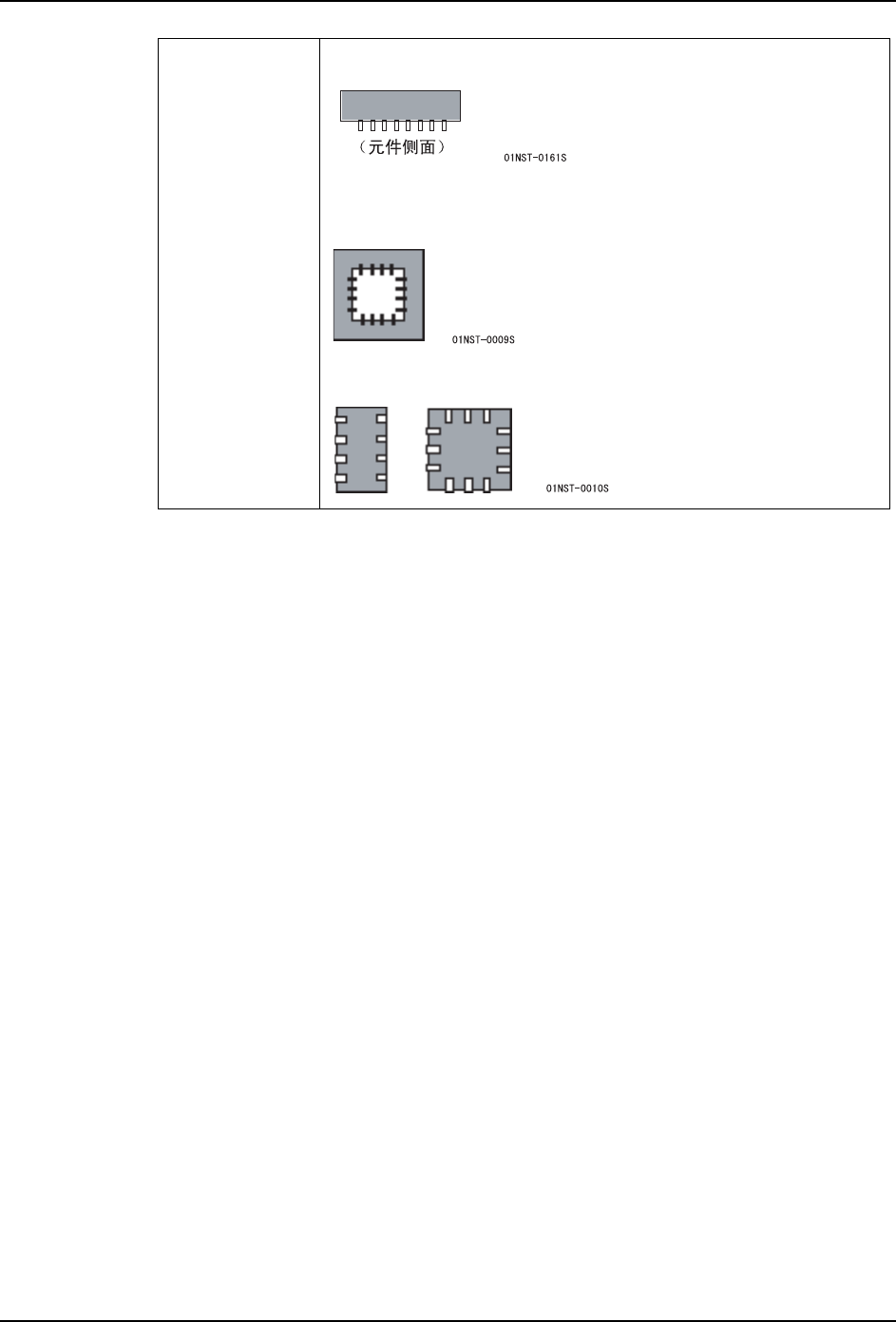

对象外元件 1. DIP、SIP、ZIP、PGA、CCGA 等端子插入型元件
2. 引脚在模体内侧的接插件及插座
3. QFN 等的无引脚的元件
3. 共面性检查规格一览 INS-NXTCPL-3.6S
10 NXT 共面性检查功能使用说明书
MEMO:
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 11
4. 换线
4.1 换线时的注意事项
警 告
M6S/M6-2 模组运转后，请不要马上直接接触线性马达的往复臂和线圈部。
有可能因高温而烫伤。
M6S/M6-2 模组的线性马达具有强磁力。使用了心脏起搏器的人员请不要
靠近线性马达的往复臂和线圈部 （55mm 以内）。有可能因磁力而引起起
搏器的误动作。
请不要窥视激光和打开箱子。
共面性传感器使用了等级 2 的激光。请不要直视激光。
注 意
请不要将拆下的支撑板或工具等靠近 M6S/M6-2 模组的线性马达附近。支
撑板有可能因磁力吸引而损伤，或人员受到意外伤害。
请不要将磁卡、手表、精密仪器等靠近 M6S/M6-2 模组的线性马达附近。
有可能因磁力而出现故障。
请不要松动固定着传感器的托架上的螺丝，以免影响传感器的精度。
