9. 共面性检查元件信息 INS-NXTCPL-3.6S

66 NXT 共面性检查功能使用说明书

9.1.13 端子数 X，Y

也包含空端子部分的根数，指定端子处于上下左右等间隔排列的状态下的端子数。

另外，端子群中如果存在不要部分时，请利用 " 9.1.16 空端子数 " 等，进行取除设定。

1. 如果是 QFP/SOP、接插件、J 引脚

请设定端子的水平方向·垂直方向的根数。

2. 如果是 BGA/CSP

请设定端子的排列格子的水平方向·垂直方向的个数。

QFP/SOP、接插件、J 引脚 BGA/CSP

INS-NXTCPL-3.6S 9. 共面性检查元件信息

NXT

共面性检查功能使用说明书 67

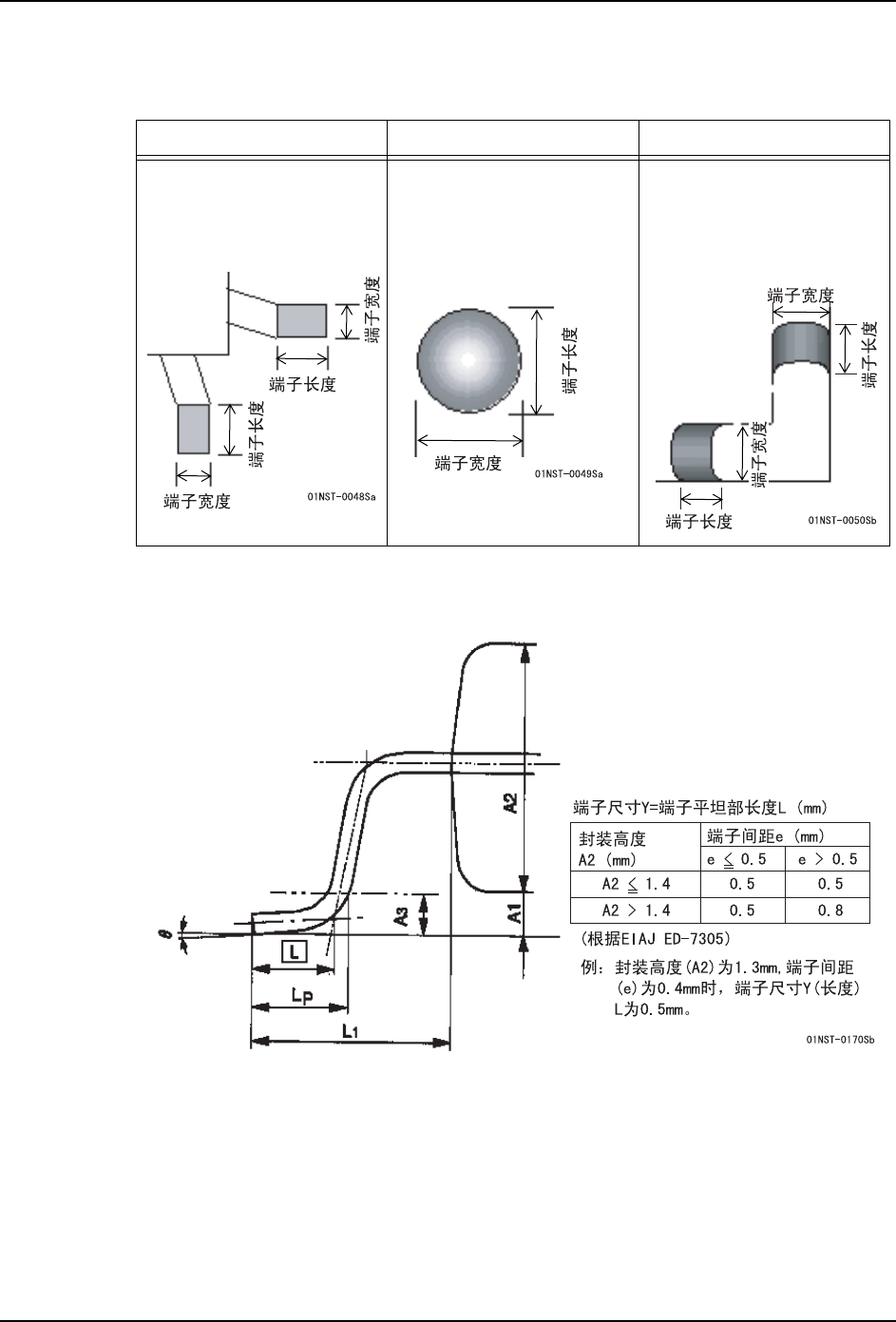

9.1.14 端子宽度、端子长度

请以 mm 为单位设定端子的尺寸。

备注 )引脚端子元件 (QFP,SOP) 的端子尺寸 Y （长度）是根据 EIAJ 的规定，由封装高度和端

子间距所决定（如下所示）。请根据下表进行指定。

引脚端子锡球端子 J 引脚端子

将端子的接地部分的尺寸作

为端子尺寸。

详细请参照以下备注。

将锡球直径直接作为端子宽

度和长度。

将端子引脚的宽度作为端子

宽度，曲线部分的直径作为

端子长度。

9. 共面性检查元件信息 INS-NXTCPL-3.6S

68 NXT 共面性检查功能使用说明书

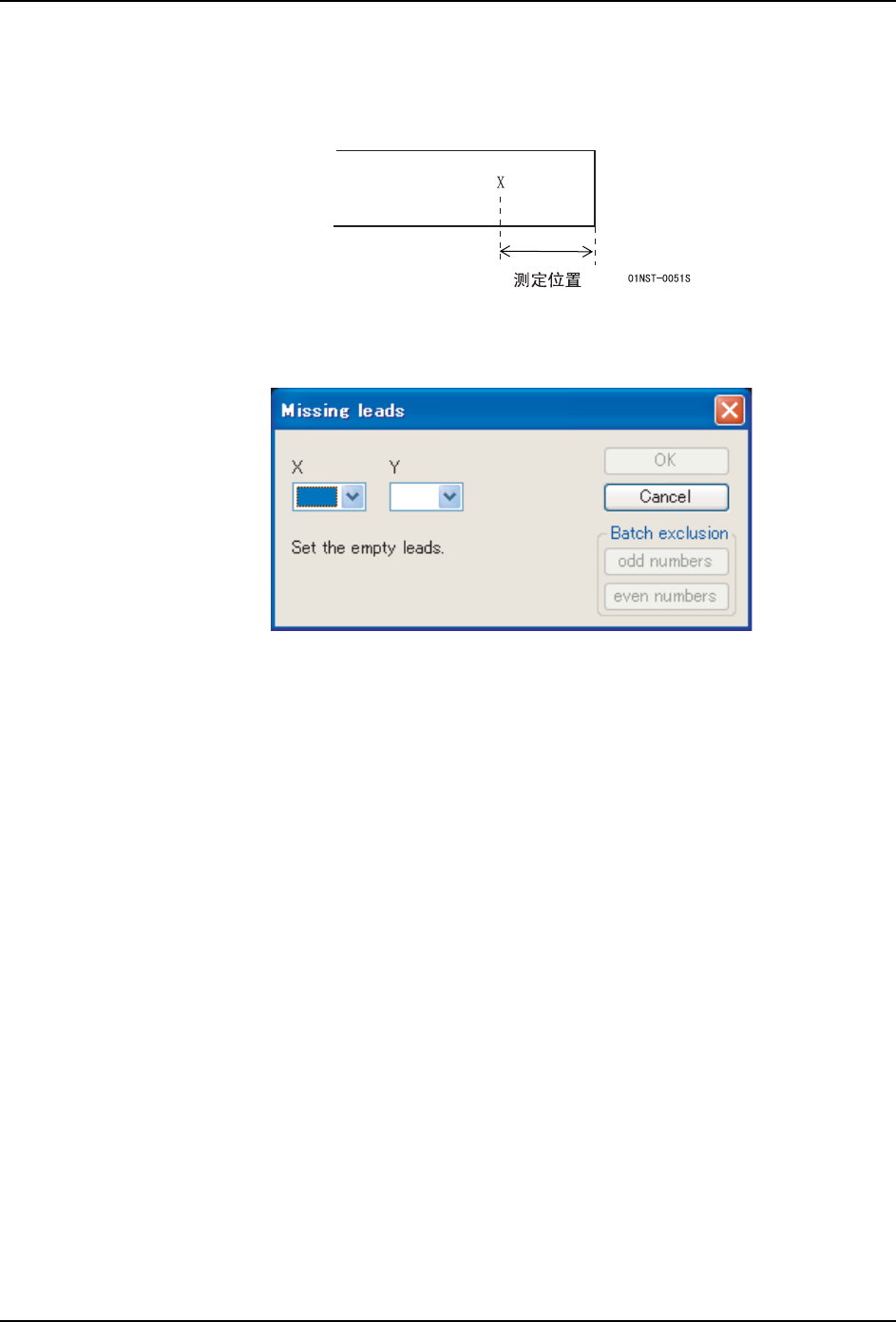

9.1.15 端子测定位置

如果是 QFP/SOP 元件、接插件元件，请以 mm 为单位设定从端子顶端开始的哪个位置进行共

面性测定。

9.1.16 空端子数

请以个数为单位设定元件内的空端子总数。

当设定了个数后，就会出现与所设定的个数相同行数的空端子 X、Y 的设定栏。

167

(
