9.1.20 粗引脚数
请以个数为单位设定元件内的粗引脚总数。当设定了粗引脚数后，就会出现与所设定的引脚
数相同行数的粗引脚 X、Y1、Y2 的设定栏。
另外，只是在 QFP/SOP、接插件中能够设定，所结合的粗引脚作为 1 个端子来处理。
输入详细请参照 9.1.21。

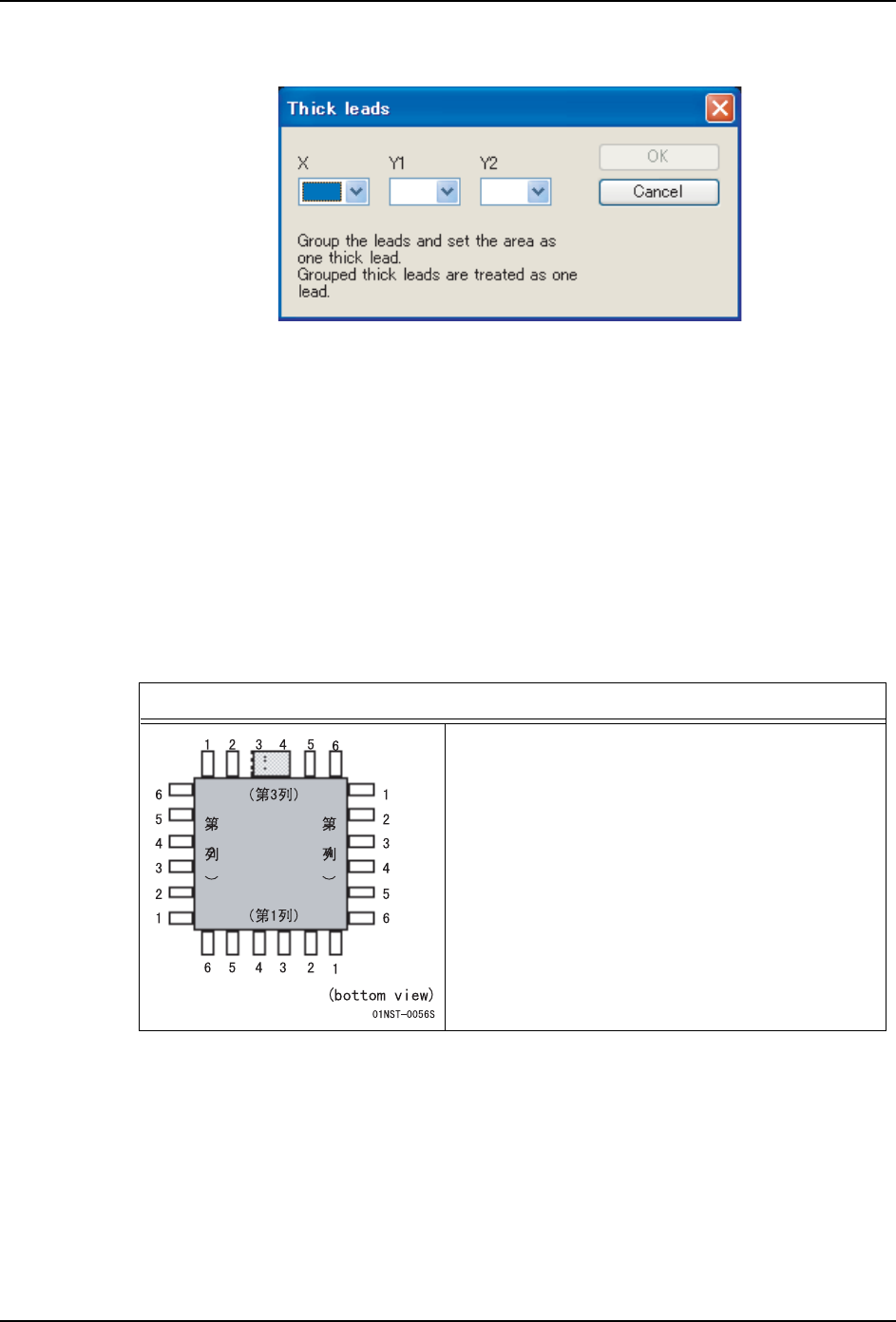

9.1.21 粗引脚 X，Y1，Y2
以最下边右端的端子作为基准，按顺时针将号码分配给各列和端子。
例如，如果第 n 号的空端子区域在从第 p 列的第 q1 号到第 q2 号内时，
在粗引脚设定对话框表中的第 n 行上，请设定成粗引脚 X=p、粗引脚 Y1=q1、粗引脚 Y2=q2。
另外，由于不能跳过列指定粗引脚，因此 X2 不在本项目内。
设定例：
167(
QFP/SOP、接插件、J 引脚
区域 (第3列第3-4号)为粗引脚
粗引脚开始点 粗引脚结束点
列号 端子号 端子号
(在X输入) (在Y1输入) (在Y2输入)
3 3 4
9. 共面性检查元件信息 INS-NXTCPL-3.6S
72 NXT 共面性检查功能使用说明书
MEMO:
INS-NXTCPL-3.6S 10. 共面性检查测定数据的输出
NXT
共面性检查功能使用说明书 73
10. 共面性检查测定数据的输出
10.1 必要的部件
必要的选项单元
·共面性单元1套
必要的软件
·NXT 应用程序 V5.19
10.2 将数据输出到文件中的时候
10.2.1 进行文件输出的设定

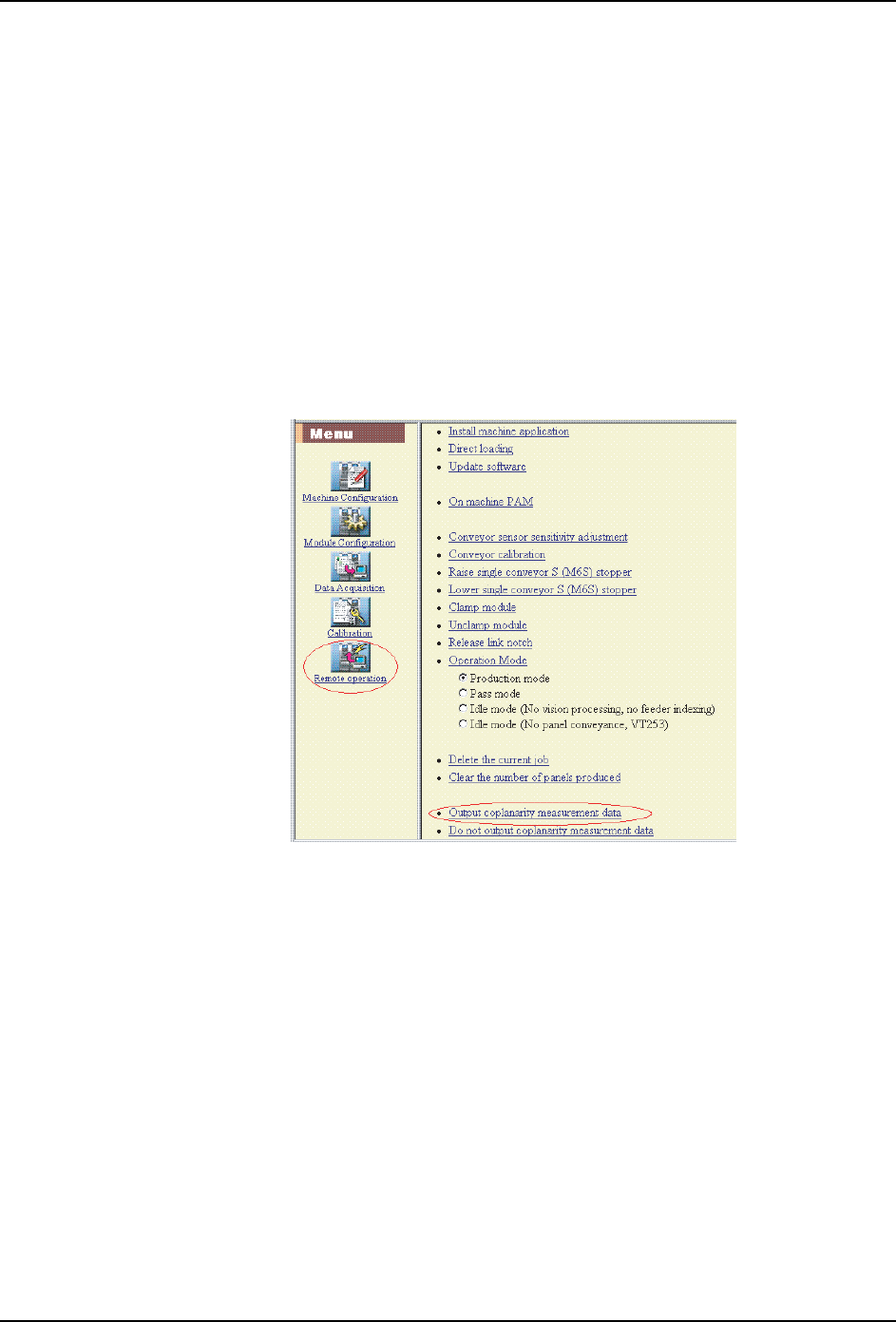

在传输了 Job 之后，在辅助软件中执行远程操作的 [ 输出共面性测定数据 ]。
