4. 换线 INS-NXTCPL-3.6S 30 NXT 共面性检查功能使用说明书 2. 请安装共面性传感器。 a. 将共面性传感器的电缆穿过 U 形槽，用螺栓将底座板固定在机器上的新的安装位置 上。 注意 )在固定底座板时，请确认电缆或残留元件等不在固定面上。 b. 将接地线连接到共面性传感器上。 c. 用螺栓将安装着共面性传感器的托架固定 在底座板上。
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 29
4.4.2 料盘单元 -L 用共面性单元的安装
这里，从拉出该模组并将主开关设置为 OFF 的状态后开始说明。
1. 进行共面性传感器的安装准备。
a. 请准备料盘单元 -L 用的安装托架。
b. 请将安装托架安装到共面性传感器上。
c. 如果安装着输送槽及丙烯罩，请拆下。
d. 请确认元件相机的位置。如果不在图示位置，请变更位置。
注意 )关于元件相机的拆下和安装方法，请参照 [ 机械手册 ] 的 [ 部件的更换 ]-[ 元件相机更
换]。
01NST-0089S
4. 换线 INS-NXTCPL-3.6S
30 NXT 共面性检查功能使用说明书
2. 请安装共面性传感器。
a. 将共面性传感器的电缆穿过 U 形槽，用螺栓将底座板固定在机器上的新的安装位置
上。
注意 )在固定底座板时，请确认电缆或残留元件等不在固定面上。
b. 将接地线连接到共面性传感器上。
c. 用螺栓将安装着共面性传感器的托架固定在底座板上。
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 31

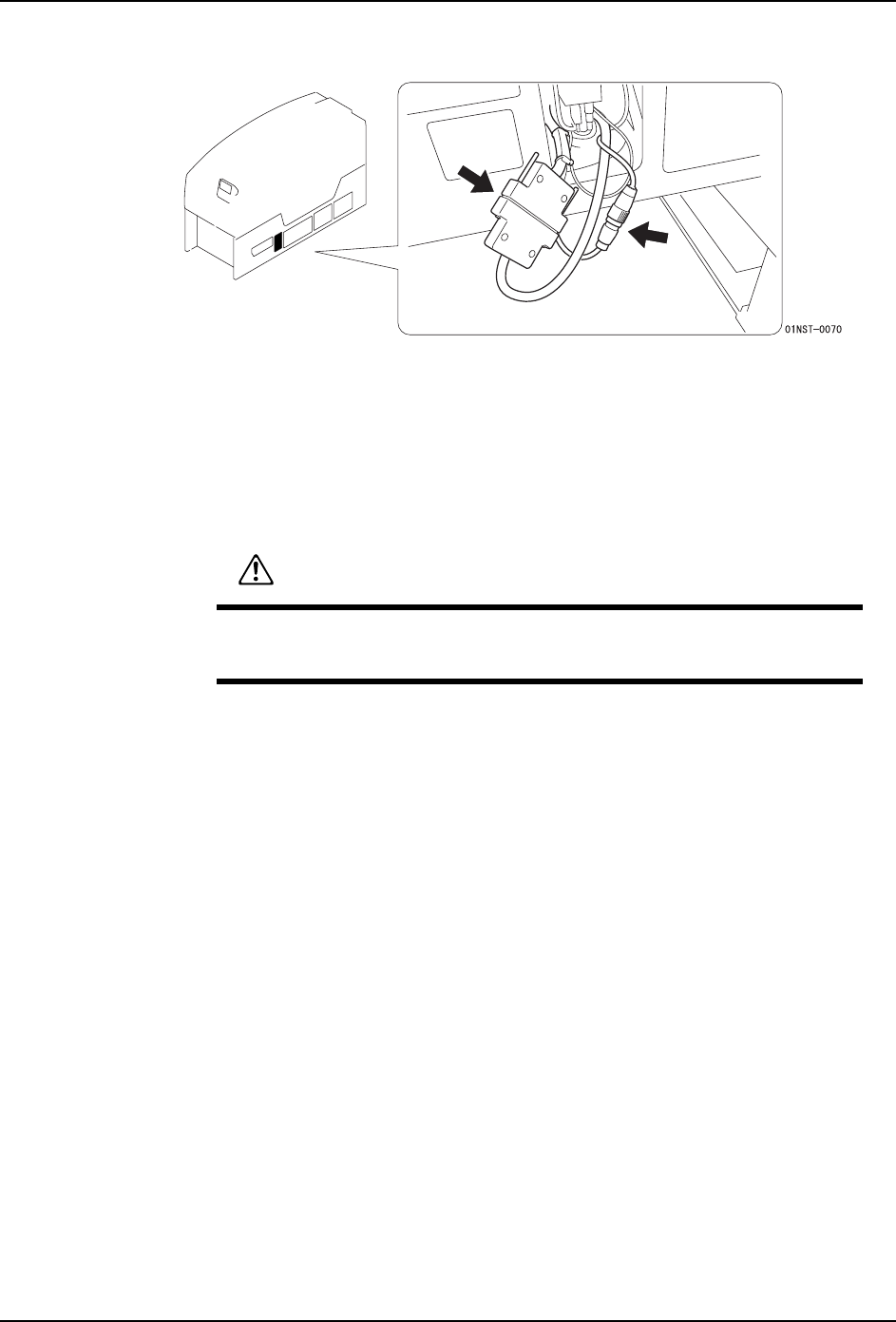

d. 将传感器的电缆 （2 根）连接到右侧面的接插件上。
注意 )如果电缆下垂，请塞入机器内。
3. 请接通模组的电源。
4. 必要时，请更换吸嘴置放台，然后插入模组。
注意 )吸嘴置放台的更换及模组的插入方法，请参照 [ 机械手册 ] 的 [ 基本操作 ]。
5. 请搭载料盘单元 -L，注意不要与共面性传感器发生干涉。
警 告
请再次确认相机及共面性传感器已被安装在步骤 2.c 的位置上。如果配置
错误，有可能损坏机器及共面性传感器。
