8. 共面性编辑器的操作方法 INS-NXTCPL-3.6S
52 NXT 共面性检查功能使用说明书
8.2 操作
8.2.1 设定机器模组配置
对于装备了共面性检查单元的模组，请将共面性设定设置为 [Yes]。可以创建使用所选择模
组内的共面性检查单元的 Job。除非是拆下了共面性检查单元，进行了此设定后，不再需要
对每个 Job 进行变更。当变更了默认值的机械配置后，此共面性设定就会变成所有新 Job 的
默认值设定。
1. 打开要进行共面性设定的 Job。
2. 根据需要进行共面性设定的电路板层面，选择 Job 信息栏的 [Top] 或者 [Bottom]。
3. 当双击生产线名后，就会显示该生产线内的机器。
4. 双击要设定共面性选项的 NXT 机器的名称。显示 NXT 用的项目。
5. 双击机器名下面的 [Configuration]。在数据区域内显示出窗口。
6. 在 [Machine Configuration] 窗格的下部存在几个标签页。点击 [Modules] 标签页。显
示出模组的数据。
7. 上下滚动模组的列表，显示出装备了共面性检查单元的模组设定。
8. 点击该模组的 [Coplanarity] 用设定字段，选择 [Yes]。
9. 如果其他的模组也需要变更时，请进行变更。
01NST-0078E
INS-NXTCPL-3.6S 8. 共面性编辑器的操作方法
NXT
共面性检查功能使用说明书 53
8.2.2 元件数据内的共面性设定
请在实施共面性检查的元件的外形数据内进行共面性设定。请按照以下的步骤，指定该元件
的必要的共面性设定。想要将共面性设定作为所有新 Job 的共通设定时，请修正全局数据库
内的元件外形数据。
1. 在使用进行共面性检查的元件的 Job 内，显示元件影像和视图。
2. 选择要进行共面性检查的元件，右击视图。

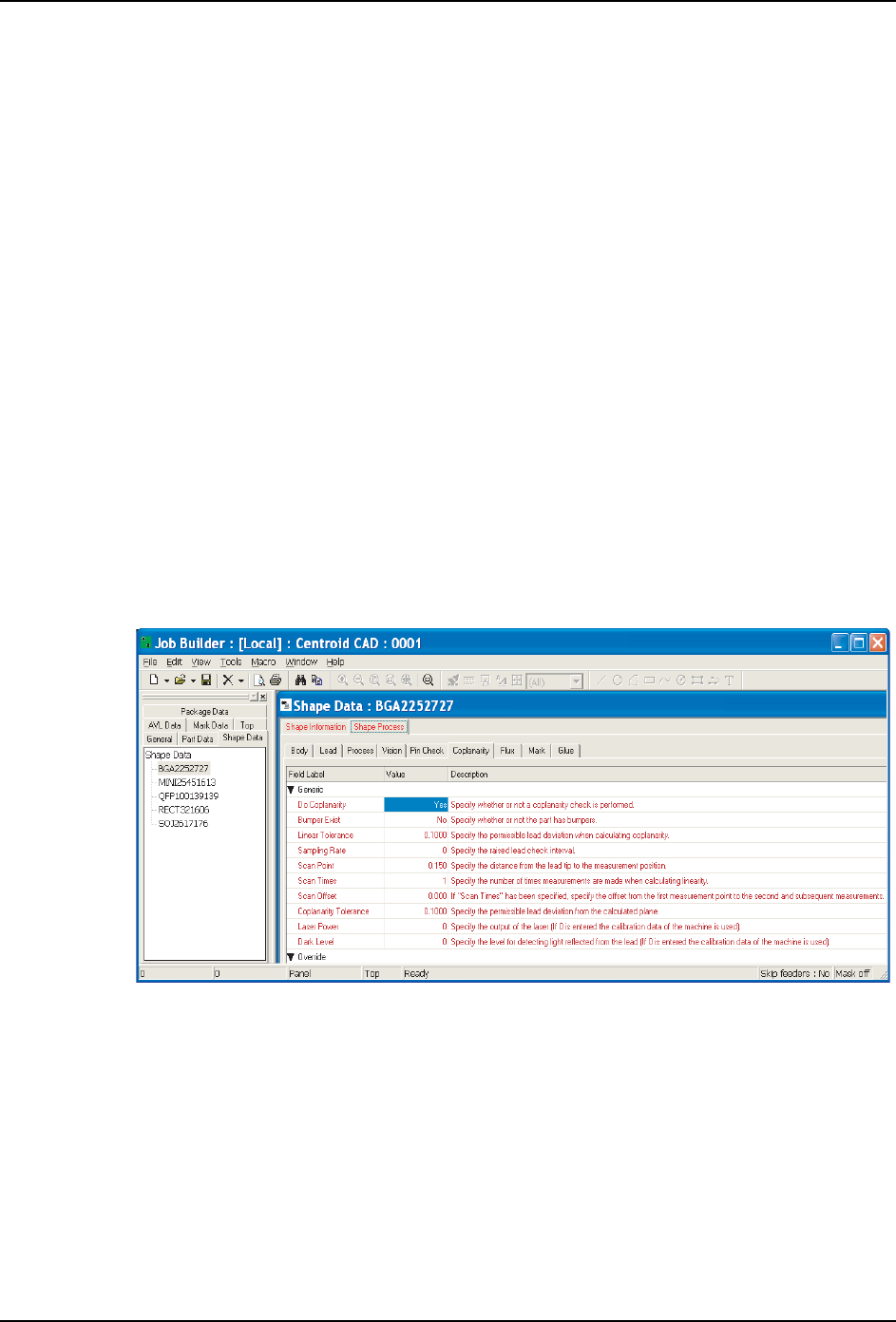

3. 在所显示的快捷菜单内选择 [Open Shape Data]，所选择的元件的外形数据被打开并显
示。
4. 选择 [Shape Process] 标签页。
5. 选择 [Coplanarity] 标签页。显示出外形数据用的共面性设定。
6. 选择 [Coplanarity Editor]，打开共面性编辑器。

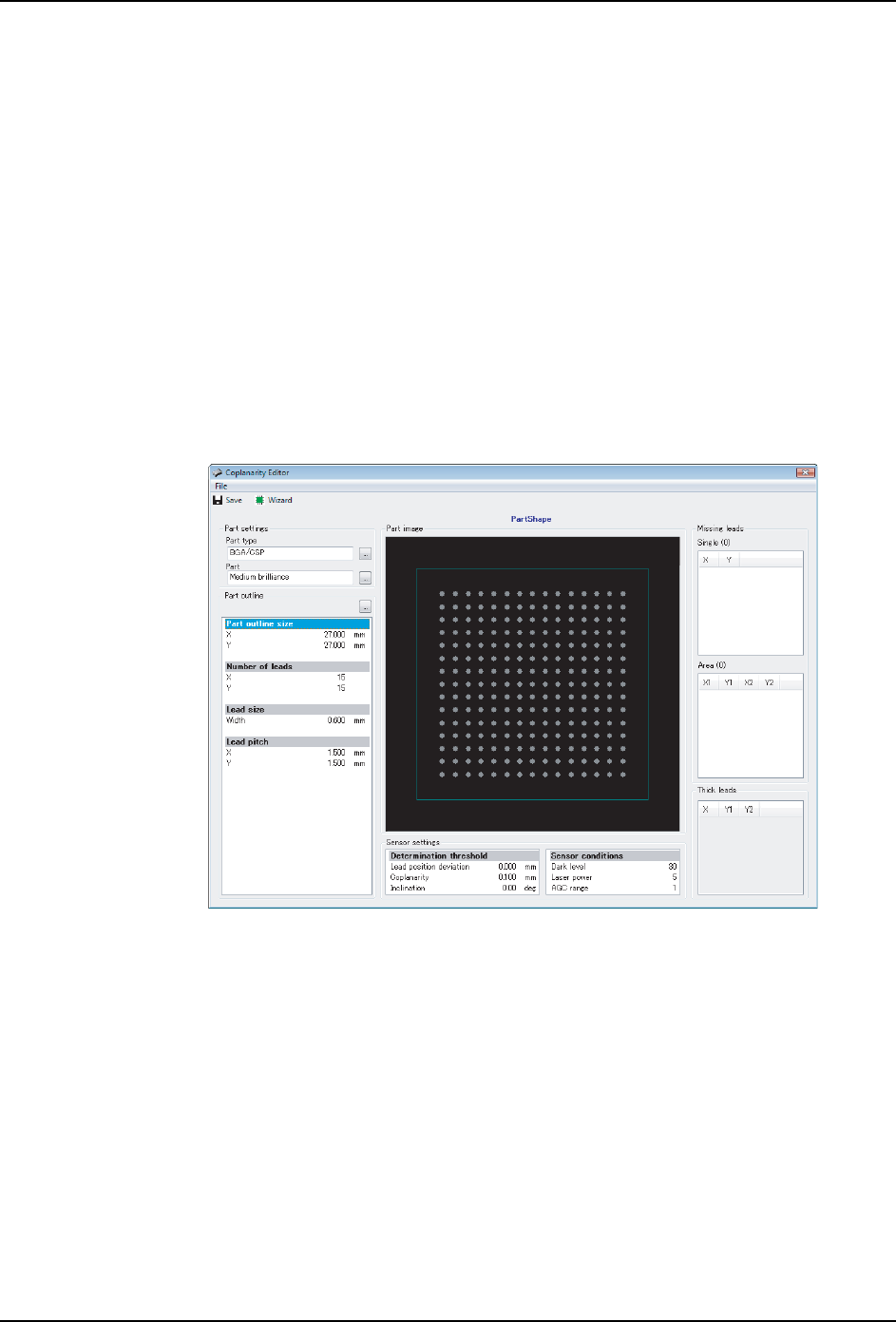

/ 屏幕影像 （BGA/CSP）
01NST-0020Eb
8. 共面性编辑器的操作方法 INS-NXTCPL-3.6S
54 NXT 共面性检查功能使用说明书

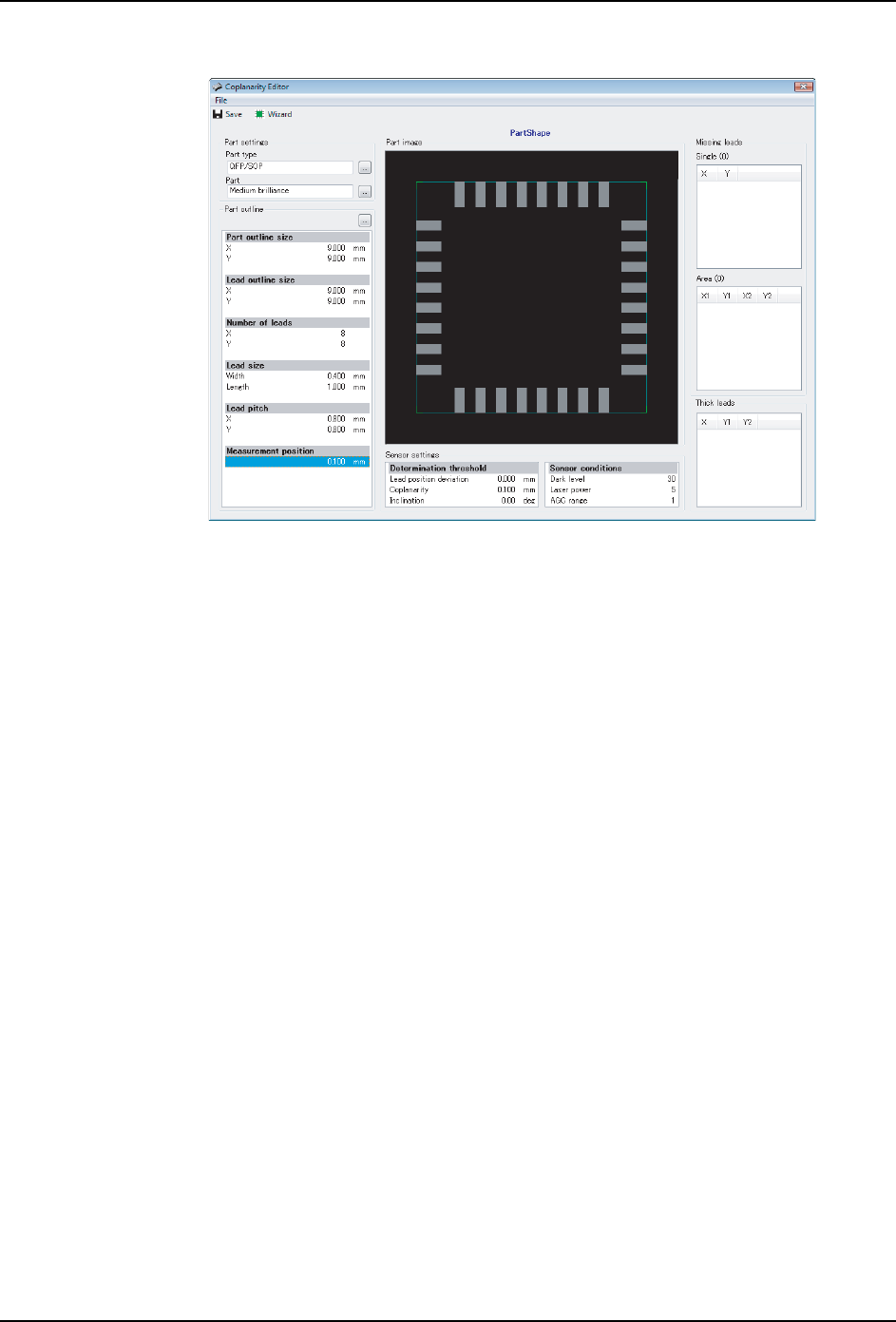

/ 扫描影像 （引脚元件）
7. 请根据 [9. 共面性检查元件信息 ] 的说明，输入必要的事项。
01NST-0019Eb
