INS-NXTCPL-3.6S 4. 换线 NXT 共面性检查功能使用说明书 37 d. 接下来，请拆下输送槽的安装托架。 备注 )尽管在模组的左右都有托架，但是，只要拆下左侧的托架。 注意 )请保管好拆下的托架和螺栓，不要遗失。 e. 请确认与料盘单元 -LT 或者料盘单元 -LTC 相关的单元内是否包含料盘单元 -LT 或者 料盘单元 -L TC 用输 送槽。包含时，请从标准输送槽更 换为料盘单元 -LT 或者料盘单 元 -LTC …
4. 换线 INS-NXTCPL-3.6S
36 NXT 共面性检查功能使用说明书
4.4.4 料盘单元 -LT/LTC 用共面性单元的安装
这里，从拉出该模组并将主开关设置为 OFF 的状态后开始说明。
1. 进行共面性传感器的安装准备。
a. 请准备料盘单元 -LT/LTC 用的安装托架。
b. 请将安装托架安装到共面性传感器上。
备注 )这时，将电缆穿过托架的开口部，用捆扎带固定。
c. 如果安装着输送槽及丙烯罩，请拆下。
݅䴶ᗻӴᛳ఼
ᅝ㺙ᠬᶊ
1676
⬉㓚
1676
ᤚᠢᏺ
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 37
d. 接下来，请拆下输送槽的安装托架。
备注 )尽管在模组的左右都有托架，但是，只要拆下左侧的托架。
注意 )请保管好拆下的托架和螺栓，不要遗失。
e. 请确认与料盘单元 -LT 或者料盘单元 -LTC 相关的单元内是否包含料盘单元 -LT 或者
料盘单元 -LTC 用输送槽。包含时，请从标准输送槽更换为料盘单元 -LT 或者料盘单
元 -LTC 用输送槽。不包含时，请使用标准输送槽。
备注 )关于输送槽的更换方法，请参照 [ 机械手册 ] 的 [ 基本操作 ]。
᭭Ⲭऩܗ/7&⫼䕧䗕ῑ
1676
᭭Ⲭऩܗ/7⫼䕧䗕ῑ
ᷛޚ䕧䗕ῑ
4. 换线 INS-NXTCPL-3.6S
38 NXT 共面性检查功能使用说明书

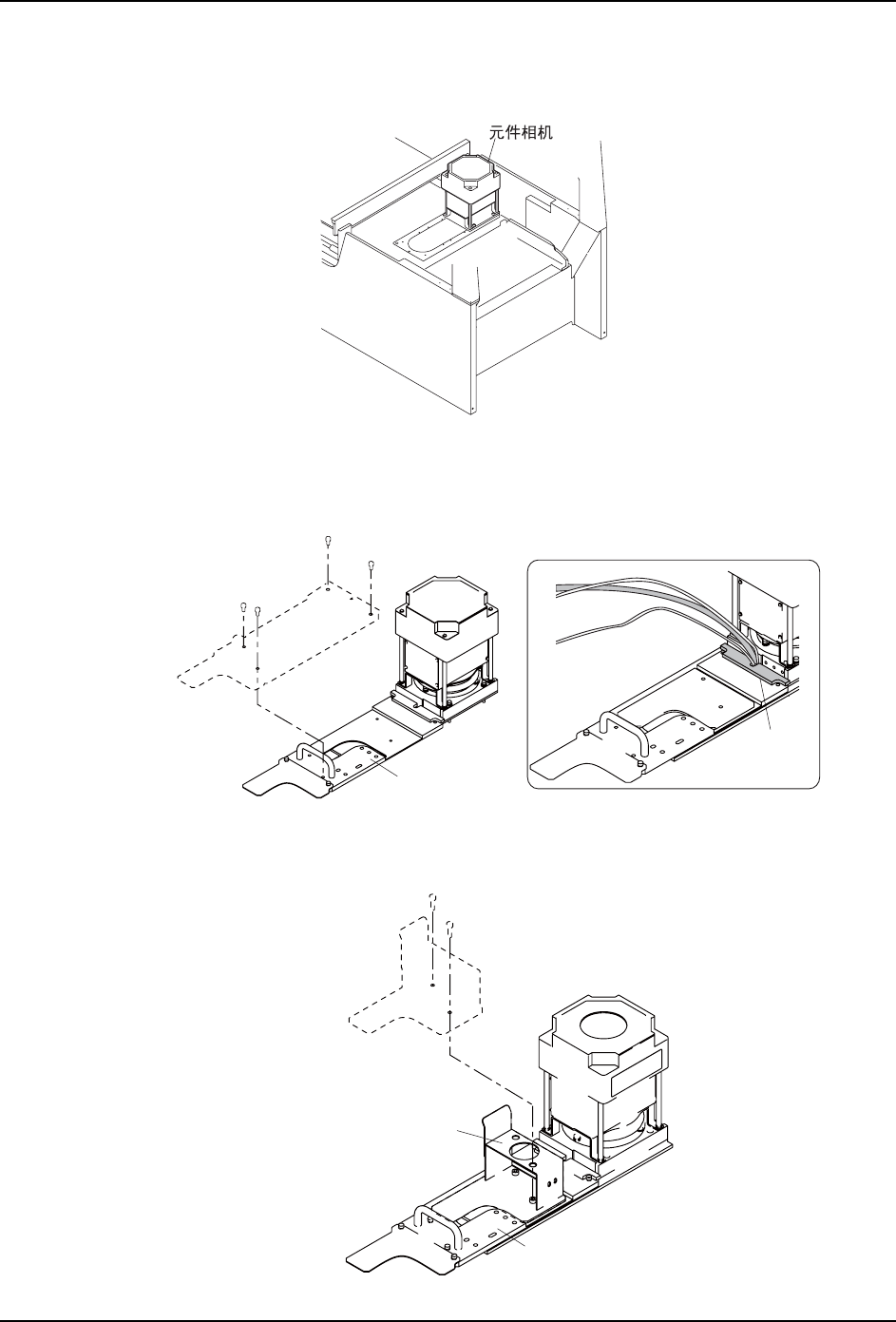

f. 请确认元件相机的位置。如果不在图示位置，请变更位置。
注意 )关于元件相机的拆下和安装方法，请参照 [ 机械手册 ] 的 [ 部件的更换 ]-[ 元件相机更
换]。
2. 请安装共面性传感器。
a. 将共面性传感器的电缆穿过 U 形槽，用螺栓将底座板固定在机器上的新的安装位置
上。
注意 )在固定底座板时，请确认电缆或残留元件等不在固定面上。
b. 请将元件废弃盒的台座固定在底座板上
01NST-0089S
1676
8ᔶῑ
ᑩᑻᵓ
1676
ᑩᑻᵓ
ৄᑻ
