INS-NXTCPL-3.6S 9. 共面性检查元件信息 NXT 共面性检查功能使用说明书 61 9.1.10 元件外形尺寸 X，Y 167 ( 167(
9. 共面性检查元件信息 INS-NXTCPL-3.6S
60 NXT 共面性检查功能使用说明书
9.1.8 激光功率 （lpw）
默认值为：5
激光功率是变更传感器的输出光的强度的参数。
即使激光功率相同，根据引脚或锡球面的反射状态，得到的影像也不同。如果发生了共面性
检查错误，请在监视器上确认端子的影像状态，并按照以下进行调整。

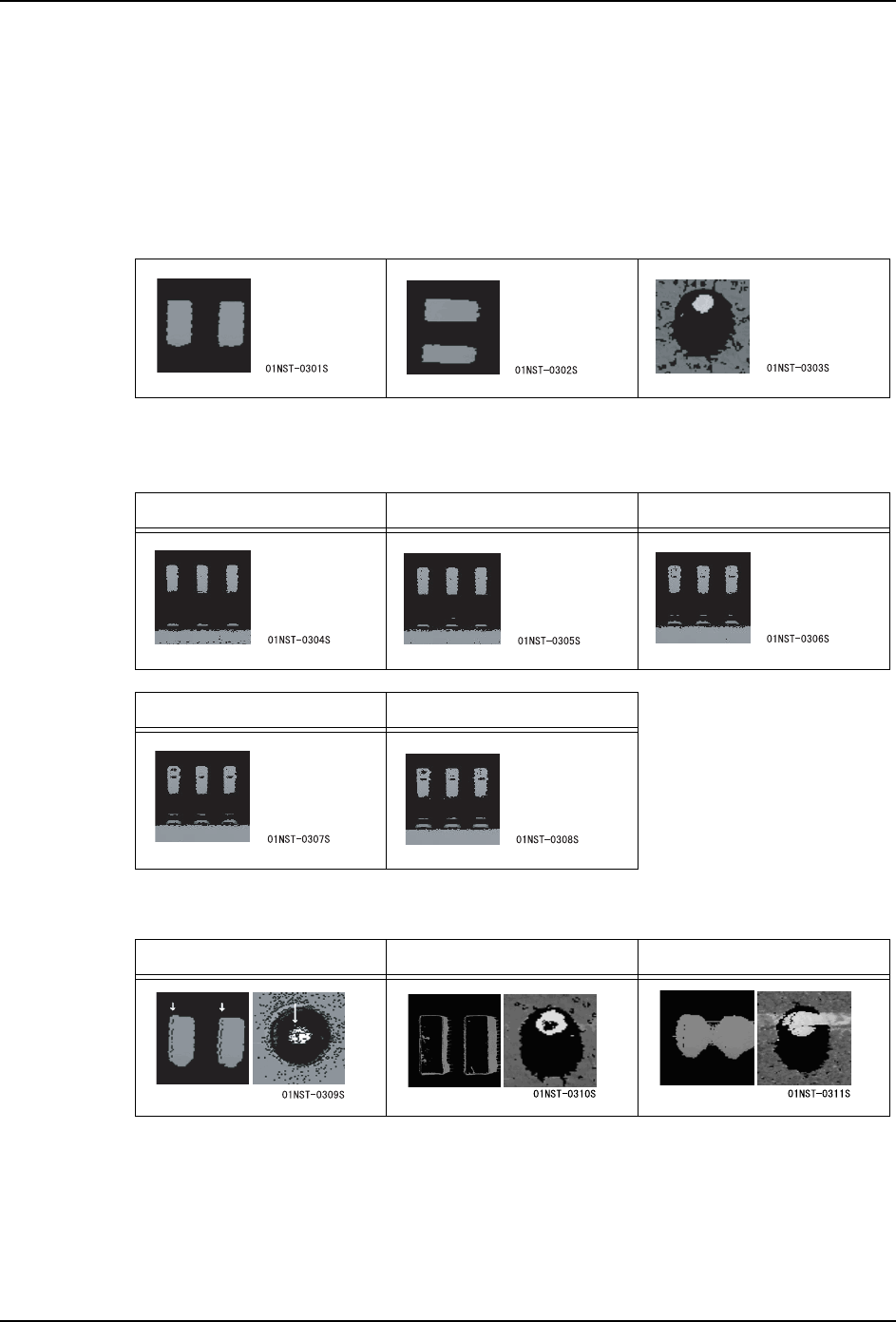

正常的影像
强光泽引脚元件的例子：此时因为引脚反射面的光泽强烈，将激光功率降低到比默认值低后
才可以得到正常的影像，推荐值变为 2。
事例和对策：以下情况时，请降低激光功率的设定值。
9.1.9 AGC 范围
由于本项目还没有对应，请务必设定成 1。
lpw 1 lpw 2 lpw 3
lpw 4 lpw 5
端子上有黑线 端子的中央为空白 端子看上去发花
INS-NXTCPL-3.6S 9. 共面性检查元件信息
NXT
共面性检查功能使用说明书 61

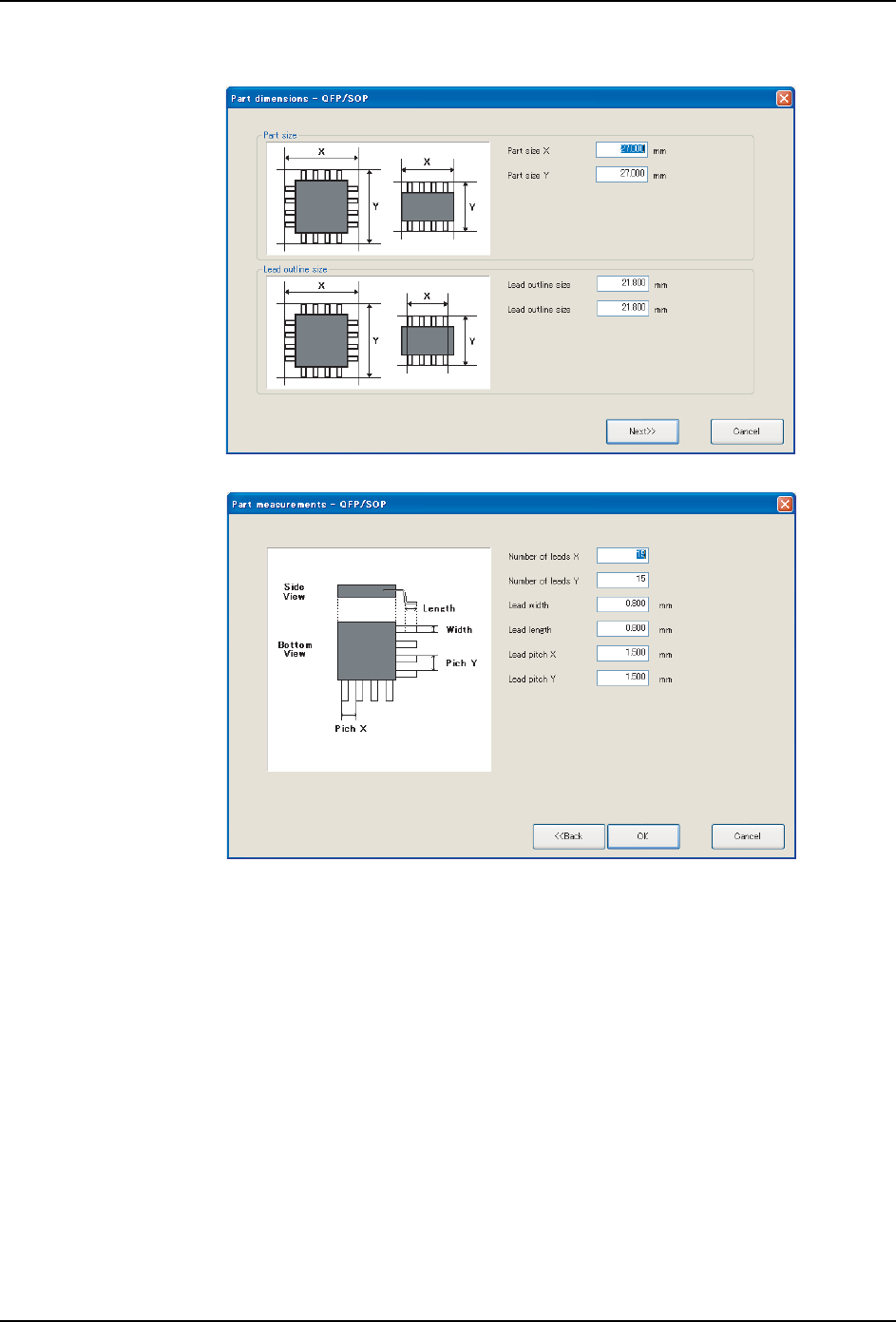

9.1.10 元件外形尺寸 X，Y
167
(
167(
9. 共面性检查元件信息 INS-NXTCPL-3.6S
62 NXT 共面性检查功能使用说明书

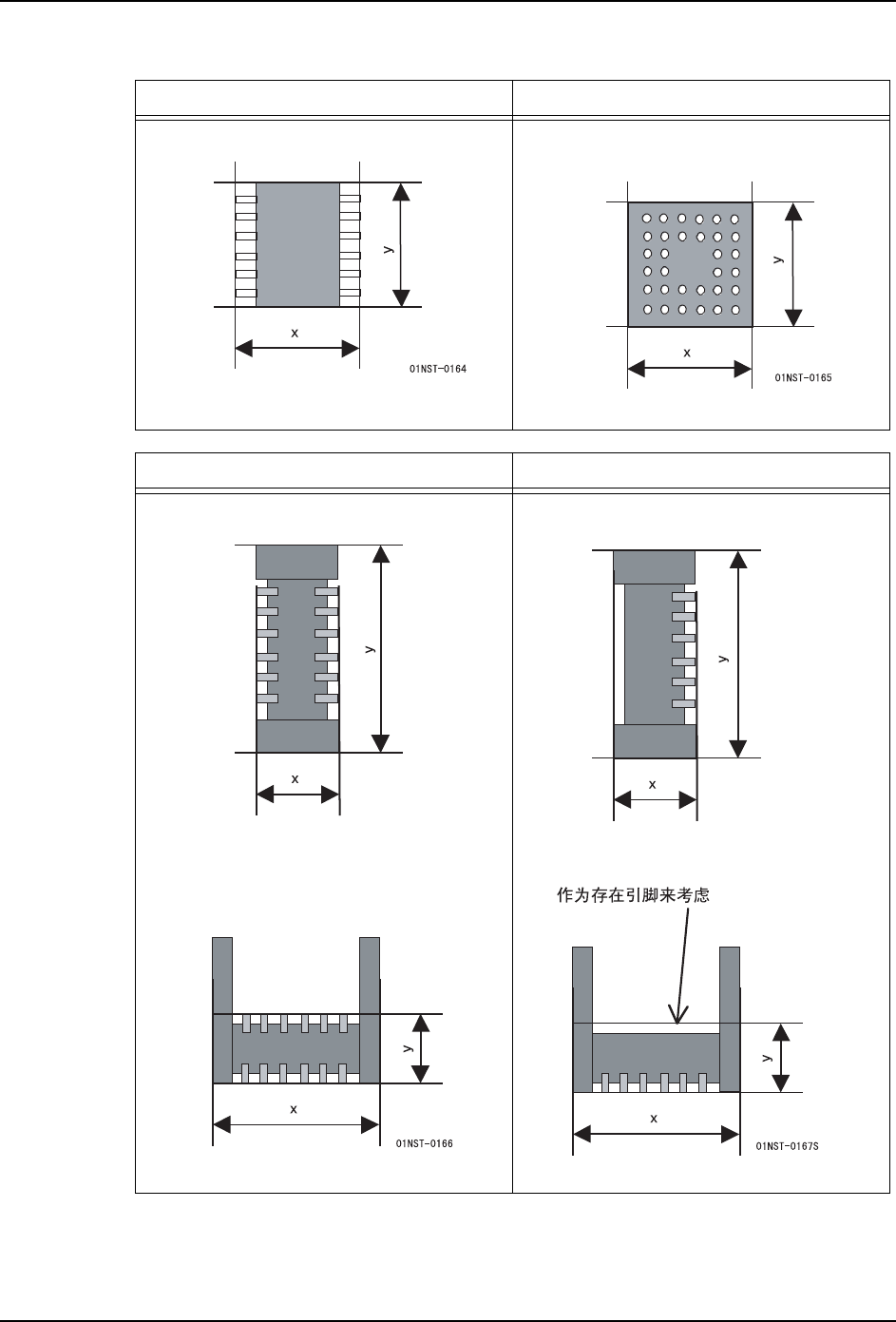

对于包含了元件主体和引脚部分的外接长方形的尺寸，请以 mm 为单位进行设定。
引脚 BGA/CSP
2 列接插件 1 列接插件
