INS-NXTCPL-3.6S 9. 共面性检查元件信息 NXT 共面性检查功能使用说明书 65 9.1.12 端子间距 X，Y 对于端子间距 X，Y，请以 mm 为单位设定端子中央的 端子间的间隔。 1. 如 果是 QFP/SOP、接 插件、J 引脚 请设定端子的水平方向·垂直方 向的间隔。 2. 如 果是 BGA/CSP 请设定端子的排列格子的水平方 向·垂直方向的间隔。 J 引脚 (PLCC) J 引脚 (SOJ) 与 QFP 相…
9. 共面性检查元件信息 INS-NXTCPL-3.6S
64 NXT 共面性检查功能使用说明书
注意 )与端子方向无关，端子尺寸 X 始终是端子宽度，端子尺寸 Y 始终是端子长度
2 列接插件 1 列接插件
与 SOP 相同。
如果是纵向放置，
x = 元件尺寸 X
y = 端子间距 Y × ( 端子数 Y-1)+ 端子尺
寸X
如果是横向放置，
x = 端子间距 X × ( 端子数 X-1)+ 端子尺
寸X
y = 元件尺寸 Y
将端子长度作为端子外形尺寸。
如果是纵向放置，
x = 端子尺寸 Y
y = 端子间距Y×(端子数Y-1)+ 端子尺
寸X
如果是横向放置，
x = 端子间距X×(端子数X-1)+ 端子尺
寸X
y = 端子尺寸 Y
INS-NXTCPL-3.6S 9. 共面性检查元件信息
NXT
共面性检查功能使用说明书 65

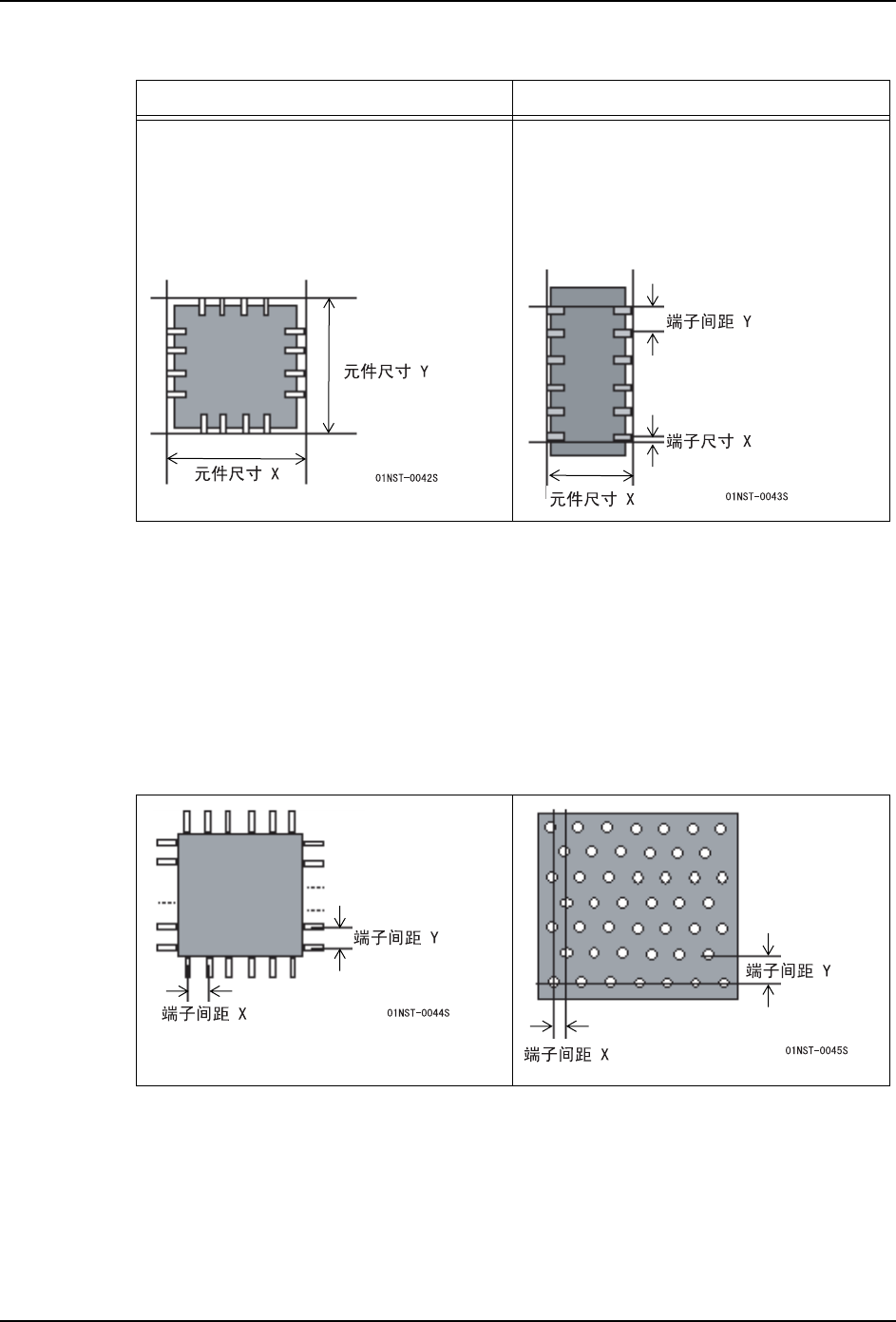

9.1.12 端子间距 X，Y
对于端子间距 X，Y，请以 mm 为单位设定端子中央的端子间的间隔。
1. 如果是 QFP/SOP、接插件、J 引脚
请设定端子的水平方向·垂直方向的间隔。
2. 如果是 BGA/CSP
请设定端子的排列格子的水平方向·垂直方向的间隔。
J 引脚 (PLCC) J 引脚 (SOJ)
与 QFP 相同。
x = 元件尺寸 X
y = 元件尺寸 Y
与 SOP 相同。
如果是纵向放置，
x = 元件尺寸 X
y = 端子间距Y×(端子数Y-1)+ 端子尺
寸X
