4. 换线 INS-NXTCPL-3.6S 24 NXT 共面性检查功能使用说明书 c. 从共面性传感器上拆下接地线。 d. 拆下底座板。拔出通过 U 形槽的电缆。将共面性传感器拿到机 器外。 e. 松开螺栓，从托架上拆下共面性传 感器。 至此，完成共面性传感器的拆下 。
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 23
4.3.5 使用料盘单元 -M 用共面性单元时的拆下
1. 请从相应模组上拆下料盘单元 -M。
2. 请拆下料站托架。
3. 请拉出模组。
注意 )料盘单元 -M 的拆下、料站托架的拆下及模组的拉出方法，请参照 [ 机械手册 ] 的 [ 基
本操作 ]。
4. 请将机器的主开关设置为 OFF。
5. 请拆下输送槽或盖罩。
6. 请拆下共面性传感器。
a. 请拔下模组右侧面上的 2 个接插件。
b. 请拆下安装着共面性传感器的托架与底座板间的固定螺栓，连同托架一起向上提起传
感器。
注意 )因为接地线还连接着，所以请不要用力拉扯。
4. 换线 INS-NXTCPL-3.6S
24 NXT 共面性检查功能使用说明书
c. 从共面性传感器上拆下接地线。
d. 拆下底座板。拔出通过 U 形槽的电缆。将共面性传感器拿到机器外。
e. 松开螺栓，从托架上拆下共面性传感器。
至此，完成共面性传感器的拆下。
INS-NXTCPL-3.6S 4. 换线
NXT
共面性检查功能使用说明书 25
4.4 安装共面性传感器
关于将共面性传感器安装到机器上的步骤，请参照以下的相应项目。
4.4.1 供料器用共面性单元的安装
这里，从拉出该模组并将主开关设置为 OFF 的状态后开始说明。

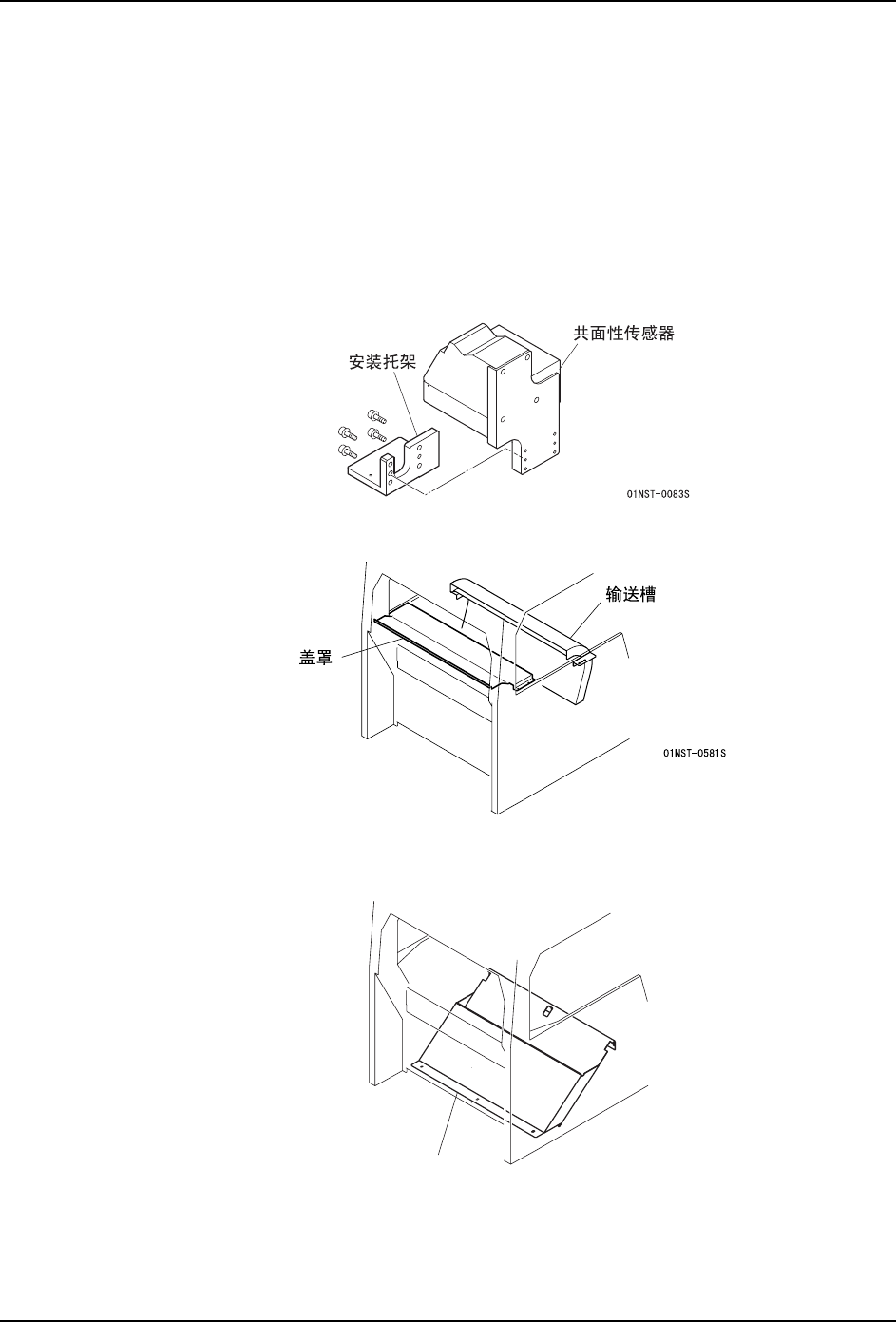

1. 进行共面性传感器的安装准备。
a. 请准备供料器用共面性传感器的托架。
b. 请在共面性传感器上组装安装托架。
c. 如果安装着输送槽及丙烯罩，请拆下。
d. 输送槽 （下侧）如果不是标准输送槽，请更换成标准输送槽。
注意 )关于输送槽的更换方法，请参照 [ 机械手册 ] 的 [ 基本操作 ]。
ᷛޚ䕧䗕ῑ
