Test Research Inc.
102 TR7700 SII User Guide–Software
Step4. 按下確認
Step5. 程式會將掃描到的條碼末兩碼，去檢視是否有預先被設定。
如果沒有找到，會顯示警示對話框。然後採用 case 1 的方式
自動帶出 Barcode Strings (下圖為 case 1)。
Test Research Inc.
TR7500 Series User Guide–Software 103
Step6. 如果有找到，會根據條碼的末兩碼去判定現在板子是正面還
是背面， 根據正面或背面來產生相對應的 Barcode
Strings。

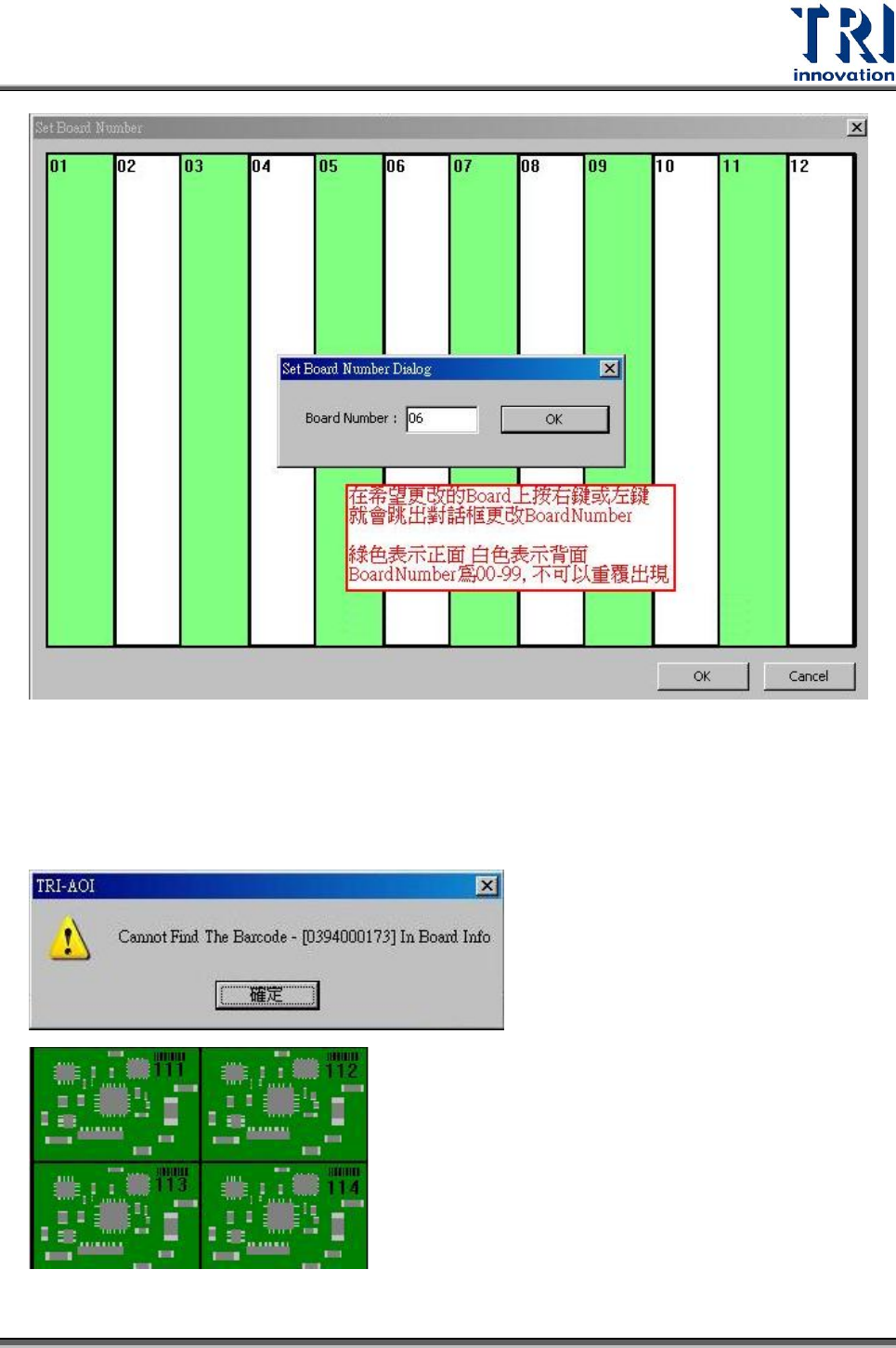

條碼以一帶多功能加入，根據讀到的條碼判斷待測板擺放位置為 0 度或 180 度。
此判斷模式只會套用在以一帶多，手動鍵入條碼尾數。
Step4. 啟動以一帶多的功能，選擇[Multi Barcode Layout]，準備設定條碼尾數。
Test Research Inc.
104 TR7700 SII User Guide–Software
Step5. 進版方向會影響 0 度 180 度判斷，所以要告知進版方向。以一帶多的模式
裡，只有手動設定條碼尾數號，才可以進行 0 度 180 度判斷。其他四種模式
均不會做判斷。
