Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 163 3.4.10.8 新 Non CAD 製作方式 ( v. 3. 6 版本後 ) 為節省標準 Non CAD 程式製作時間，本方法採用在 8X8 的大圖影像上進行。使用本 Non CAD 功能，系統可自動判定元件角度，可完全於離線編輯器上製作。 Step1. 在登錄檔中新增 DWORD 參數 Newnoncad = …
Test Research Inc.
162 TR7700 SII User Guide–Software
Step4. 選擇元件角度。

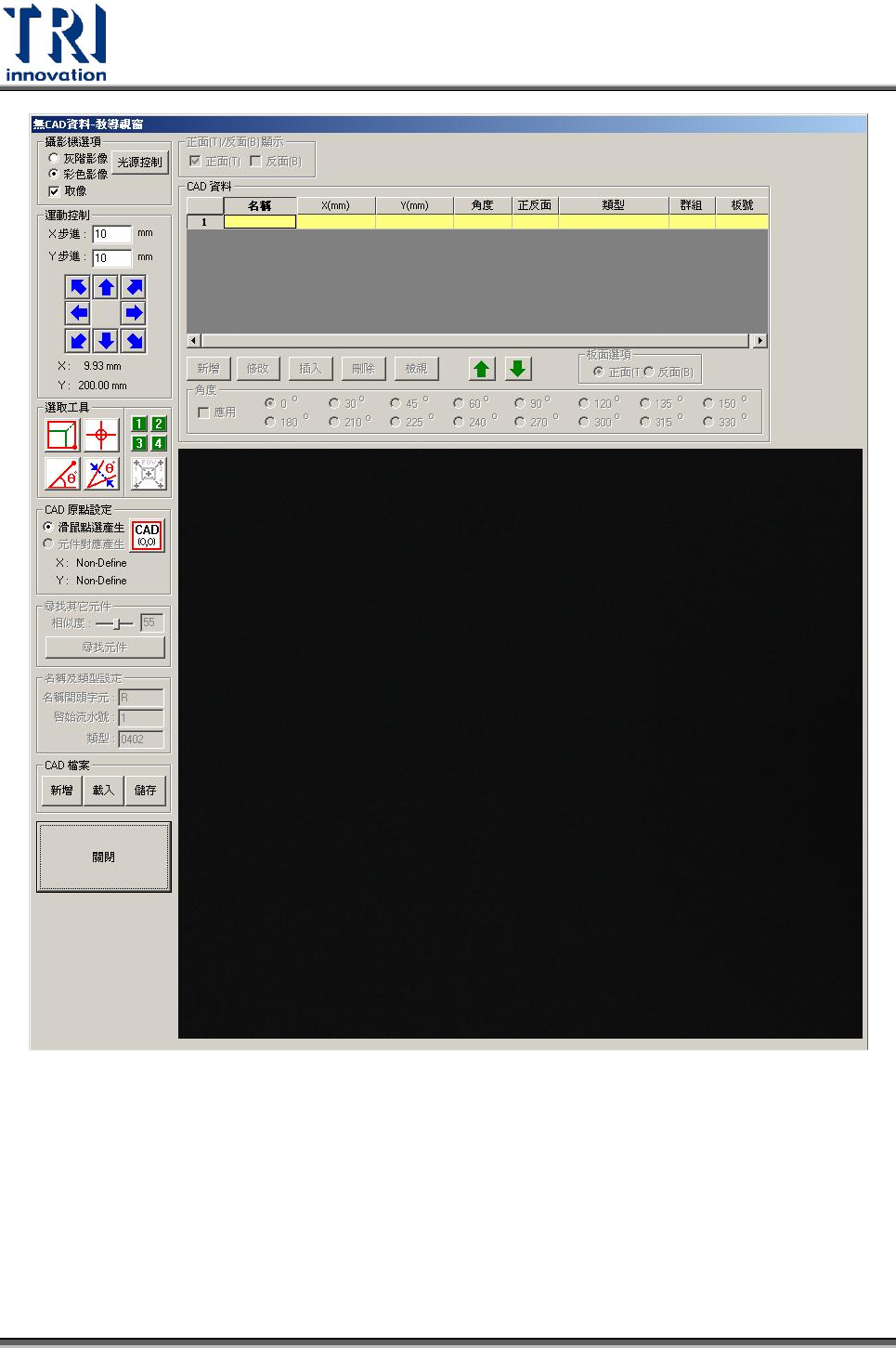

Step5. 按下[新增]按鈕，系統會將新增元件資訊列在[CAD 資料]欄
位中。
Step6. 在 1 號板上新增其他元件。
Step7. 按下[關閉]按鈕離開。
Step8. 按下[程式]>[Train 教導]或[Train]按鈕( )，進入教導視
窗。
Step9. 使用[匯入(Merge) ]按鈕將新增的元件資料庫匯入。
詳細說請見 5.5.4 介面控制區。
Step10. 按下[工具]>[擷取 FOV 影像]，重新擷取 FOV 影像即可。
3.4.10.7 Non CAD 功能新界面(v.2.4 版本後)
在 2.4 版後，Non CAD 功能界面更新如下，僅界面排列更新，功能如同上述各章節所
敘述。
Test Research Inc.
TR7500 Series User Guide–Software 163
3.4.10.8 新 Non CAD 製作方式(v.3.6 版本後)
為節省標準 Non CAD 程式製作時間，本方法採用在 8X8 的大圖影像上進行。使用本
Non CAD 功能，系統可自動判定元件角度，可完全於離線編輯器上製作。
Step1. 在登錄檔中新增 DWORD 參數 Newnoncad = 1。
Step2. 重新開啟程式，選擇[程式]>[無 CAD 資料]>[教導]以開啟本
Test Research Inc.
164 TR7700 SII User Guide–Software
功能。此功能只在未載入專案(*.pre)時使用。
Step3. 當系統已經有掃過整板的圖，系統會出現以下視窗，選擇
[是]，表示要載入之前抓取的影像進行編輯，必須在之前有
抓取影像，即在[C:\noncaddata]資料夾中存在有影像資料才
可以載入。選擇[否]，表示要重新抓取影像，且原先儲存在
[C:\noncaddata]資料夾中的影像會被清除。
Step4. 接著系統會出現以下視窗。使用者需選擇在掃完 8X8 的大圖
後，是否要在 AOI 上進行 Non CAD 製作，還是在離線編輯
器上進行。選擇[是]，系統就不會儲存單張 FOV 影像；選擇
[否]，系統除了大圖影像外亦會儲存 FOV 影像工使用者複製
到遠端編輯器使用。
Step5. 設定檢測版的的左上角及右下角位置，接著系統會自動進行
掃圖動作。
