Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 155
Test Research Inc.
154 TR7700 SII User Guide–Software

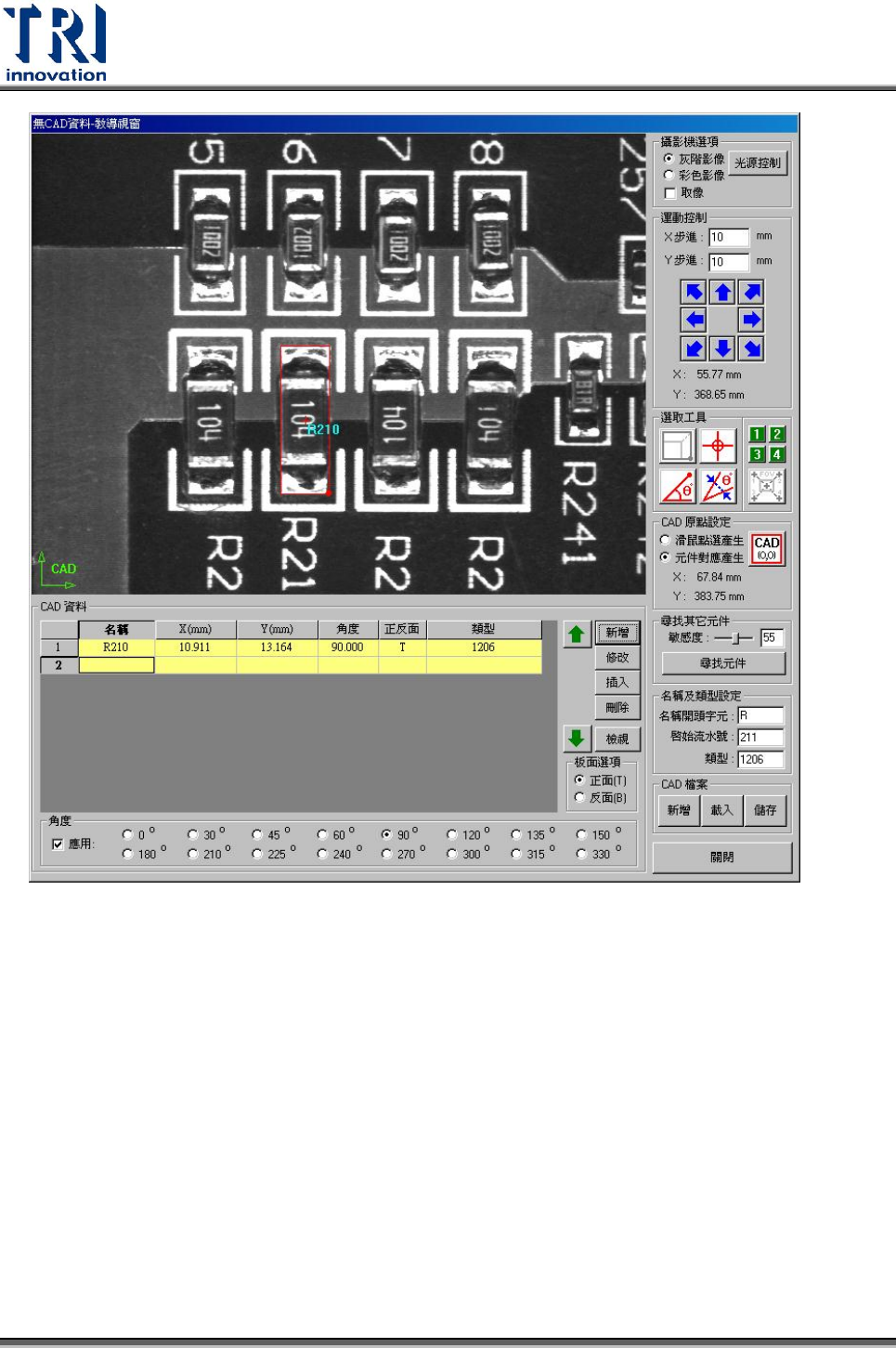

修改：先在列表中選擇一個欲修改的元件後，按此按鈕系統會根據[選取工具]所定
義的中心座標位置修改[座標]、定義的角度修改[角度]以及點選的板面選項修改[正
反面]。
插入：先在列表中選擇欲插入的位置後，按此按鈕系統會根據[名稱及類型設定]欄
位內容、[板面選項]、[角度]以及[選取工具]所定義的中心座標位置，新增一個元件
至[CAD]資料列表中。
刪除：先在列表中選擇欲刪除的元件後，按此按鈕即可刪除該元件。
檢視：先在列表中選擇一元件後，按此按鈕即可將攝影機移到該元件上方。
板面選項：在此可以選擇元件是位於電路板的正面或是反面。選擇後新增的元件會
根據所點選的板面去做設定。亦或在已經存在的資料列表中選擇欲更改的[正反面欄
位]後，點選[正面]或[反面]，資料及可立即被修改。
上下箭頭：先在列表中選擇一元件後，按此按鈕即可將該元件在列表中的位置往上
或往下移動。

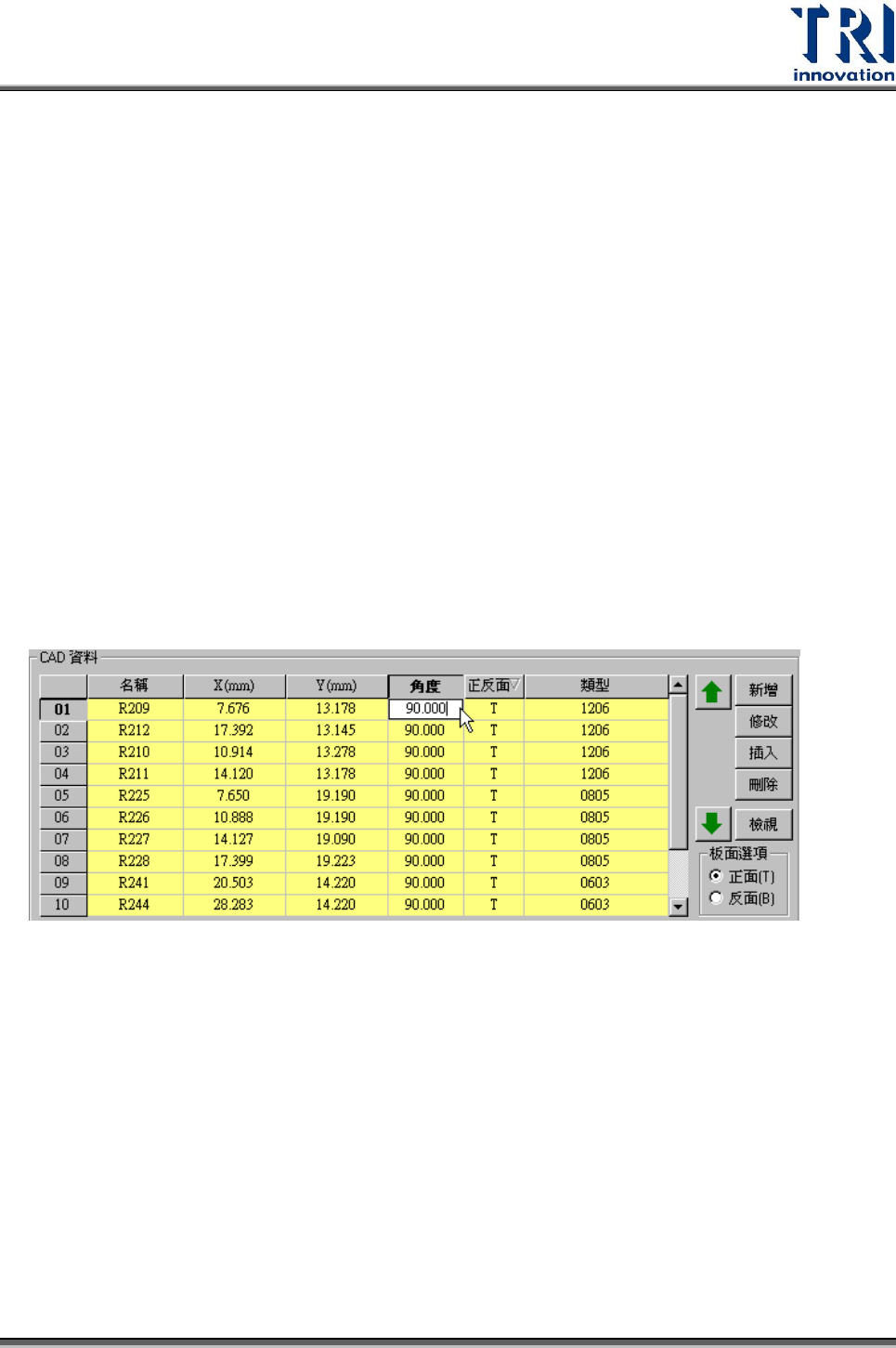

CAD 資料：在資料列表中任何欄位上點選滑鼠左鍵兩下，即可直接修改其內容。

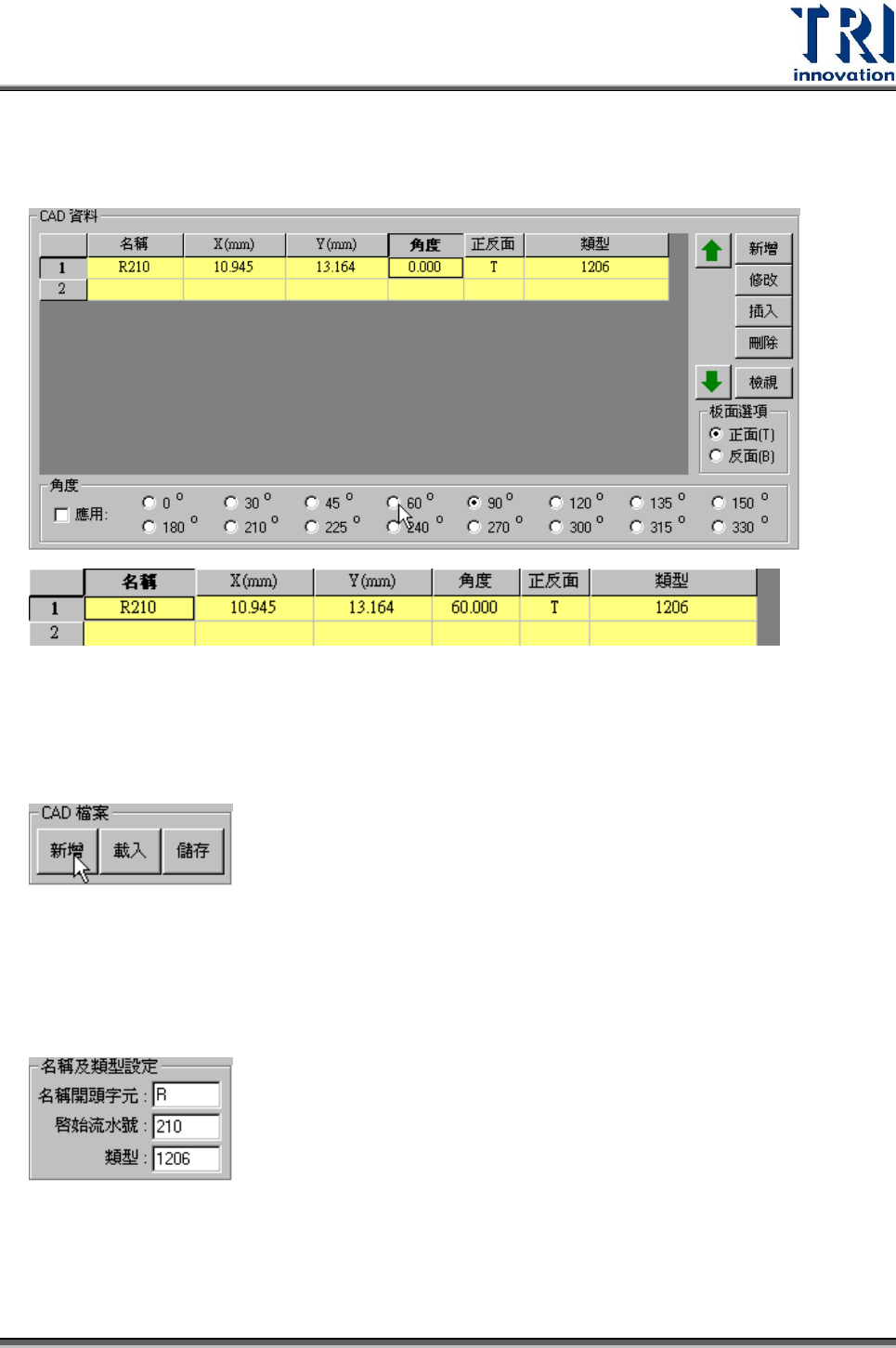

6. 角度：定義元件角度的工具。
在使用方塊工具建立元件座標時，若將[應用]選項打勾，且點選該座標的角度，則所
建立的 CAD 資料之[角度]欄位即會自動輸入所點選的角度值。若沒有打勾的話，CAD
資料之角度會預設為 0 度。
Test Research Inc.
TR7500 Series User Guide–Software 155
Test Research Inc.
156 TR7700 SII User Guide–Software
或在已經存在的資料列表中選擇欲更改的[角度]後，點選[角度]欄位中其中一個角度
值，則角度資料及可立即被修改。
3.4.10.4 建立新座標檔流程
Step1. 選擇[CAD 檔案/新增]來開啟一個新檔。
Step2. 使用[運動控制]功能或在影像中點選滑鼠右鍵來移動攝影機
位置，使用[十字工具]移動到希望的位置後，按下
[CAD(0,0)]，設定原點位置。
Step3. 在[名稱及類型設定]輸入元件資訊。
