TR7500_Series_Software_ch_v4-6.pdf - 第118页
Test Resear ch Inc. 104 TR 7700 S II User Guid e – Softwar e Step5. 進版方向會影響 0 度 180 度判斷，所以要告知進版方向。以一帶多的模式 裡，只有手動設定條碼尾數號，才可以進行 0 度 180 度判斷。其他四 種模式 均不會做判斷。
Test Research Inc.
TR7500 Series User Guide–Software 103
Step6. 如果有找到，會根據條碼的末兩碼去判定現在板子是正面還
是背面， 根據正面或背面來產生相對應的 Barcode
Strings。

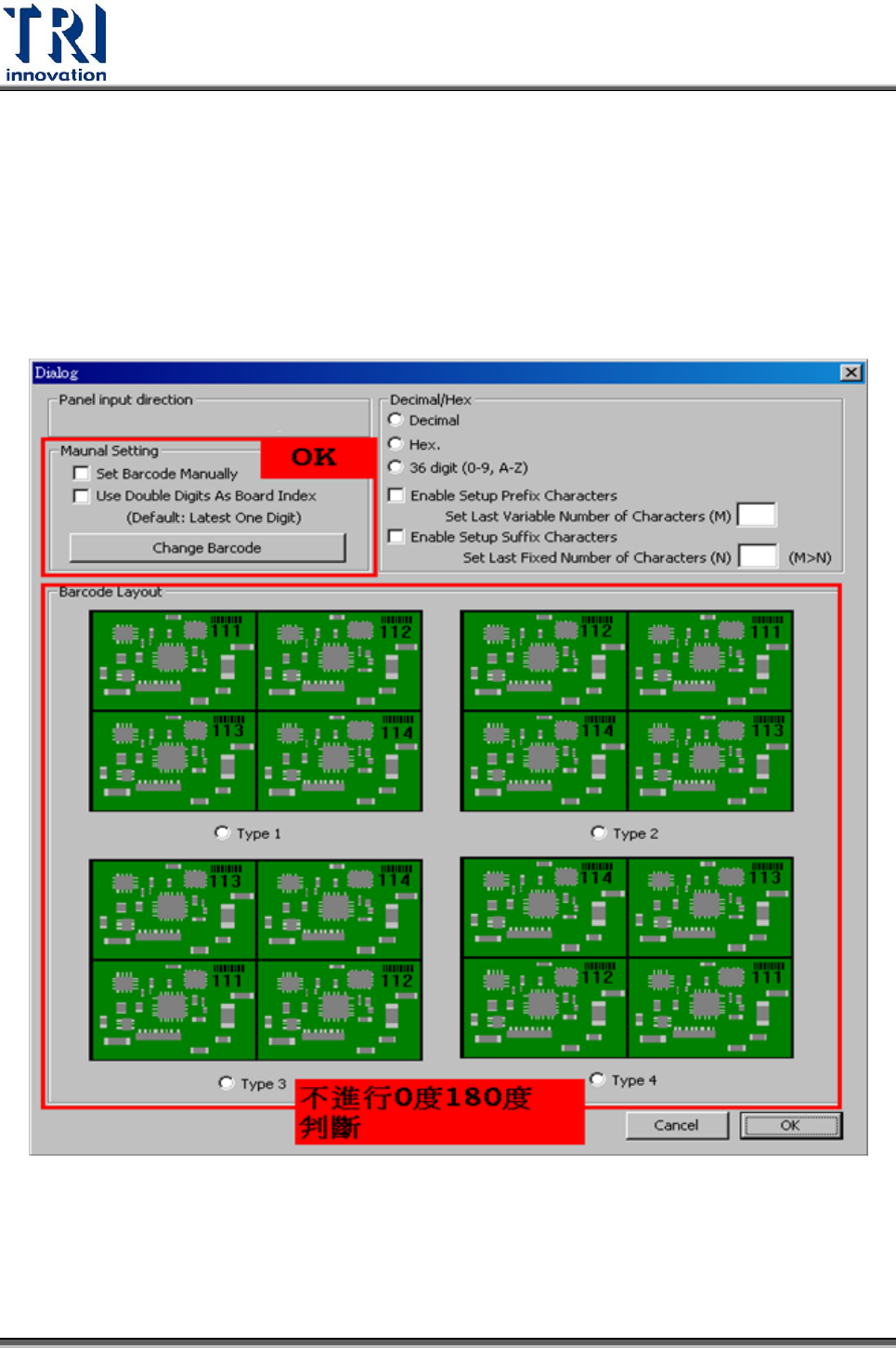

條碼以一帶多功能加入，根據讀到的條碼判斷待測板擺放位置為 0 度或 180 度。
此判斷模式只會套用在以一帶多，手動鍵入條碼尾數。

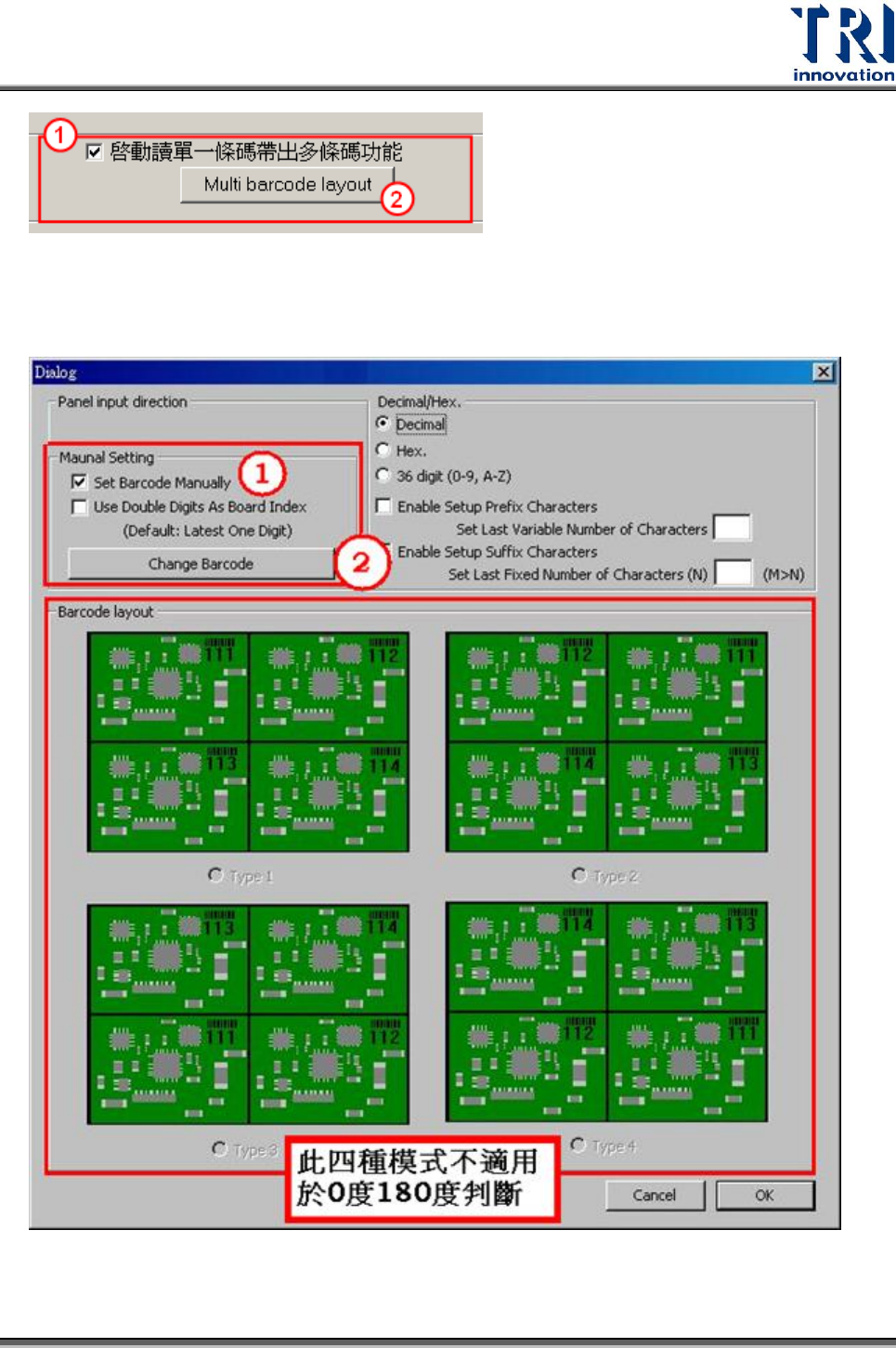

Step4. 啟動以一帶多的功能，選擇[Multi Barcode Layout]，準備設定條碼尾數。
Test Research Inc.
104 TR7700 SII User Guide–Software
Step5. 進版方向會影響 0 度 180 度判斷，所以要告知進版方向。以一帶多的模式
裡，只有手動設定條碼尾數號，才可以進行 0 度 180 度判斷。其他四種模式
均不會做判斷。
Test Research Inc.
TR7500 Series User Guide–Software 105
舉例說明
Step1. 開啟專案檔
Step2. 手動輸入每個板子的條碼尾數號
Step3. 硬體條碼器依序刷到 09260047, …
Step4. 結果為下圖，因為刷到尾數為 7 的條碼是屬於第一列，故判斷待測板為 0
度。
