3.7.12 量測工具
3.7.12.1 量測 Dot-Pitch 重複性(50 次)
系統將重複量測試校正片上兩個座標點的距離 50 次。
3.7.12.2 量測 Fiducial 0-1 重複性(50 次)
系統重複量測兩對位標記的距離 50 次，並將結果儲存在[C:\AOI]資料夾中，第一組
50 次的量測結果檔名為[fireport1.txt]，若再進行多次量測則檔名依序會存為
[fireport2.txt]、[fireport3.txt]…。進行量測前需選擇選擇電路板出板或不出板來進行
量測。
3.7.13 重送影像資料至維修站
1. 代料影像
此按鈕才有作用。按下此按鈕可以將維修站需要的影像資料(包含*dir.1、*.win、
*.img、*.bmp)再傳送一次到維修站電腦中，路徑為使用者在[參數/使用者模式/電路板
/維修站]中所設定的路徑。(需先勾起[參數]>[使用者模式]>[連接維修站]功能)
傳送成功後會出現以下訊息，請按[確定]。
Test Research Inc.
200 TR7700 SII User Guide–Software
Fov 影像
傳送標準板子的 FOV 影像到維修站。使用步驟如下：
1. 選擇[工具]>[擷取 FOV 取像]功能，將標準板的影像，存到[FOVImage]資料夾下。
2. 選擇[工具]>[重送影像資料至維修]> [Fov 影像]。
3. 此功能會將[FOVImage]內的[*.bmp]檔轉成[*.jpg]檔，傳到維修站路徑下，機種名
稱的資料夾內。
3.7.14 啟動檢測資料收集
可將每一次檢測中選擇元件的測試結果，以文字檔產生在與程式相同的資料夾中，檔

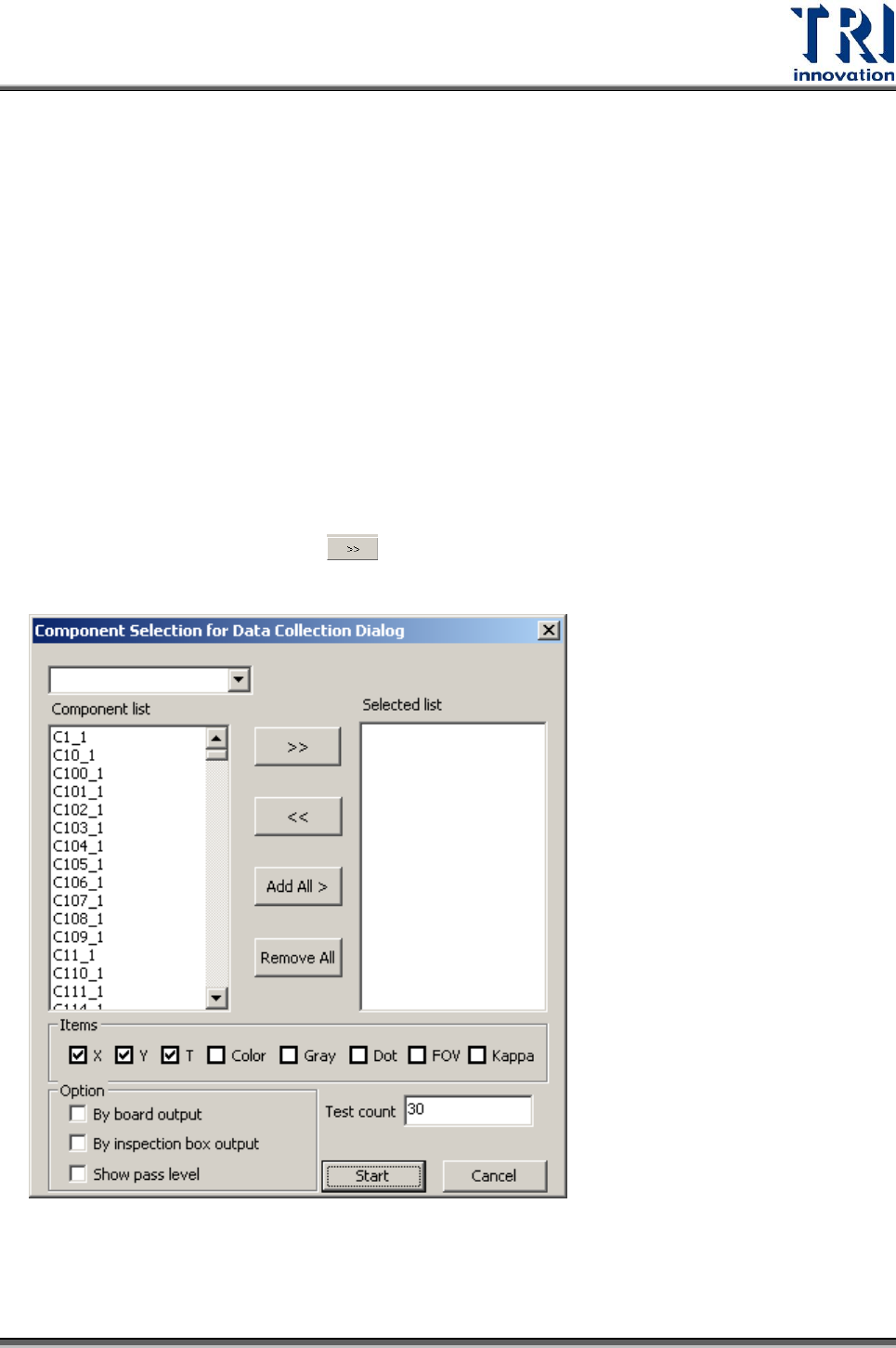

案以[西元年月日時分秒]命名。其介面如下圖所示，使用者可以從 Component list 中
選擇想要收集資料的元件(利用 按鈕增加到 Selected list)，然後勾選想要的 item
並且選擇想要的 Option，在按 Start 輸出檔案。
Test Research Inc.
TR7500 Series User Guide–Software 201
3.7.15 元件狀態
此功能須進入[Train]的畫面中才可以點選。

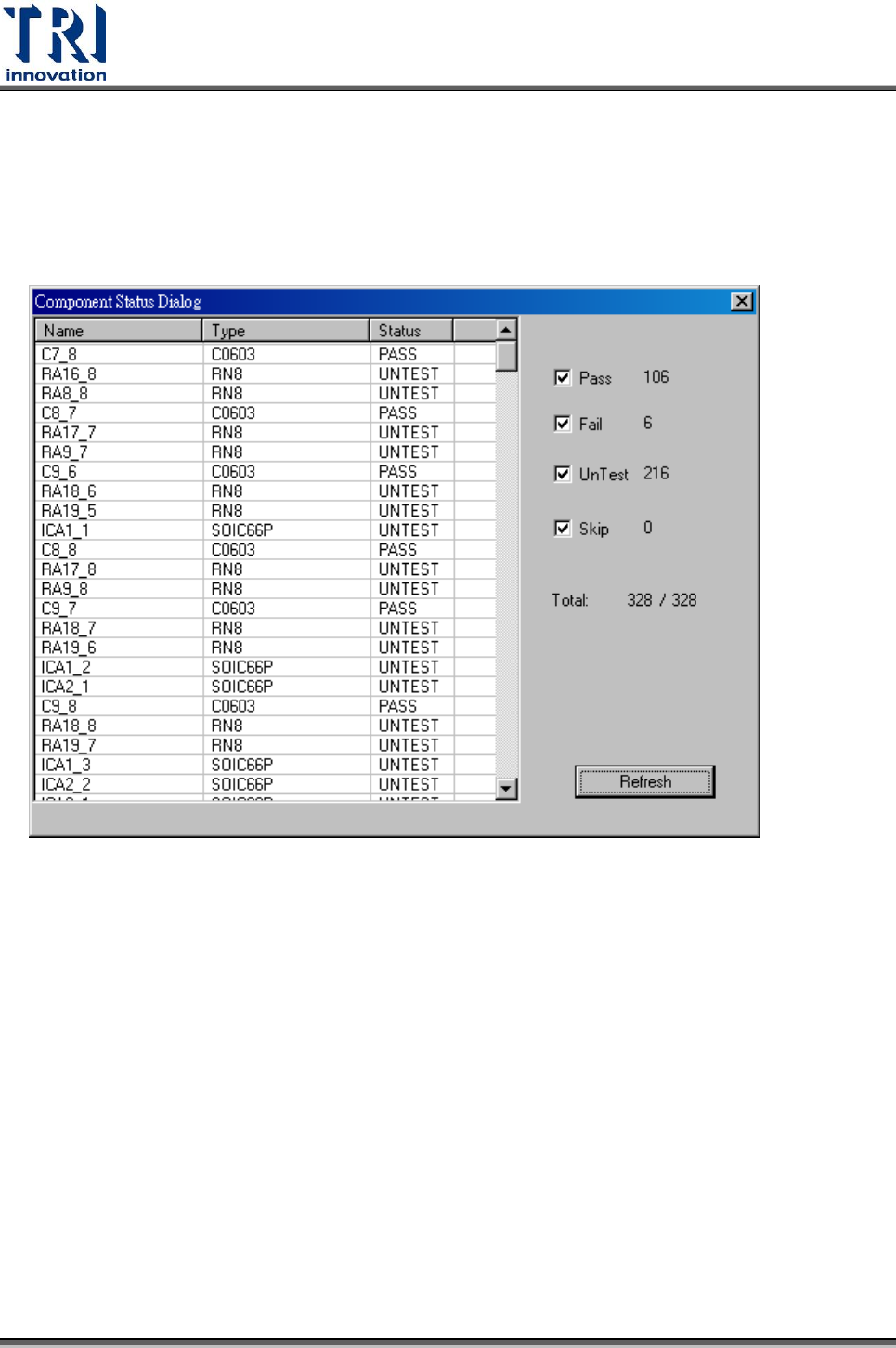

勾選[Pass]、[Fail]及[Untest]後，按下[Refresh]按鈕，系統會自動統計出本片板子檢測
時通過、缺點或是不測的元件數。
3.7.16 產生實體影像資料
產生影像資料至 ICT 或 ATE 設備。
