Edit Pad：可以直接點選[PAD Count]欄位修改 PAD 數。PAD 的預設值為系統依據
該類型元件資料庫(Library)中[Pin]框的數目自動計算。
Cancel：關閉並結束此視窗
HTML 格式之測試涵蓋率報告
檢視較詳細的測試涵蓋率報告，內容如下說明。
所需檔案：使用者在產生報告前，需先把[C:\AOI\Coverage Report.html]、
[C:\AOI\Coverage Report.xsl]、[C:\AOI\Coverage Report ByComponentType.xsl]以及
[C:\AOI\ Coverage Report ByComponent.xsl]這四個檔案複製到現在這個程式所在的目
錄下。
產生步驟：開啟欲產生報告的程式後，選擇[工具(Utilities)/測試涵蓋率(Coverage
Report)]，並按下[Save File]按鈕，系統除了輸出文字檔外，亦會輸出名為的[Coverage
Report.xml]檔案。接著到程式所在的目錄下，使用[Internet Explorer]開啟[Coverage
Report.html]檔案即可觀看測試涵蓋率報告。
報告格式：報告分為兩層，第一層包含缺點列表及總表。在總表的元件類型上以滑鼠
左鍵點兩下，可以進入第二層視窗觀看該類型元件的詳細資料。
Test Research Inc.
220 TR7700 SII User Guide–Software

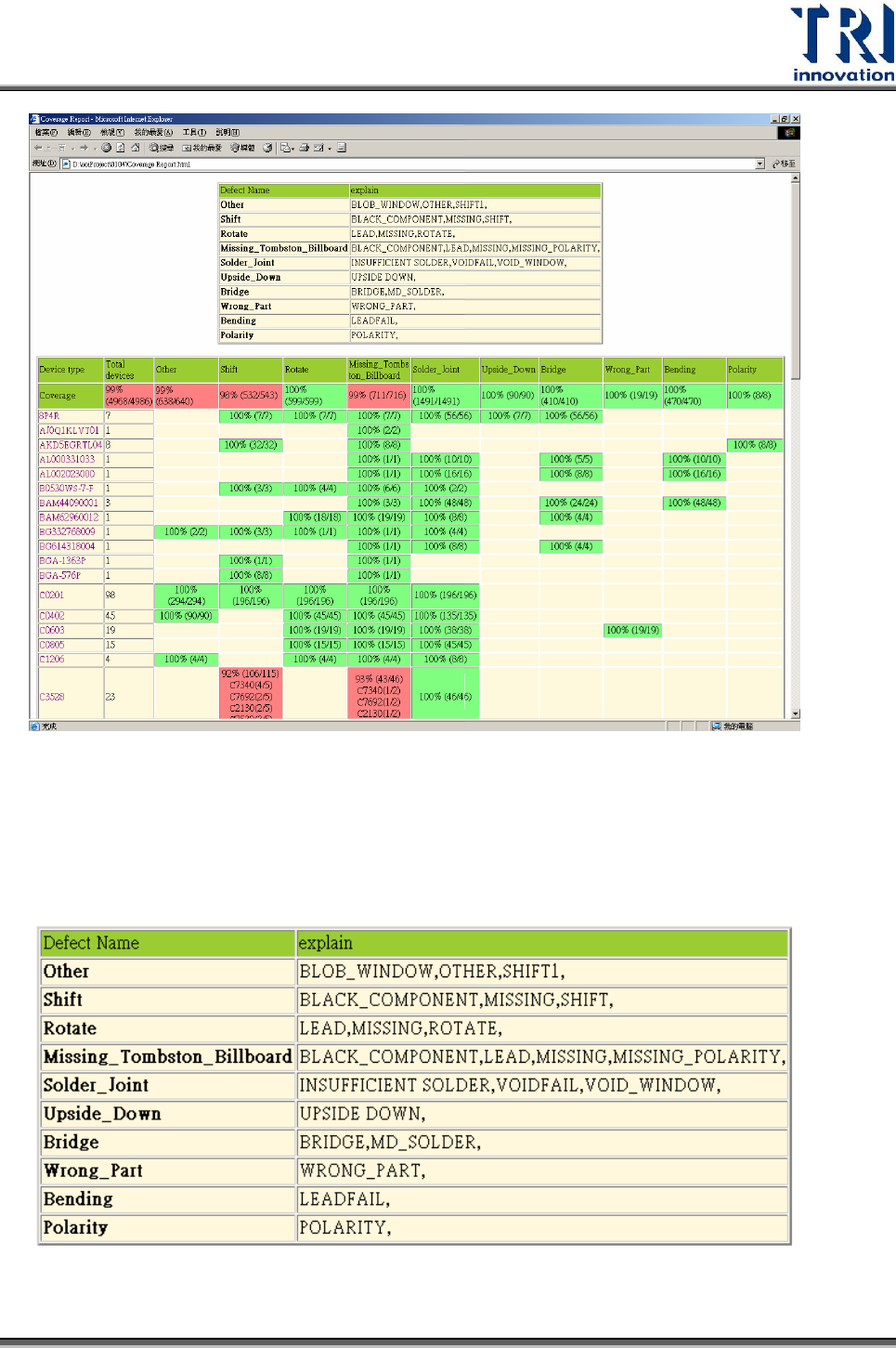

第一層缺點列表 –可以觀看各缺點(Defect)對應的[錯誤字串(FailString)]及所使用的演
算方法(Algorithm)，如下圖示。[Defect Name]欄位列出所有的[錯誤字串
(FailString)]，[explain]欄位列出該類型缺點有使用到的演算法。使用者可在
[C:\AOI\defect.txt]檔案中自行定義演算法所指定的錯誤名稱。
Test Research Inc.
TR7500 Series User Guide–Software 221
第一層總表：可以觀看各個元件類型的所有資訊。以下說明各區域表示的內容。
1. 總測試涵蓋率百分比(有檢測的檢測框數/應有檢測框總數)。
2. 列出本程式所用有缺點類型。
3. 各缺點類型的測試率(該缺點類型有檢測的檢測框數/所有該缺點類型應有檢測
框數)。若不為 100%者以紅色顯示。
4. 列出所有元件類型。在該元件類型名稱上雙擊滑鼠左鍵，會出現第二層明細
表列出該類型元件的詳細資料。
5. 各元件類型的元件數目。
6. 各元件類型所檢測的缺點類型測試率及明細。括號內容為(該元件類型中此缺
點類型有檢測的檢測框數/該元件類型中應有該缺點類型檢測框數)，測試率為
100%者表示所有該類型檢測框皆有檢測，以綠色顯示，測試率不為 100%者
以紅色顯示，並在表中列出測試率不到 100%的元件名稱及明細(該元件有檢
測的該錯誤類型檢測框數/該元件該錯誤類型應有檢測框總數)。
