Test Research Inc.
TR7500 Series User Guide–Software 439

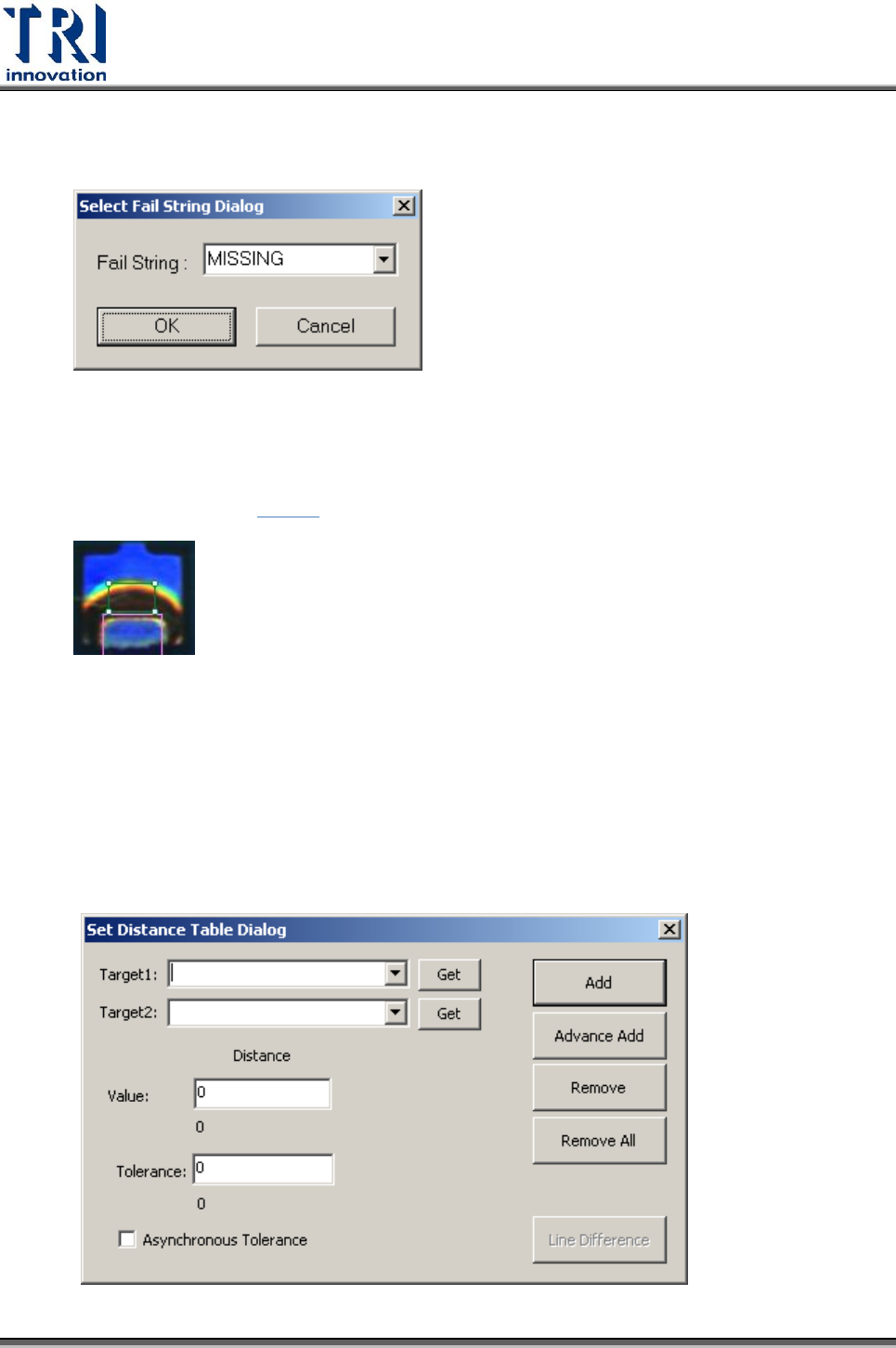

4. 設定錯誤顯示結果：對於選擇的檢測框的錯誤名稱。用法同 Library 步驟中所設
定的[錯誤結果]。
5. 設定權重：設定代料影像的權重。
6. 設定遮罩：對於選取的[Void]框或[Extra Blob]框設定遮罩。設定遮罩的區域將不
被檢測，有設定遮罩的檢測框，其四角落會以小圓圈加以標示如下圖所示。關於
遮罩的設定請參見 4.9.8.2。
7. 設定料號：按下此按鈕可對選擇的元件類型輸入其料號。料號建立後可選擇是否
要取代元件類型欄位丟到維修站。
8. 設定腳位名稱：可自行指定 Pin 的編號。(此編號在 Repair Station 中可顯示出
來)。
9. 設定距離：提供點對點、點對線、線對線和 Light Bar 平整度的量測。
測量同一元件上二個檢測框距離的設定界面：
Test Research Inc.
440 TR7700 SII User Guide–Software

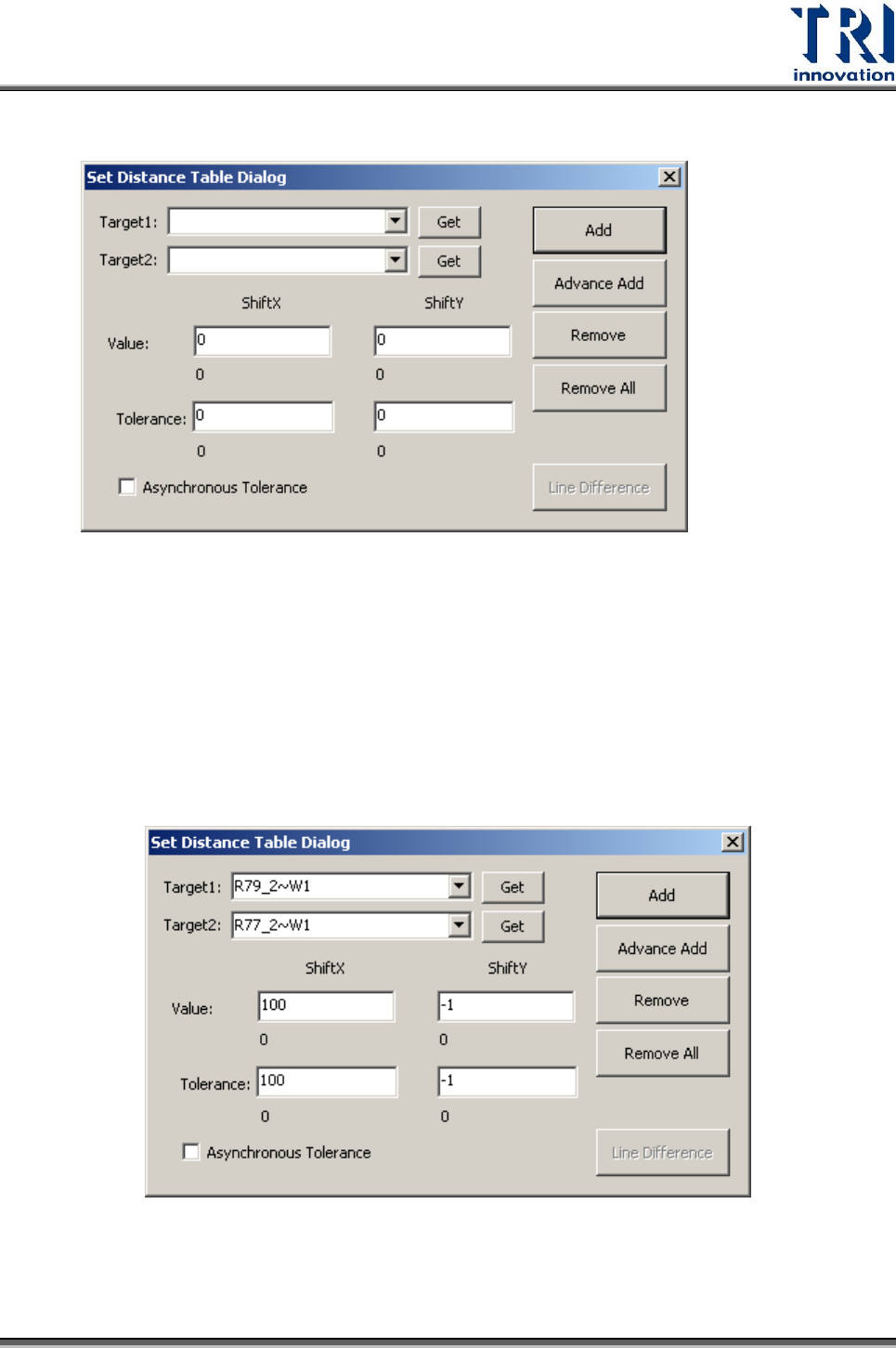

測量兩個元件距離的設定界面：
Target1、Target2：量測距離的二個檢測框名稱。在[Target1]中選擇一個檢測框
後，系統會在[Target2]欄位中，以下拉選單列出所有與[Target1]的檢測框有關的
設定。
Get：將 FOV 內被選取的的檢測框名稱帶到 Target 內。
Value：ShiftX、ShiftY 的設定值，若 Target 有一個為測線的框(CalDistance)，則
ShiftX 和 ShiftY 只要設一個就可以了。
Tolerance：ShiftX、ShiftY 偏移的容忍值。如果將 Shift Y 的 Value/Tolerance 設
為-1，則點對點則計算直線距離。
Result：顯示檢測結果。
Add：將本設定加入，若所選的二個檢測框為同一個元件則可以[By Type]增加。
Test Research Inc.
TR7500 Series User Guide–Software 441

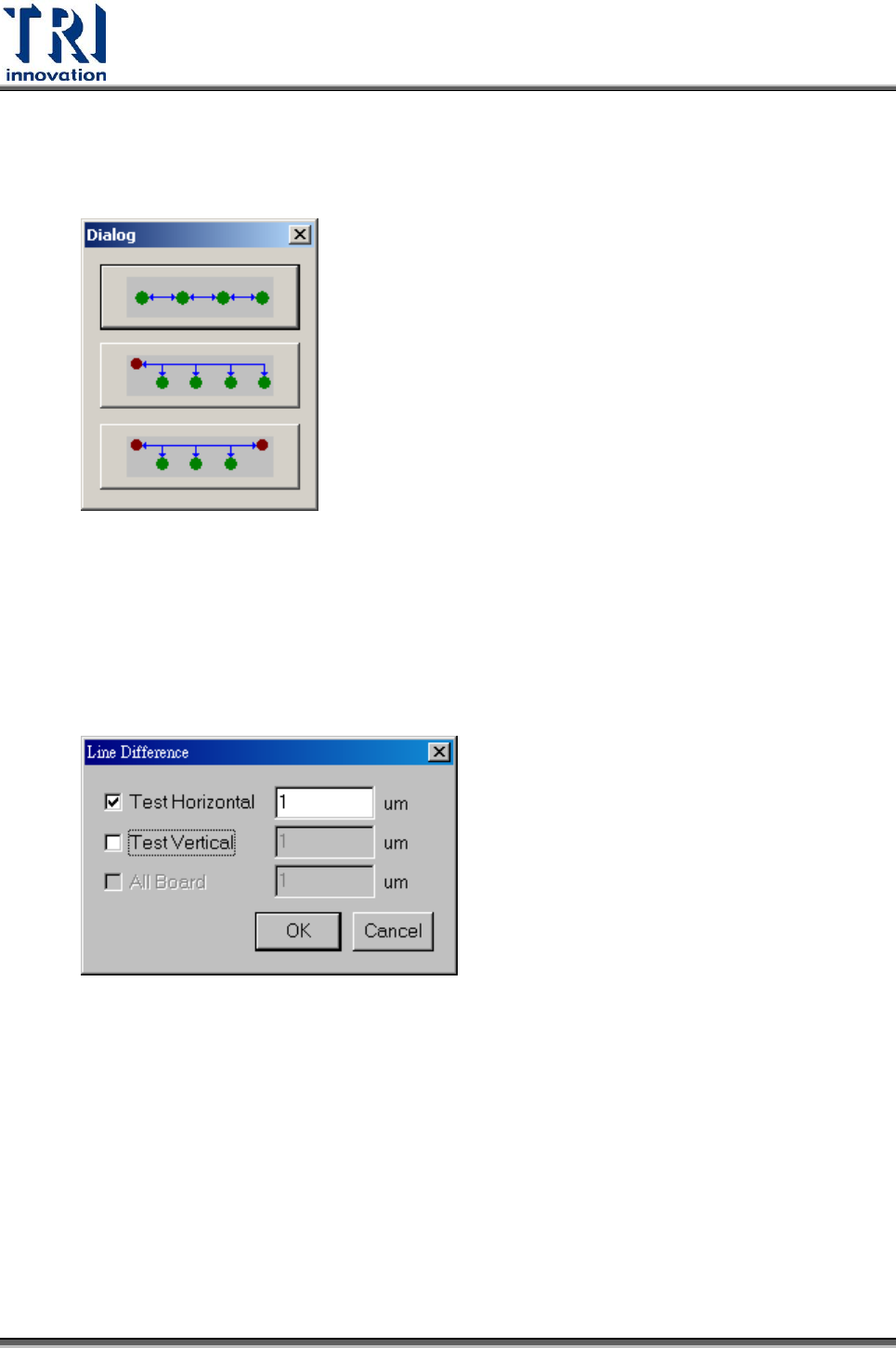

Advanced Add：將本設定加入，且有以下三種方式可選擇將設定套用在指定的其
他檢測框上。第一種方式為系統自動計算，將此設定帶入列於同一個水平上，有
相同距離的檢測框。另外兩個功能暫不開放。
Remove：移除目前[Target1]及[Target2]中所選擇的檢測框的設定。若所選的二
個檢測框為同一個元件則可以 by type 移除。
Remove All：移除在[Target 1]中所選擇的檢測框的所有相關設定。
Line Difference：可在此設定指定[Line Difference]設定。[Test Horizontal]表示測
試水平排成同一列元件的上下偏移，[Test Vertical]表示測試垂直排成同一列元件
的左右偏移，[All]表示其他方向的測試。
Asynchronous Tolerance：勾選後，可以設定 Tolerance 值的正負範圍。(左邊
欄位為負右邊欄位為正值)
