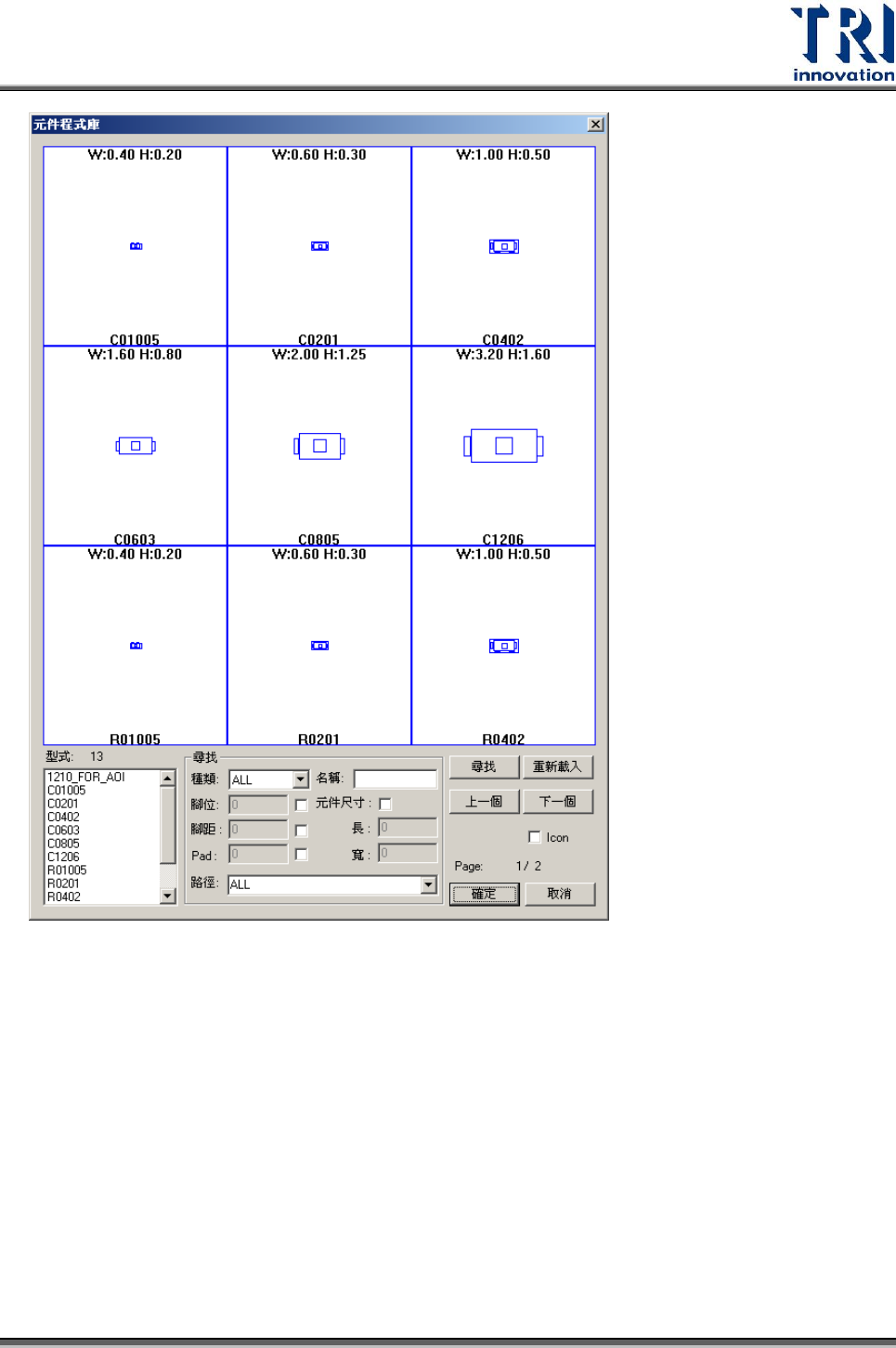

1. 圖形選擇區：以圖形表示各形式的資料庫圖形。
2. 類型區：將所有存放的元件資料庫列出來。
3. 尋找功能區：輸入條件後按下[尋找]按鈕，可找出所需的元件資料庫。
種類：系統自動將各種形式元件區分為 IC、CHIP、Other 等等的種類，可以根據此分
類尋找或選擇[ALL]在所有種類中尋找。
名稱：輸入形式的名稱來尋找資料庫檔案。
腳位：IC 腳的總數。
腳距：單位為 um。

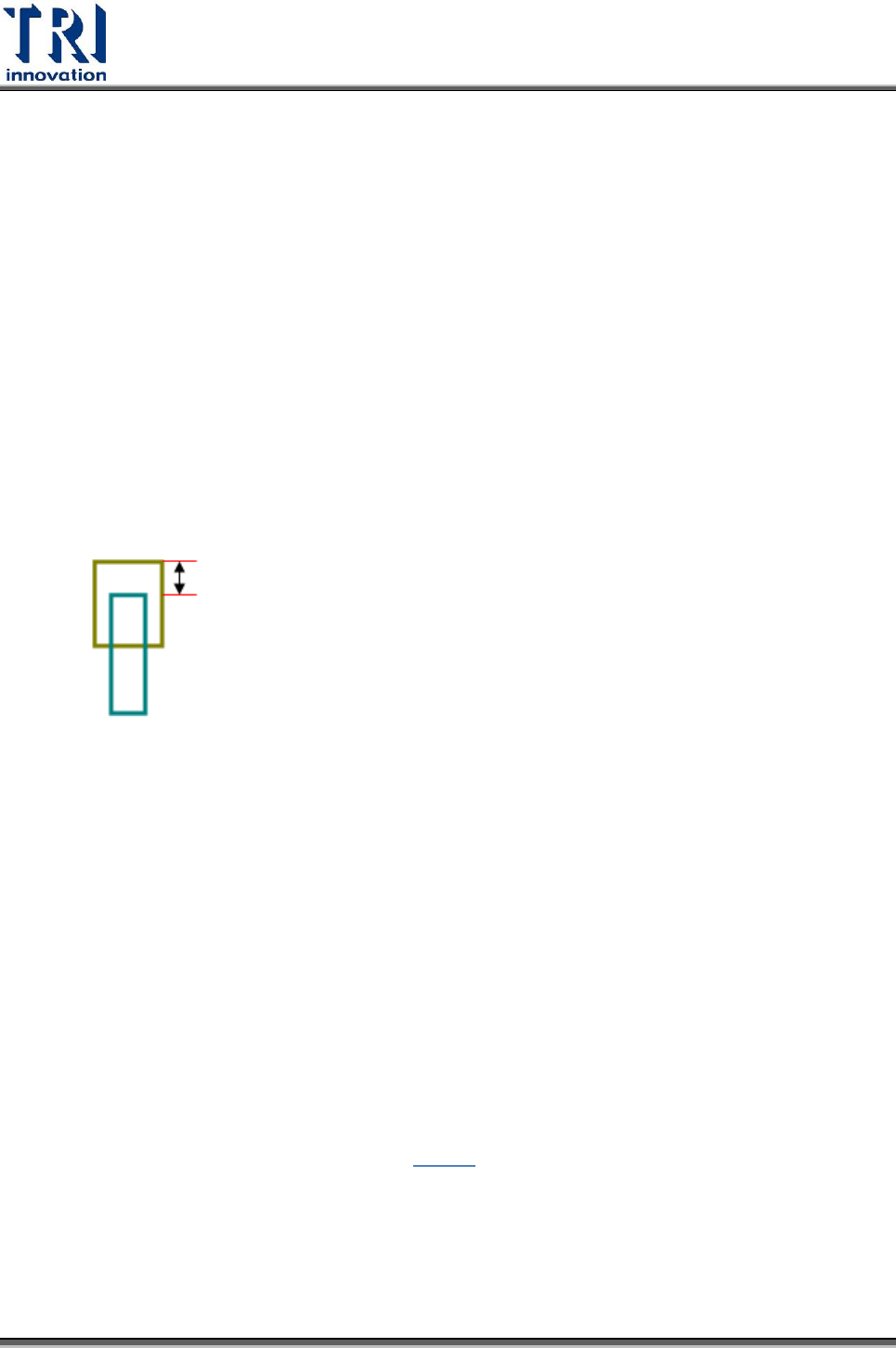

Pad：PAD 外露部分的長度。單位為 um，在元件資料庫中有建立[焊盤(PAD)]框的元
件才會有此資訊。
元件尺寸 –勾選表示搜尋時會以 Body 框的大小為標準，將長寬差距在 200um 以內的
元件顯示出來。
路徑：可選擇只從指定的路徑中尋找合乎條件的資料。
尋找：按下後系統會依照所輸入條件尋找。
4. 重新載入：按下此按鈕可將元件資料庫更新至最新狀態。在程式開啟後若元件資
料庫的資料有被變更時可按此鈕更新。
5. 上一個、下一個、Page：按下按鈕可分別跳至前一頁及後一頁，Page 表示目前的
頁數以及總頁數。
6. 確定：按下後可將選取的元件資料庫套用到目前的形式上，若在圖形表示區域雙
擊滑鼠左鍵亦有相同效果。
7. Icon：若該類型的元件資料庫有儲存圖示，則勾選此項目時，會以圖示取代檢測
框配置圖形。儲存圖示方式請參見 4.9.7.6。此功能目前不適用於 7700。
8. 取消：按下後關閉此對話方塊。
Test Research Inc.
312 TR7700 SII User Guide–Software
載入元件程式庫資料步驟：
Step1. 在[元件程式庫]視窗中輸入所需的條件之後，按下[尋找]按
鈕，系統將會 列出所有符合條件的資料庫形式。
Step2. 在目標資料庫的繪圖區上雙擊滑鼠左鍵，或在目標資料庫的
繪圖區上按一下滑鼠左鍵選取，接著按下[確定]按鈕。

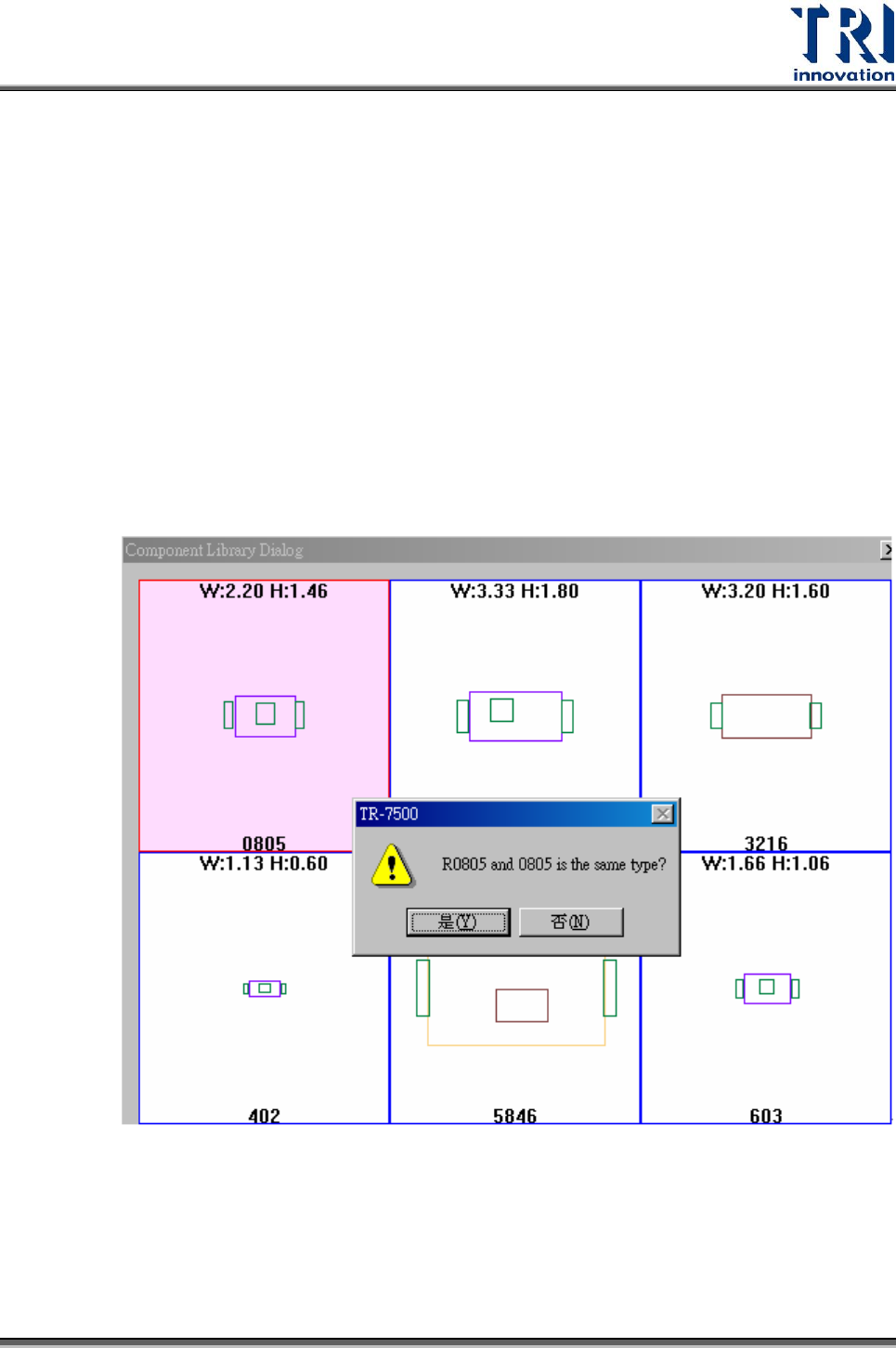

Step3. 系統會詢問目前元件的形式與所選擇的元件形式是否相同。
若按[是]，則表示兩個形式是代表相同的東西，則目前的形
式將會被視為選擇形式的一個子項目，編輯完成後存檔時會
以選擇的資料庫名稱存檔。若按[否]，表示兩者是不同的種
類，編輯完成後存檔時會以目前的形命名式名稱。舉以下狀
況為例，目前所編輯的是[R0805]，而資料庫中已經存在
[0805]的資料庫，希望能夠將他套用到[R0805]中使用。
選擇[是]：[R0805]將會被存為[0805]的一個次名稱，將[0805]的資料庫匯入後，若有
對資料庫作修改，則存檔時也會存成[0805]這個名稱。未來其他程式若存在[R0805]這
個形式的元件，則會直接套用[0805]這元件資料庫。
