Test Research Inc.
486 TR7700 SII User Guide–Software
1. 上 FOV
按下此按鈕後系統會根據所設定的搜尋條件往前搜尋符合的 FOV。
2. 下 FOV
按下此按鈕後系統會根據所設定的搜尋條件往後搜尋 FOV。
3. 檢測
對於目前的 FOV 影像做檢測，顯示出目前 FOV 的檢測結果。
4. ATPG Library
點選後，系統會跳出 Library 編輯畫面供使用者編輯。
5. 匯入
將元件資料庫匯入指定元件，重新匯入資料庫後，必須重新取得 FOV 影像。
匯入步驟：

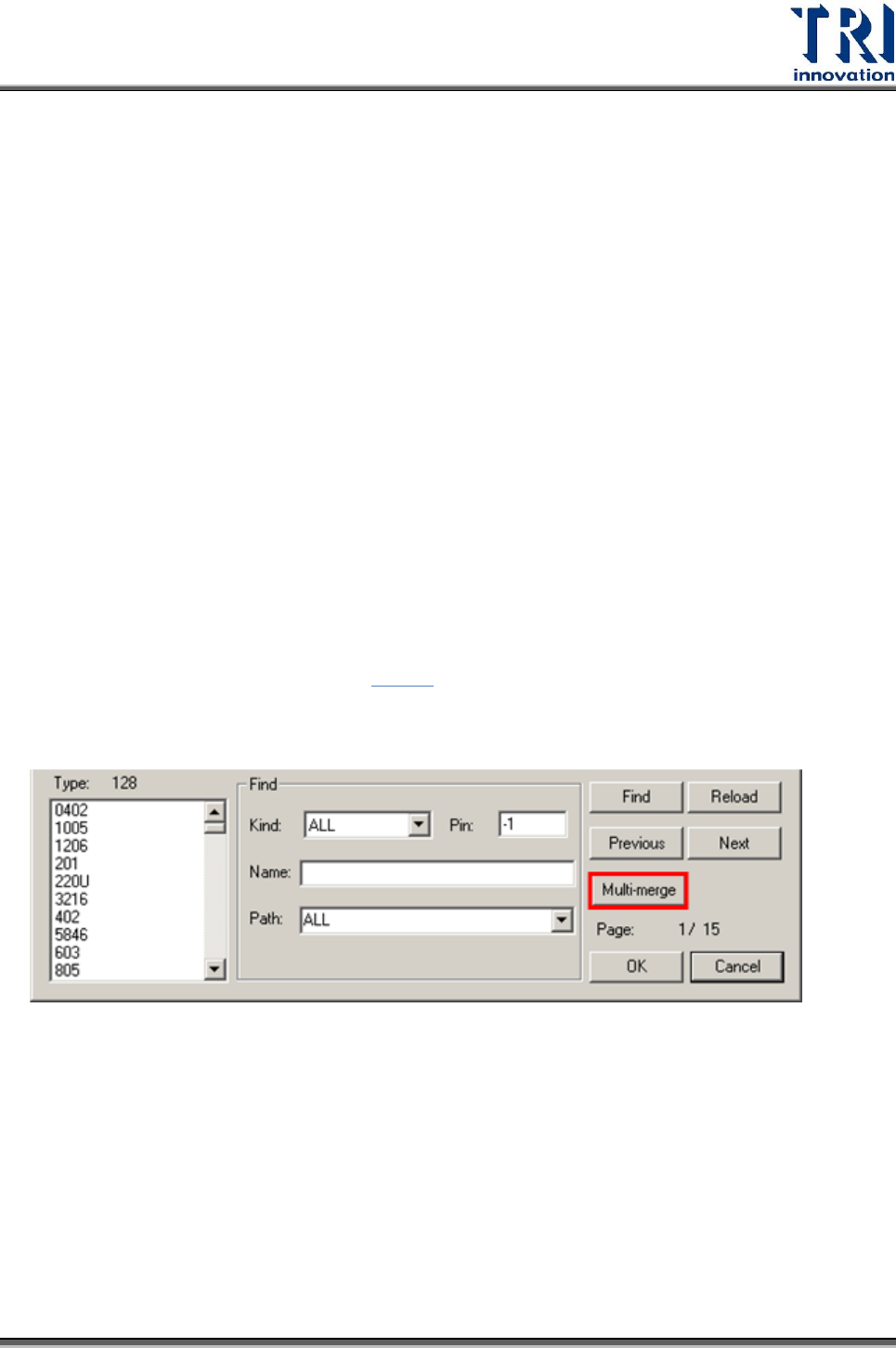

Step1. 按下[匯入]按鈕會出現匯入元件程式庫視窗，視窗之詳細功
能請參閱 4.9.2.2。選定欲匯入的資料庫後按下確定。或者使
用[Multi-merge]功能，可以一次選擇多個類型的元件，以元
件資料庫中所儲存該元件的元件資料進行[Merge]的動作。

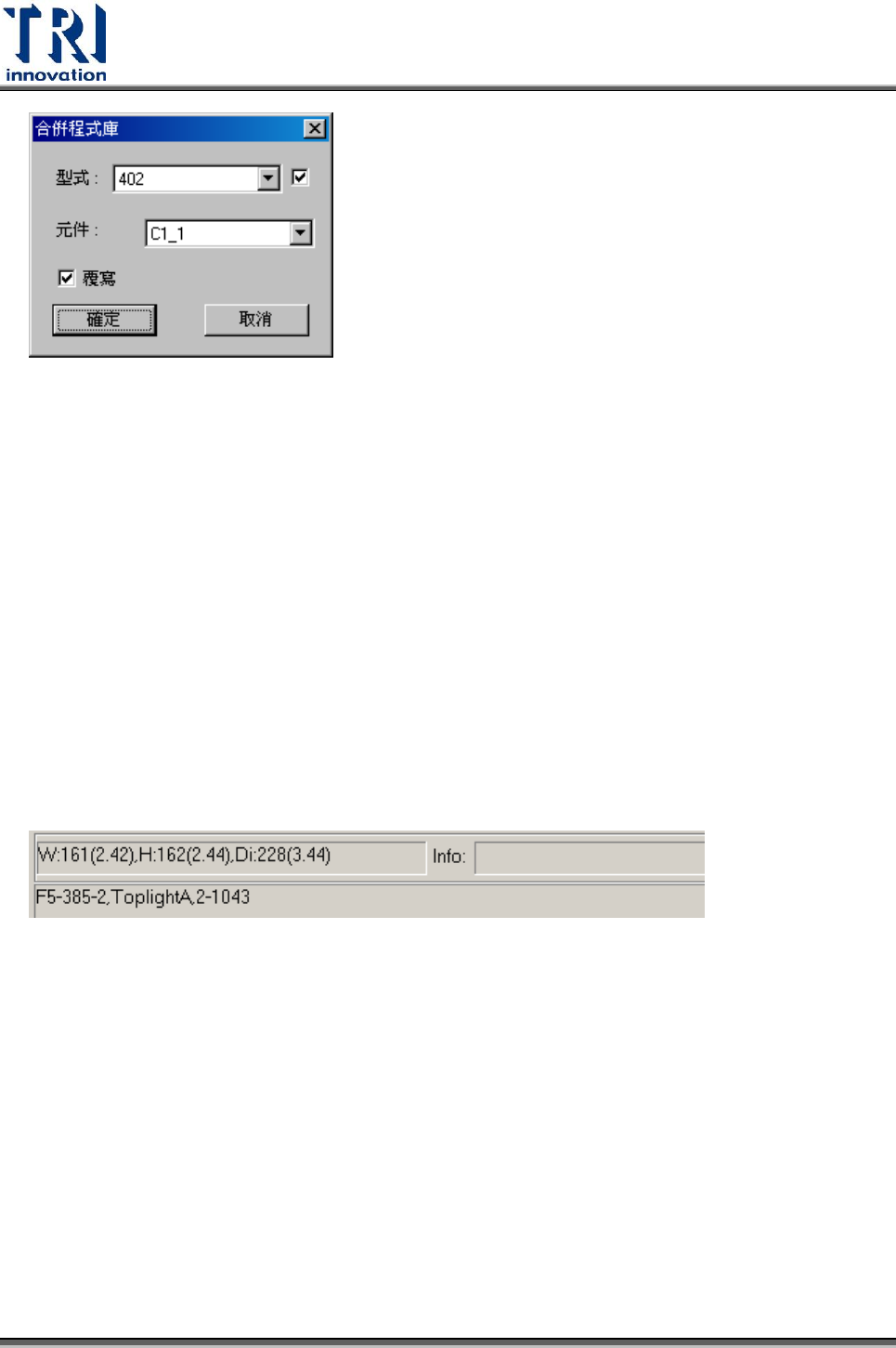

Step2. 出現以下對話框，需在此對話框中輸入要將此程式庫匯入的
目標元件。
Test Research Inc.
TR7500 Series User Guide–Software 487
形式：選擇目標元件的形式，若在後方方塊打勾表示套用到此形式所有的元件上。
元件：若形式選項後方沒有打勾，則此欄位就要選擇一顆需要套用的元件。
覆寫：打勾表示不管原先有無檢測框一率覆寫，不打勾表示已經存在檢測框的元件
就不套用。
Step3. 重新取得 FOV 影像
6. 關閉(Close)
將本視窗關閉。
5.6.9 資訊區
1. FOV Name
表示 FOV 影像編號
2. FOV Lighting
表示這張影像使用的燈光名稱
3. 顯示萬用框的尺寸
W 表示萬用框水平方向長度，單位為畫素(pixel)，括號內單位為公厘(mm)。
H 表示萬用框垂直方向長度，單位為畫素(pixel)，括號內單位為公厘(mm)。
Di 表示萬用框對角線長度，單位為畫素(pixel)，括號內單位為公厘(mm)。
Test Research Inc.
488 TR7700 SII User Guide–Software
5.6.10 特殊功能區
1. 新增元件
新增一個元件至程式中，而此元件資訊也會存到 AOI 檔案中。
使用方式：
Step1. 將萬用框移動到元件的中心位置。
