Test Research Inc.
TR7500 Series User Guide–Software 183
Step9. 如果使用者放棄重新輸入有效的訂單編號，AOI 機台將不能
進行檢測(檢測按鈕會反白)。
Step10. 如果使用者希望修改專案檔中的訂單編號，則可選擇使用下
拉選單中[參數(Parameter)/ 電路板(Panel)]功能。

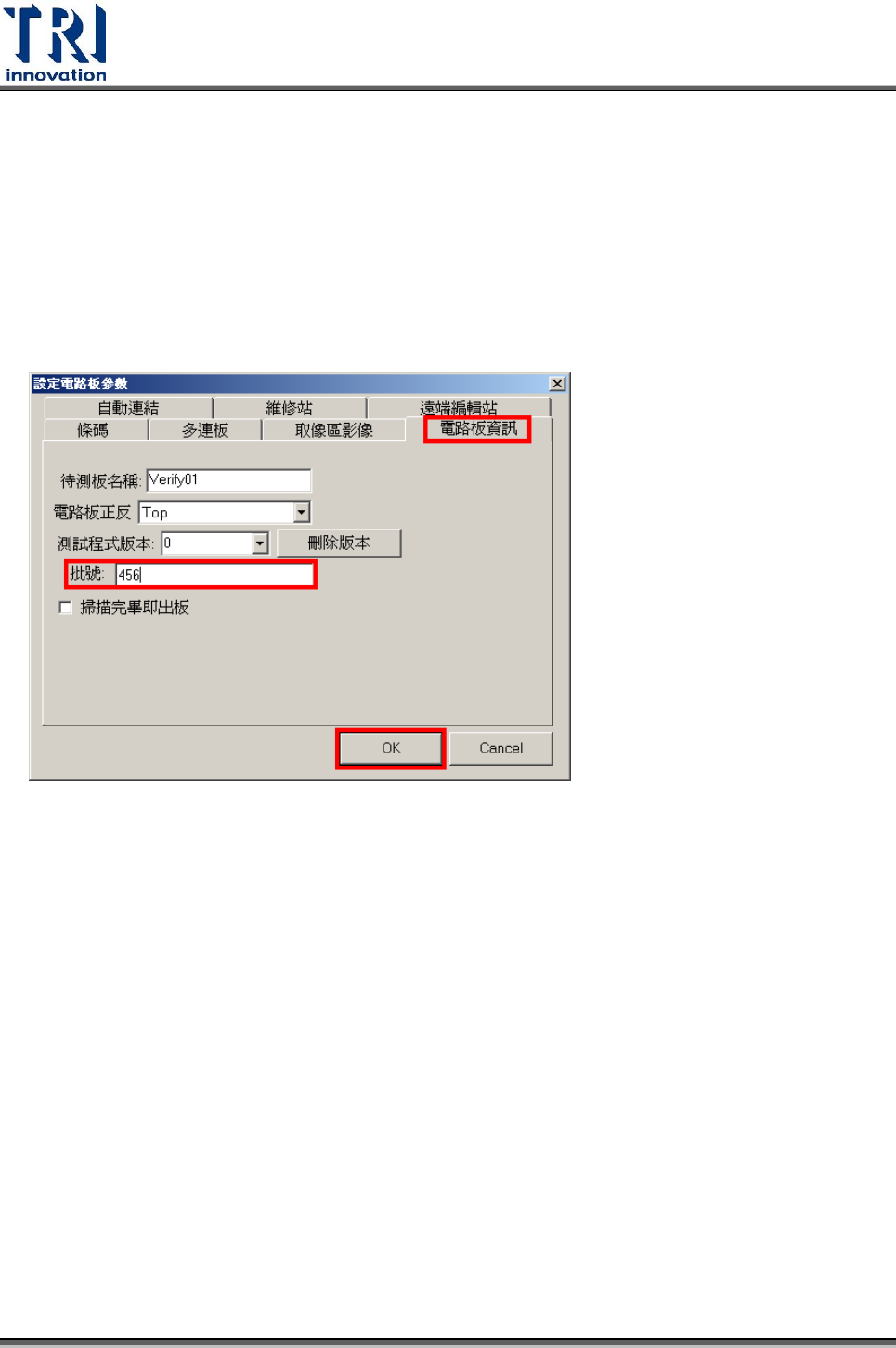

Step11. 選擇[電路板資訊(Panel Info)]可以針對訂單批號(Lot Number)
進行修改，在使用者按下確認後，AOI 會將此訂單編號跟客
戶端的 SFC System 進行確認。
Liteon SFC 分析
此為客製化功能，請聯絡 TRI FAE 獲得更多操作訊息。
Accton/Joy Tech SFC 分析
此為客製化功能，請聯絡 TRI FAE 獲得更多操作訊息。
Kostal SFC 分析
此為客製化功能，請聯絡 TRI FAE 獲得更多操作訊息。
3.5.9 啟動同進同出
此功能僅在連線模式下使用。開啟該功能會自動將註冊表的[BoardSyncInOut] 值設為
1。PLC 的部分，將[同進同出]與[ReadBarcodeAfterBoardIn]兩個選項反黑。
Test Research Inc.
184 TR7700 SII User Guide–Software
3.5.10 啟動預讀條碼
此功能僅在連線模式下使用。開啟該功能會自動將註冊表的[BoardSyncInOut} 值 設為
1。PLC 的部分，將[ReadBarcodeAfterBoardIn]反黑。跟前段軌道通訊部份，除了原本
的黑綠線為要板訊號外，仍須加接一組紅藍線為硬體條碼的觸發訊號。如果硬體條碼
器為靜態取像較好(例：DataLogic)則將紅藍接在停板位置後觸發，如果硬體條碼器為
動態取像較好(例：Sick)則將紅藍接在軌道跟前站要板後觸發。
3.5.11 檢測前擷取電路板全圖
可以指定在檢測前先擷取電路板全圖影像至指定的資料夾。系統會在啟動功能後在每
次檢測找 FM 之前，執行 Capture Map，將掃下的 8X8 大圖，依 Barcode 或日期時間

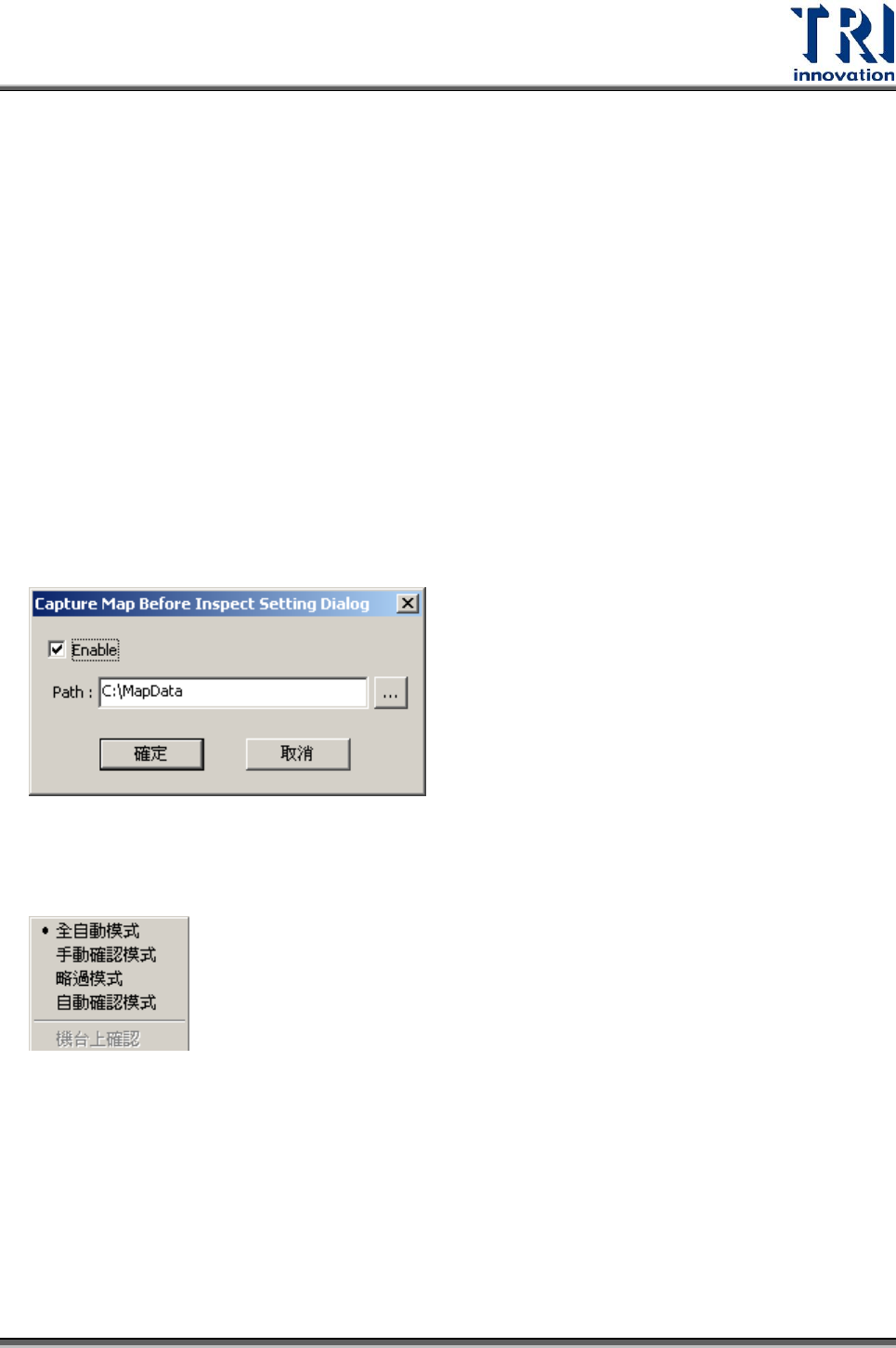

存在使用者指定的目錄下, 是否啟動及指定目錄皆依機台存在註冊表內。當選擇功能
後，會出現以下視窗，勾選[Enable]開啟功能設定，然後在 Path 下指定圖檔存取的目
錄。
3.6 操作
3.6.1 全自動模式
檢測後直接將結果輸出，並接著進行下一片電路板檢測。
Test Research Inc.
TR7500 Series User Guide–Software 185
3.6.2 手動確認模式
檢測後畫面停留在結果顯示畫面，需經人員確認電路板為通過或瑕疵板後才進行下一
片電路板檢測。
3.6.3 略過模式
檢測結果一率輸出為「Pass」。
3.6.4 自動確認模式
檢測後將直接將結果輸出，並接著進行下一片電路板檢測，且電路板瑕疵點位置圖放
大兩倍，直到下一片電路板的檢測結果出來為止。此功能可以提供線上作業人員利用
此圖示，直接比對確認電路板是否有瑕疵。
3.6.5 機台上確認
此功能只有在選擇[手動確認模式]時才可使用。原本資料會傳送至維修站，且由作
業人員在維修站上進行確認動作，勾選此選項後，人員需在機台上直接確認元件檢
測結果，傳送到維修站的資料就已經是確認過的，就不必再次確認。

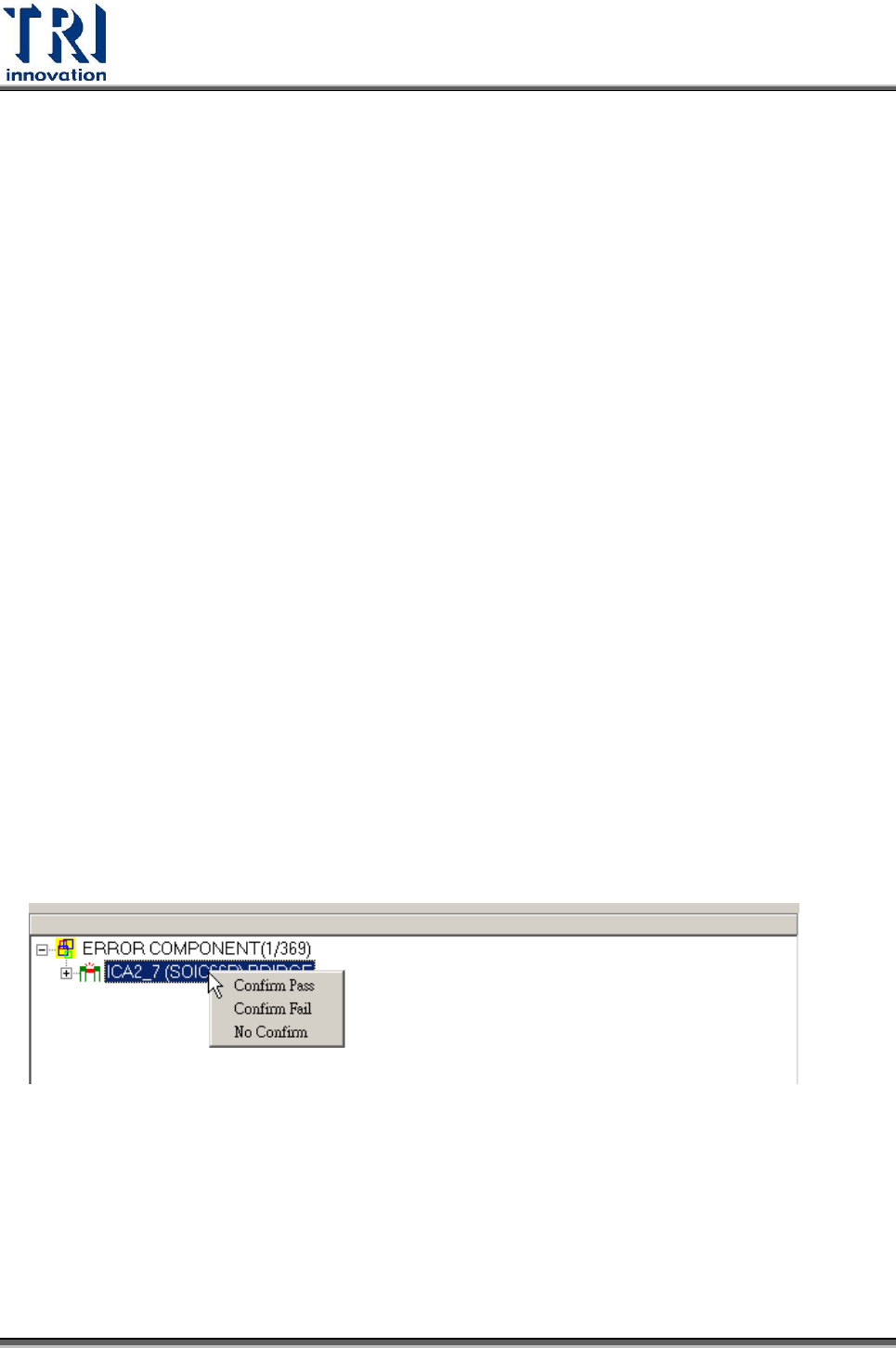

在缺點列表中按滑鼠右鍵，可以確認此缺點為通過、缺陷，或是回復不確認狀態。
也可以點選缺點後，按鍵盤[F8]表示[Confirm Pass]，[F7]表示[Confirm Fail]，[F6]
表示[No Confirm]。只要按下[確認正常板]按鈕的話，不論對於每一個元件缺點的個
別確認為何，一率以[Rpass]傳至維修站，其中不確認者會依整片電路板確認的結果
為結果。
