Test Research Inc.
TR7500 Series User Guide–Software 303

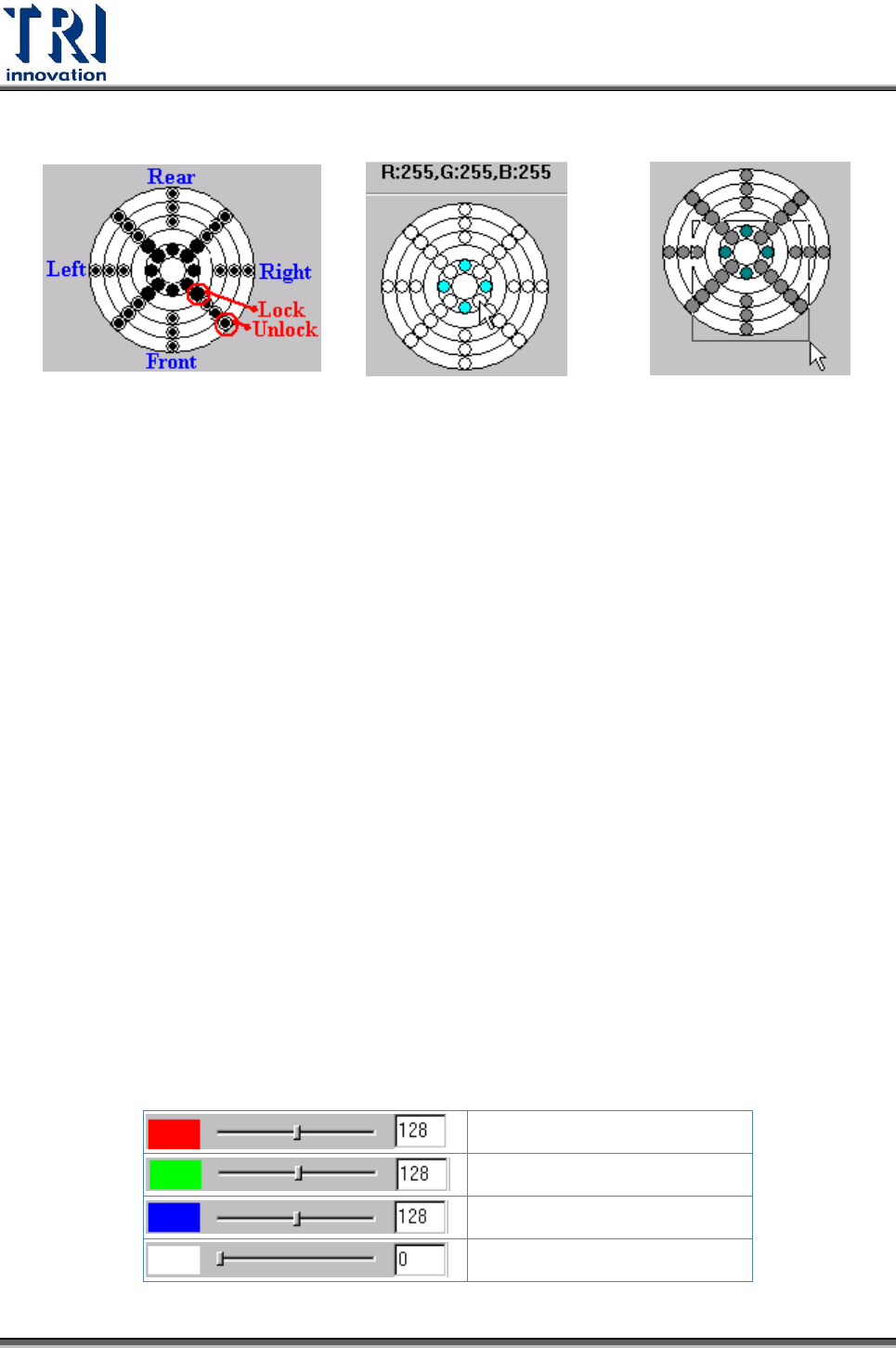

1. LED 區域控制：
此區以圖形表示 LED 板的各區域位置，圖示的下方表示前方的光源，如圖所示。光
源可以分成 36 區來作調整。
除了中央圓圈區域外的 28 區每區都可以分別調整紅、綠、藍三種光源之強弱。
正中央最小圓形部分是在控制同軸光源的亮度。(選配)
自光源調整區域以滑鼠左鍵點選可以將區域切換成開啟或關閉，開啟狀態以實心表
示，關閉狀態的區域以格線表示，原先呈開啟狀態的區域經點選會變成關閉狀態，
而原先呈關閉狀態的經點選後會變成開啟狀態，只有開啟狀態的區域可以被調整。
也可以點選滑鼠左鍵後使用拖曳的方式來開啟或關閉調整區域。需從左上角往右下
角拖曳才有選取的作用。
2. 範圍：可由此下拉式選單選取所需的電流強度[Level 1(40mA), Level 2(60mA),
Level 3(80mA), Level 4(100mA))。Level 越高，LED 的亮度就會越高。
3. 白平衡：對於目前選擇的燈光有做白平衡補償，7700 機台已經內建，所以此區不
須使用。
4. 強度：由此區域可調整 LED 的亮度，紅、綠、藍、白四色調整區表示分別調整該
色的 LED。調整的範圍為 0~255，可以使用左右拖曳圖示調整或在文字方塊中直
接輸入數值，數值越大表亮度越大。
所有顏色(All Color)：勾選本選項時，下方白色強度調整區域的功能會被切換成調
整全部開啟的區域。
調整紅色光大小
調整綠色光大小
調整藍色光大小
調整白色光大小
Test Research Inc.
304 TR7700 SII User Guide–Software
5. 名稱設定、註解：選擇燈光名稱。而註解欄位是使用者可以對於此種燈光加上說
明，使用者可選擇是否輸入。
6. 常用：按下按鈕則名稱設定的下拉式選單將精簡成只有[Barcodelight]、
[Fiducial0]、[Fiducial1]、[MapLight]、[ToplightA]、[ToplightB]及[ToplightC]等
預設燈光可以選擇。在燈光選擇上較為方便，按下後按鈕文字將變成[All]。
7. 全部：按下按鈕則名稱設定的下拉式選單將列出所有燈光，按下後按鈕文字將變
成[Normal]。
8. X 軸鏡射 ：本機種不適用本功能。
9. Y 軸鏡射：本機種不適用本功能。
10. 正轉 90 度 ：本機種不適用本功能。
11. 逆轉 90 度 ：本機種不適用本功能。

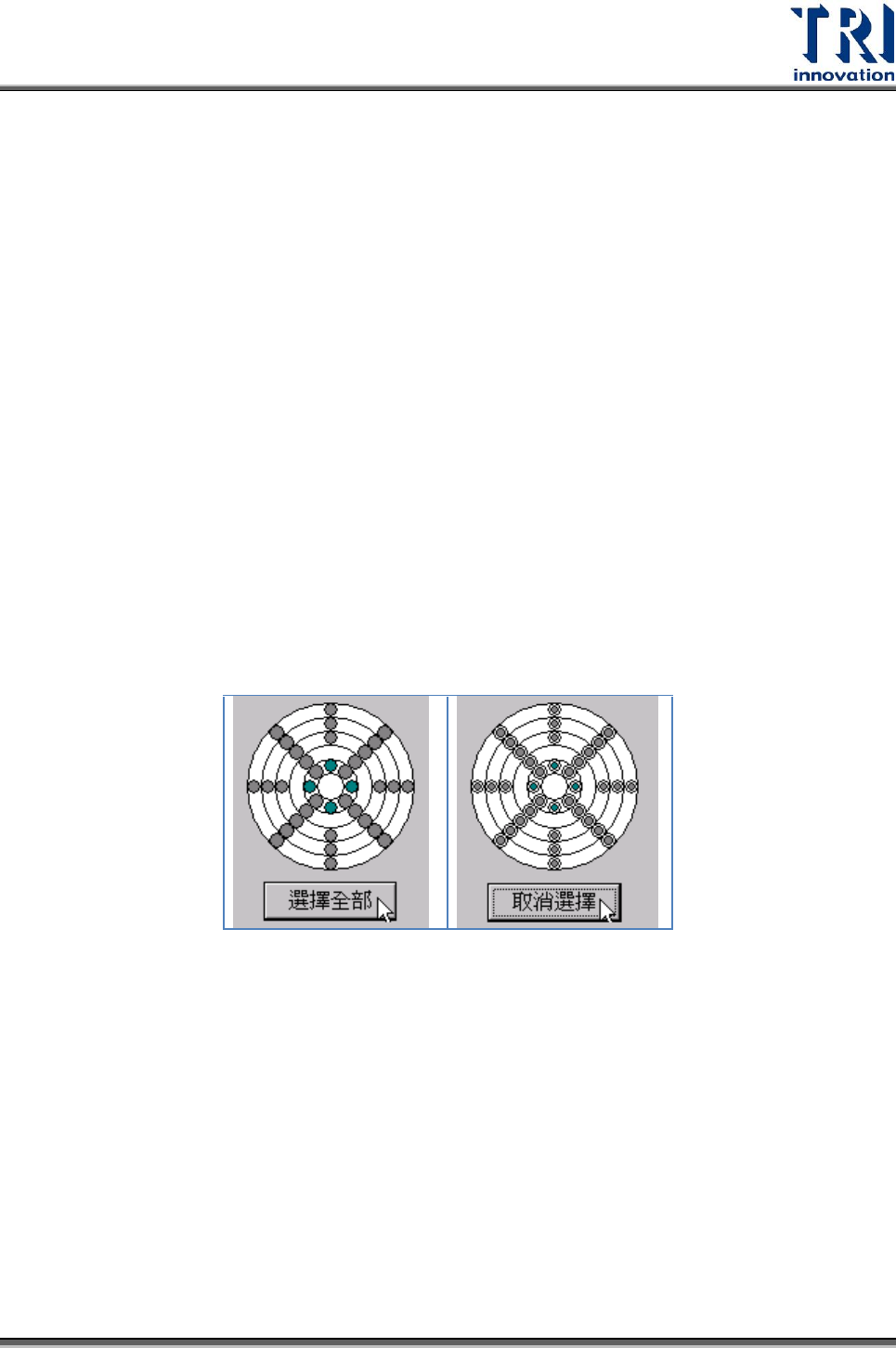

12. 選擇全部：按下此按鈕可將所有 LED 的控制區域開啟，按下後按鈕文字將變成
[取消選擇]。左下圖為原始的圖形，當點選此功能後，會出現如右下圖的圖形，
代表每一圈的光源皆被選取。
13. 更名：更改目前所選擇的燈光名稱。
Test Research Inc.
TR7500 Series User Guide–Software 305
14. 刪除：刪除目前所選擇的燈光。
15. 內定值：按下後會以圖示顯示內定的一些燈光設定。只有在第(5)點切換至[All]時
此按鈕才有效。可自行新增一燈光且將燈光名稱設定為“自訂名稱 1_自訂名稱 2”
則在此內定值圖示將會新增一[自訂名稱 1]的頁籤，內容就含有一名稱為[自訂名
稱 1_自訂名稱 2]的燈光。
舉例說明 ：新增兩燈光各命名為[Copy_Tuningset]以及[Copy_Test]，則按下內定
值按鈕後會出現[定義光源區段]視窗，其中一個頁籤即為[Copy]，且內含
[Copy_Tuningset]以及[Copy_Test]兩組燈光。
16. 儲存：儲存目前所選取燈光的所有參數設定。
17. 另存：將目前所選取燈光與所有參數以其他名稱儲存。
18. 匯入：將已存在的燈光檔(*.LED)匯入到程式中使用。
19. 匯出：將目前編輯的燈光設定匯出到指定的目錄下，其副檔名為[*.LED]。
開新檔案時，系統會使用光源的預設值[C:\AOI\ DEFAULTLED7700.led]。
在程式中對於燈光設定所作的任何修改只會被儲存在目前的程式當中，若希望將修
改過的燈光與其他程式共用，則可使用[匯出]功能將燈光匯出，開啟另外的檔案時
再將燈光檔案[匯入]即可。
