Test Research Inc.
456 TR7700 SII User Guide–Software
(2) 先使用萬用框調至適合大小，再使用 Get Parameters 將數值取進來。
(3) 由 Chip 的 missing 框往外延伸，大小應適中，至少須將焊盤完整包含進來，也
不應過大導致涵蓋到非待測物。
(4) Pad 的位置通常落在 Chip 兩端白頭外側的位置，為了涵蓋到焊盤，零度水平方
向的 Chip，Width 設定的值通常會較大，反之零度垂直方向的 Chip，Height 設
定的值會較大。
4. Pad Reposition 測試結果：
(1) 成功：依 Pad reposition 結果修正 shift 值，外框呈現淺藍色。
(2) 失敗：Pad reposition 結果異常, 不修正 shift 值，外框呈現暗紅色或無出現外
框。
Extend Width = 70
Extend Height = 40
Extend Width = 40
Extend Height = 70
水平方向 Chip：
垂直方向 Chip：
Test Research Inc.
TR7500 Series User Guide–Software 457
44. Chip Reposition：代料搜尋後，進一步定位 Chip 中心位置、長寬與角度，其結
果不因代料的不同或搜尋範圍的不同而有所差異。
使用方式：
1. 在 FOV 影像區選擇一個檢測框後，按滑鼠右鍵，選擇[Chip Reposition]。

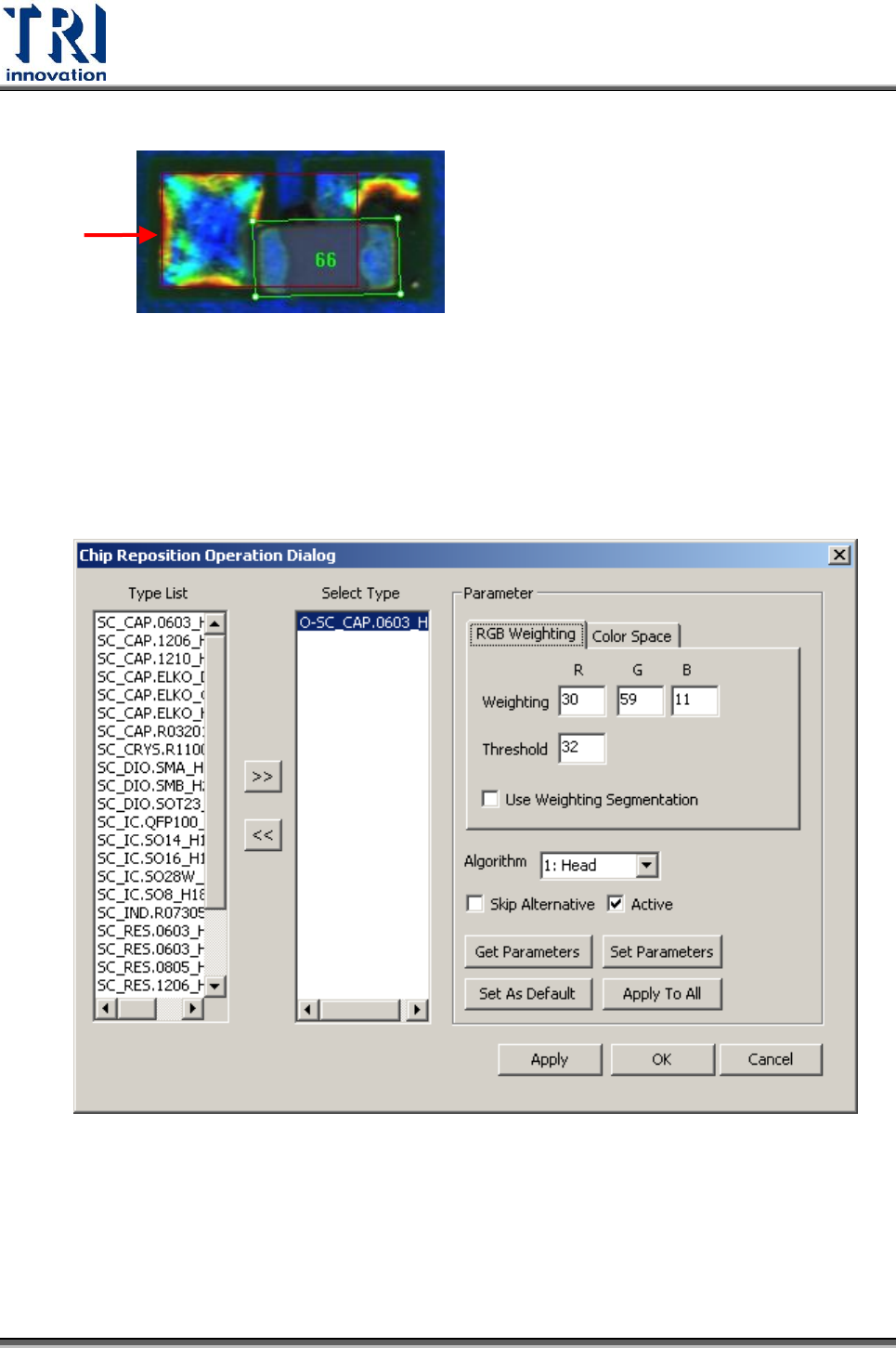

2. 當選擇功能後，會出現以下視窗。
參數說明：
>>：將該元件加入 Chip reposition 功能
<<：移除該元件的 Chip reposition 功能
移除後，參數設定也會消失，日後若要重新加入需重新設參數
Active：Chip reposition 開關，勾選表示開啟，元件名稱前顯示”O”；取消勾選
表示關閉，元件名稱前顯示”X”，參數設定會保留。
Test Research Inc.
458 TR7700 SII User Guide–Software
Get Parameters：從萬用框擷取參數複製到對話視窗。
Set Parameters：將對話視窗參數設定複製到萬用框。
Set As Default：設為預設參數， 供新加入元件使用。
Apply to All：所有元件皆套用目前參數。
Apply：套用設定，不關閉對話視窗。
OK：套用設定，並關閉對話盒
3. 選擇適當的演算法。
(1) Head：當 Chip 元件兩端的電極端明顯時使用。
(2) Body：當 Chip 元件兩端的電極端不明顯時使用。
4. 在 Type List 中選擇想要使用 Chip postion 的元件後，將萬用框移動到想要使用
Chip Repostion 的 Missing 框，接著，使用者可以選擇 RGB Weighting 或者
Color Space 的方式進行重新定位。
(1) 權重分割法(RGB Weighting)：
i. 在 Typp List 中找出想要使用 Chip Repostion 的 Missing 框。
ii. 找出 RGB 中最能凸顯焊盤的 Phase 來加強。
iii. 調整 Threshold 至適合值(意指黃色區域須包含 Chip 電極兩端，如下圖
所示)，將 Chip 電極端與本體其他部分區分。二值化切出的 Chip 電極
端越明顯越好，中間區域若有些微文字殘留不須在意。
