Test Research Inc.
180 TR7700 SII User Guide–Software
為了符合歐盟 Shop Flow Control 規範，AOI 主程式提供在檢測的流程中，進行下列三
道步驟的確認。
使用者輸入訂單編號(Lot Number)，由客戶端 SFC System 確認此訂單編號是否可以讓
AOI 機台進行檢測。
使用者刷了一筆條碼(BarCode)，由客戶端 SFC System 確認此條碼是否可以讓 AOI 機
台進行檢測。
AOI 機台在檢測完畢後，輸出 TRI 格式的檢測結果 XML (TRI_SECS_InspectionData.xml)
到 C:\AOI\intraF \InspectionResultFiles。
注意事項
請在註冊碼中，將[COMPANYNAME]設成[INTRAF]。
使用說明
Step1. 選擇[檢測]>[製程管制系統(SFC)]>[intraFactory 標
準]>[Enable]。
Step2. 使用者可以確認和客戶端 SFC System 彼此交換資訊的相關設
定是否 OK。
1. 選擇[檢測]>[製程管制系統(SFC)]>[intraFactory 標準]>[Setting]。
2. 此時會跳出設定的頁面如下。目前的範例是使用檔案交換的方式，和客
戶端 SFC System 進行溝通，所以使用者需要注意的是檔案交換的資料夾
設定。[Receive File Path]是指 AOI 機台收取客戶端 SFC System 丟過來的
檔案所存放的資料夾。[Send File Path]是指 AOI 機台送給客戶端 SFC
System 的檔案所存放的資料夾。所以理論上來說，客戶端 SFC System
的[Receive File Path]和[Send File Path]應該是和 AOI 機台的設定相反。
Test Research Inc.
TR7500 Series User Guide–Software 181
Step3. 使用者開啟專案檔時，AOI 主程式會將專案檔中所儲存的訂
單編號(Lot Number)送往客戶端的 SFC System 進行此訂單確
認，檢查是否可以進行檢測。

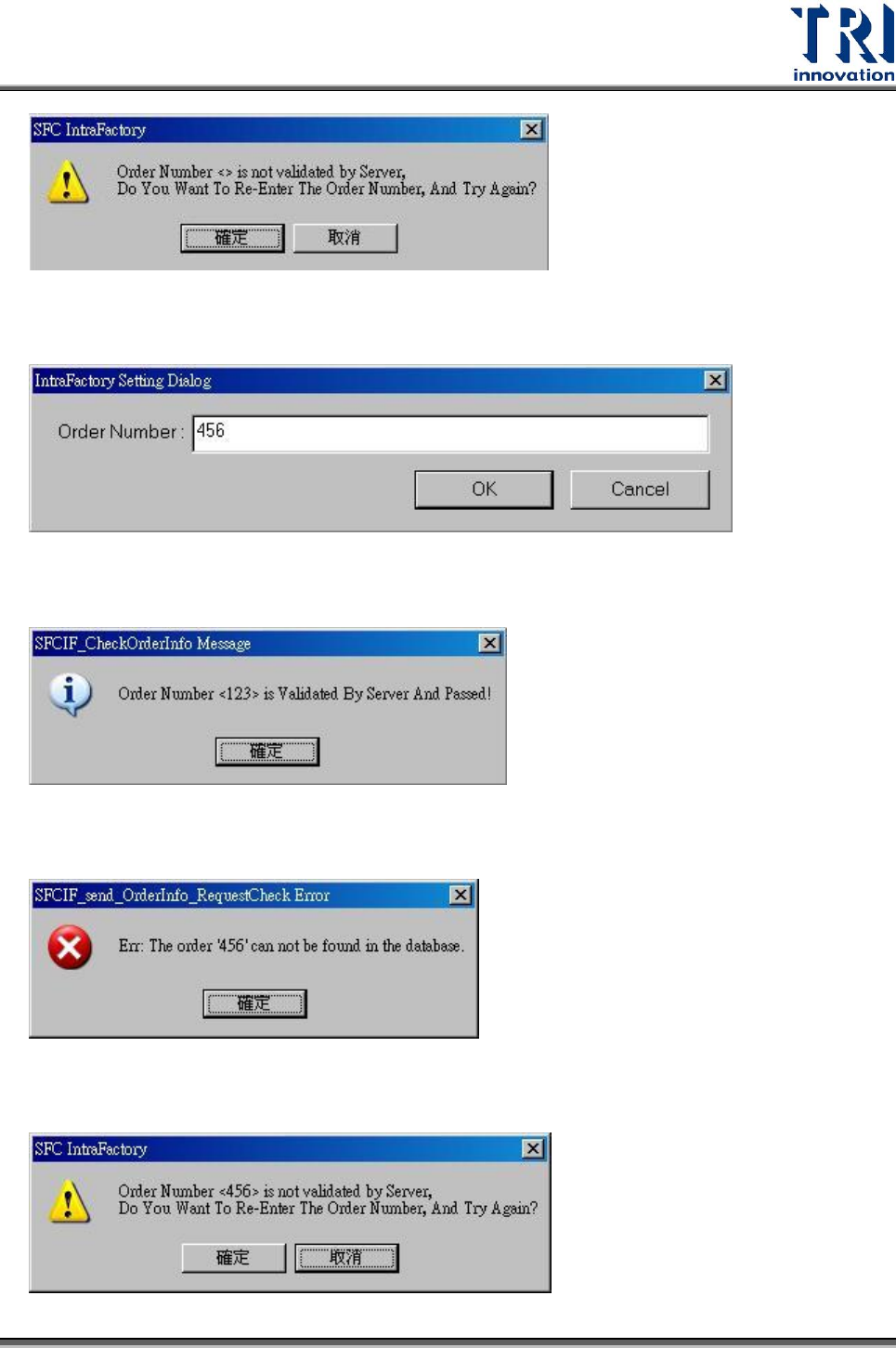

Step4. 如果是開啟舊檔(Open Project)，則在開啟專案檔的時候會進
行訂單編號的確認，如果訂單編號不被客戶端 SFC System 允
許，AOI 主程式就會顯示下列訊息，詢問使用者是否要重新
設定訂單編號。
Test Research Inc.
182 TR7700 SII User Guide–Software
Step5. 使用者如果選擇[確定]，AOI 會跳出下列視窗，讓使用者重
新鍵入新的訂單編號。
Step6. 此次訂單編號如果被客戶端的 SFC System 接受，AOI 會顯示
下列訊息。
Step7. 此次訂單編號如果被客戶端的 SFC System 拒絕，AOI 會顯示
下列訊息。
Step8. 在使用者按下[確定]後，系統會詢問使用者是否要重新鍵入
訂單編號。
