Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 483 Step5. 使用者可點選後在下方設定其比對條件分數。 5.6.6 FOV 尋找區 1. 型別 輸入或以下拉式選單選擇型別作為搜尋條件。 2. 名稱 輸入或以下拉式選單選擇元件名稱作為搜尋條件。 3. 教導 勾選表示以教導過的檢測框作為搜尋條件。
Test Research Inc.
482 TR7700 SII User Guide–Software

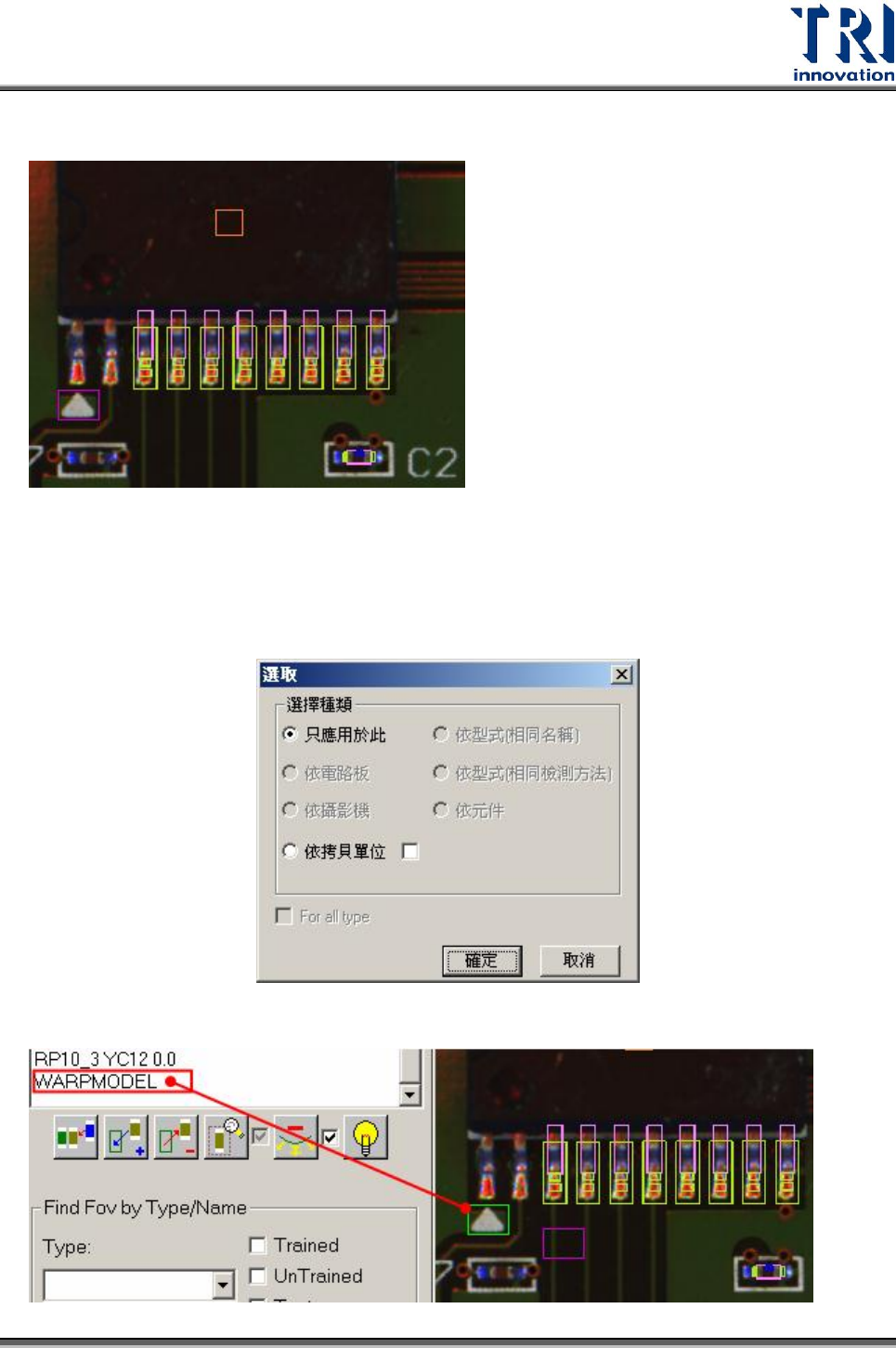

Step1. 將萬用框移到欲設定板彎框的位置上。
Step2. 選擇是否要在前方空格打勾，接著按下本按鈕。
Step3. 出現以下檢測框。[依拷貝單位]選項點選表示將此設定套用到其他片多連板
的相對位置上。若在後方方塊打勾的話，表示在其他片電路板 FOV 內的檢測
框會根據原本 FOV 與其他 FOV 中[Warp]框的偏移作相對距離的移動。
Step4. 設定完成，在影像區域產生[Warp]且在元件表上產生[WARPMODEL]元件。
Test Research Inc.
TR7500 Series User Guide–Software 483

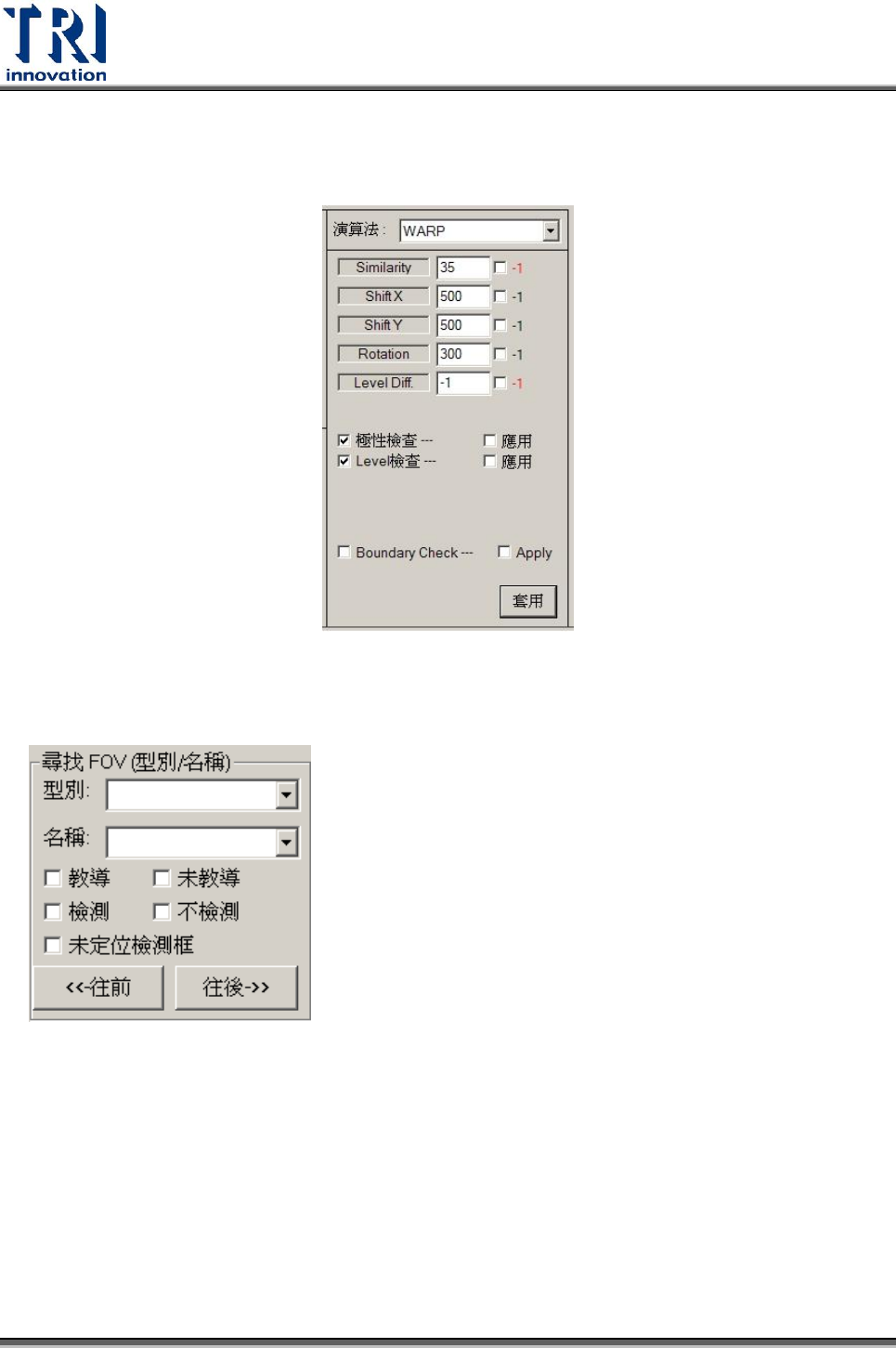

Step5. 使用者可點選後在下方設定其比對條件分數。
5.6.6 FOV 尋找區
1. 型別
輸入或以下拉式選單選擇型別作為搜尋條件。
2. 名稱
輸入或以下拉式選單選擇元件名稱作為搜尋條件。
3. 教導
勾選表示以教導過的檢測框作為搜尋條件。
Test Research Inc.
484 TR7700 SII User Guide–Software
4. 未教導
勾選表示以未教導的檢測框作為搜尋條件。
5. 檢測
勾選表示以設定為檢測的檢測框作為搜尋條件。
6. 不檢測
勾選表示以設定為不檢測的檢測框作為搜尋條件。
7. 未被定位的檢測框
勾選表示只尋找單獨存在的[Void]或[Pin]，以方便尋找需要增加[Warp]的 FOV。

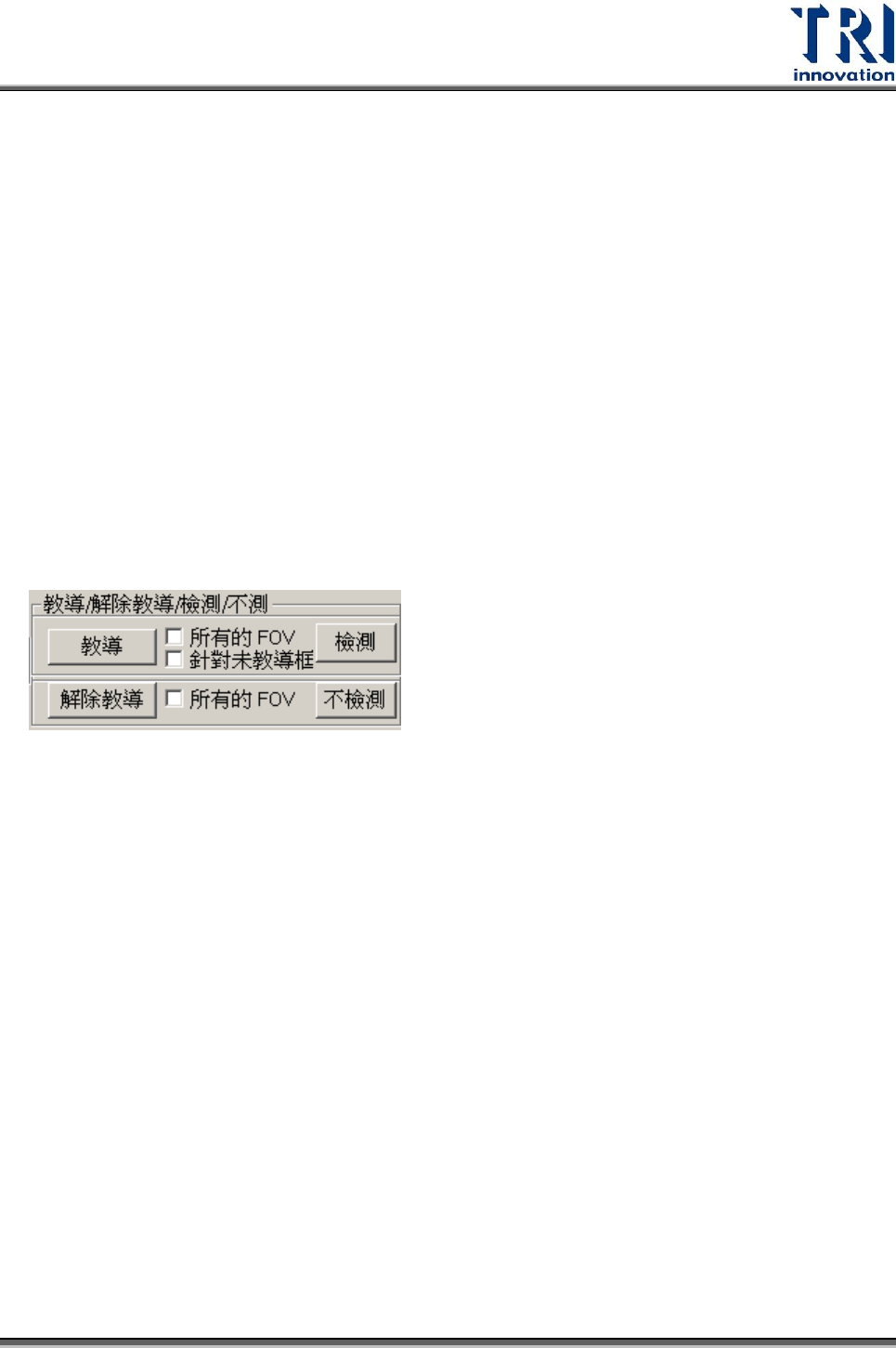

5.6.7 教導控制區
1. 教導
將設定的檢測框設為教導狀態。當使用時可配合後方兩個選項使用：
所有的 FOV：勾選此選項表示教導所有的檢測框。
