Test Research Inc.
452 TR7700 SII User Guide–Software

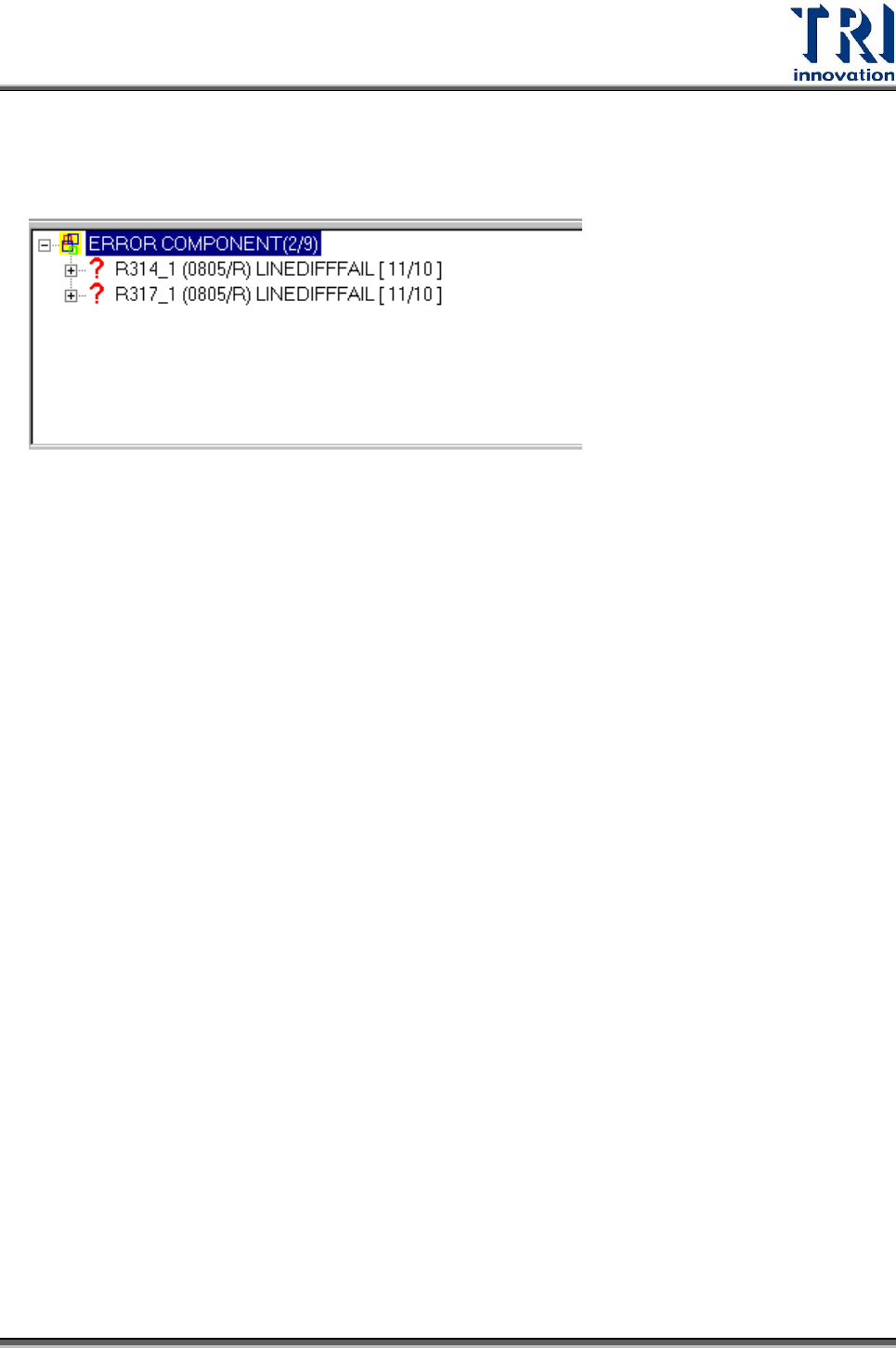

檢測結果如果是 FAIL，會在不良列表中顯示出[LINEDIFFFAIL]，而後面中括號中的
[11/10]代表設定該群組的容許值為 10，檢測結果變異量為 11，所以系統判定為
FAIL。
Test Research Inc.
TR7500 Series User Guide–Software 453
42. 輸出條碼和影像資料：此為特殊功能，一般使用者不須使用。
43. Pad Reposition：依 Chip 兩端 pad 來重新定位檢測框的中心位置，並依該位置計
算出 Chip 真正的偏移值，去除框偏的影響。
使用方式：
1. 在 FOV 影像區選擇一個檢測框後，按滑鼠右鍵，選擇[Pad Reposition]。
2. 當選擇功能後，會出現以下視窗。
Test Research Inc.
454 TR7700 SII User Guide–Software
參數說明：
>>：將該元件加入 Pad reposition 功能。
<<： 移除該元件的 Pad reposition 功能。
移除後，參數設定也會消失，日後若要重新加入需重新設參數
Active: Pad reposition 開關。勾選代表開啟，元件名稱前顯示”O”；取消
勾選代表關閉，元件名稱前顯示”X”，參數設定會保留。
Get Parameters：從萬用框擷取參數複製到對話視窗。
Set Parameters：將對話視窗參數設定複製到萬用框。
Set As Default：設為預設參數， 供新加入元件使用。
Apply to All：所有元件皆套用目前參數
Apply：套用設定，不關閉對話視窗。
OK：套用設定，並關閉對話視窗。
3. 在 Type List 中選擇想要使用 Pad Repostion 的元件後，將萬用框移動到想要使
用 Pad Repostion 的 Missing 框，接著，使用者可以選擇 RGB Weighting 或者
Color Space 的方式進行重新定位。
(1) 權重分割法(RGB Weighting)：
i. 找出 RGB 中最能凸顯焊盤的 Phase 來加強。
ii. 調整 Threshold 至適合值(意指黃色區域須包含兩端焊盤，如下圖所
示)。二值化切出的焊盤的範圍越大越好，但也要與背景雜訊保持距
離，太靠近甚至相連將導致焊盤被濾除。
