Test Research Inc.
108 TR7700 SII User Guide–Software

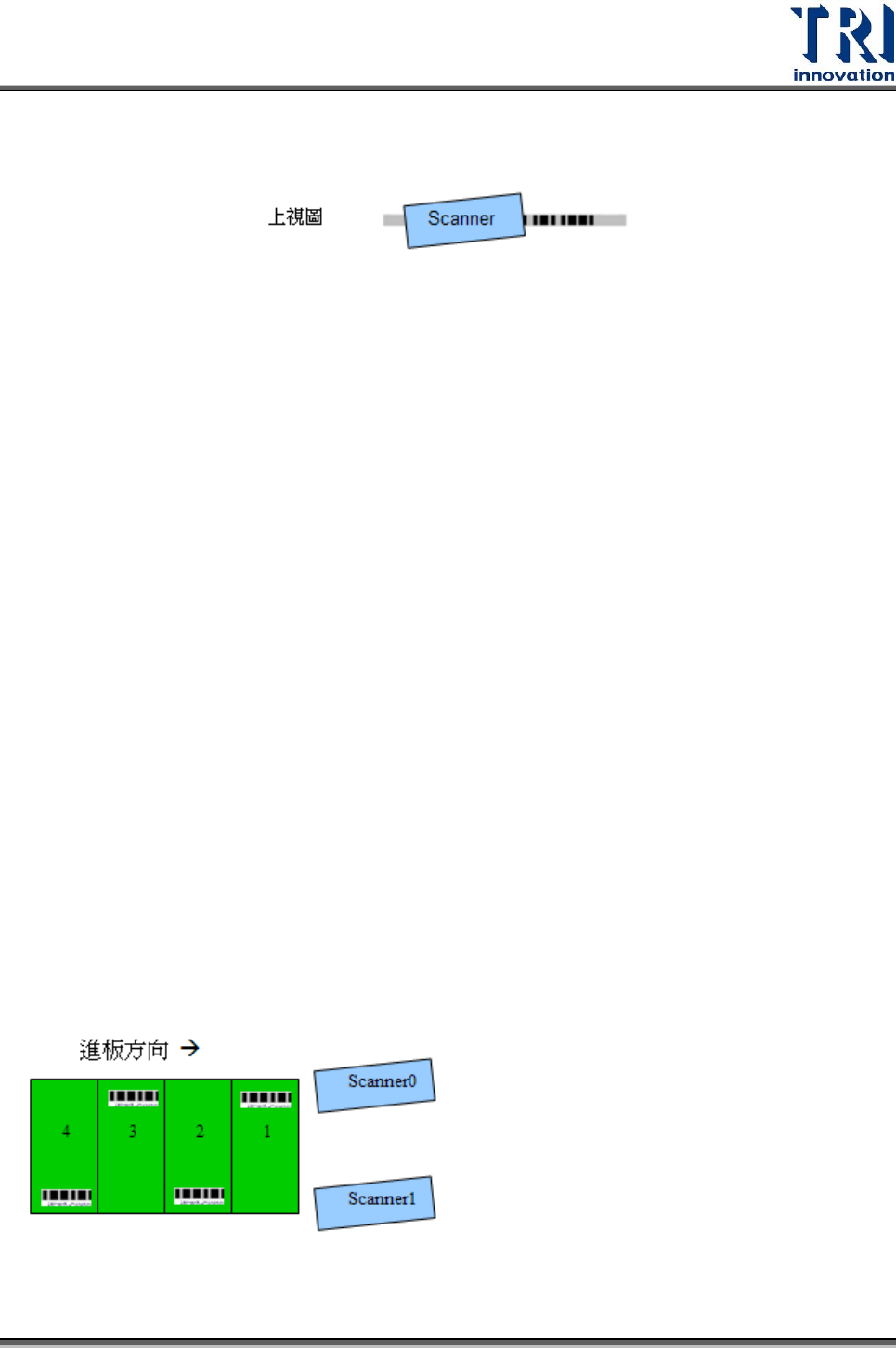

Step4. 若條碼寬度極小，需將 Scanner 旋轉至一角度如下圖所示，可利於讀取。
Step5. 條碼位置確定後，按[S0 Focus]，維持條碼位置位置保持不動，讓 Scanner 自
動讀取其焦距及頻率，完成後條碼發出嗶嗶聲，焦距及頻率數值也自動改
變。
Step6. 若為 Dual Barcode，亦需調整好 Scanner 位置，再按[S1 Focus]，設定
Scanner1 的焦距及頻率。
Step7. 設定完成後按下[Download to Sick]按鈕將設定存入 Scanner 中。
12. 條碼機設定其他功能介紹
[Num. Of Barcodes]欄位填入總共所需讀取的 Barcode 數目。（Ex.兩支 Scanner 各
讀取兩個條碼，則此欄位就需填入 4）。
[Resolution]預設為 20，數值越小表示解析度越佳，一般來說不需更改，若條碼材
質特殊讀取不易方需調整數值以利讀取。
[Barcode Length]可填入欲讀取條碼的位元數，設定後即只能讀取所設定位元的條
碼，在一塊板子上貼有多種條碼情況下可由此篩選出正確的條碼來讀取。預設值為
0 表示不限定。
[Trigger Ext.] 勾選表示可接受外部觸發訊號，一定要勾。
[FirstInFirstOut]-條碼先被讀取的資料先輸出，[LastInFirstOut]-條碼後被讀取的資
料先輸出，[Output By Barcode Position]-依據條碼位置決定，靠近 Scanner 者先輸
出。
[Interlace Output]-若 Dual Scanner，且讀取條碼順序穿插如下圖所示，則需勾選。
Test Research Inc.
TR7500 Series User Guide–Software 109
13. 手持式條碼機使用方式
需一條 USB 轉 RS232 接線，USB 端接到主電腦上，RS232 端接到手持式條碼機上，
手持式條碼機需外接電源。

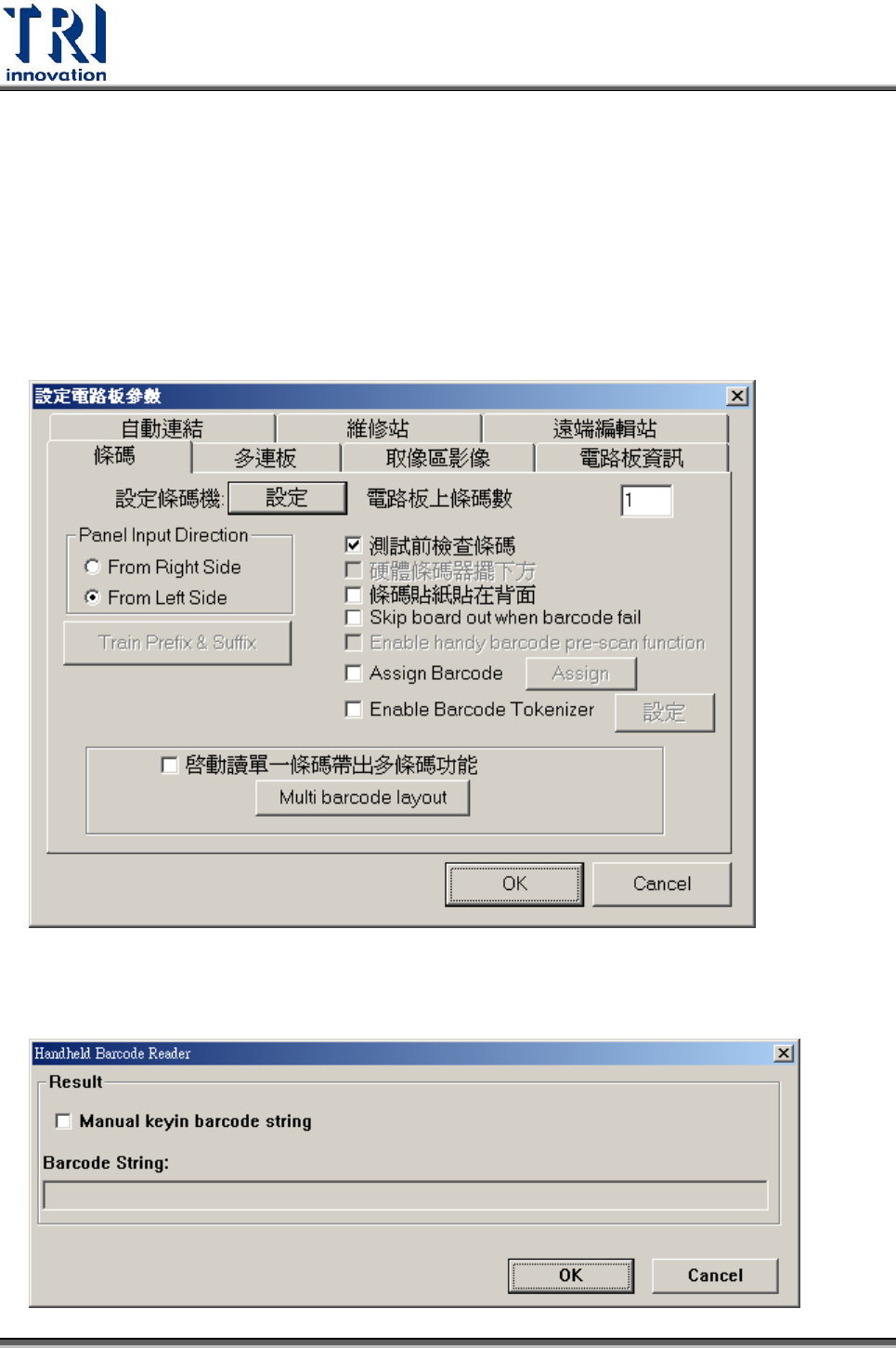

Step8. 將連接埠設定到[COM6]。
Step9. 勾選[測試前檢查條碼]，表示將讀取條碼功能開啟，每片電路板測試前須先
讀取條碼。[電路板上條碼數]欄位需輸入總共需要讀取的條碼個數。
Step10. 當系統開始測試時，會出現條碼讀取視窗。
Test Research Inc.
110 TR7700 SII User Guide–Software
Step11. 勾選[Manal keyin barcode string]，表示可以手動用鍵盤輸入條碼。
3.3.15.2 軟體條碼
開啟軟體條碼功能設定，本功能是以攝影機擷取條碼影像後，以軟體方式進行解碼，
可以讀取的條碼種類為一維條碼、DataMatrix 及 QR Code。可選擇整片電路板只讀取
一個條碼，或對於多連板上每一小板讀取個別的條碼。選擇[Independent Scan]時，系
統會在檢測前先讀取條碼，讀取的條碼數目越多，需花費的時間就越長；選擇
[Runtime Scan]時，系統會在檢測時一併抓取條碼影像進行解碼，不需花費額外時間，
但燈光可能會受限，配合使用檢測時的燈光設定。(本功能為選配功能。)
