Test Research Inc.
414 TR7700 SII User Guide–Software

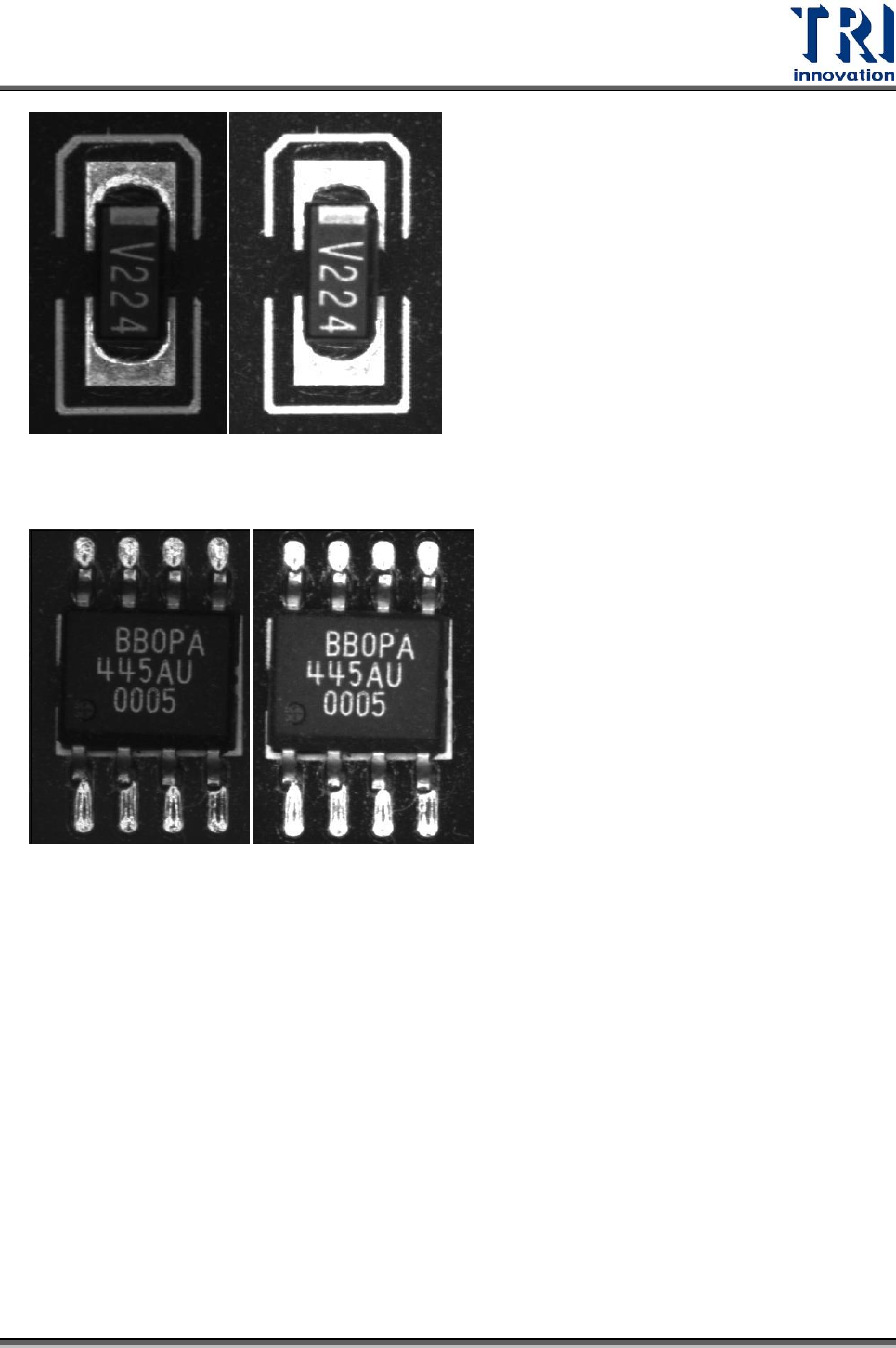

SOP 類為例，左圖為黑白攝影機之影像，右圖為彩色攝影機經過 RGB Weighting 所
取得之影像。
上述兩個說明，經由黑白攝影機之影像所擷取的灰階影像，在焊鍚點上會因表面外
形及打光角度，其所反應出的影像大多為黑白不均勻的焊鍚影像，這種影像對比的
品質，對於使用檢測框套入焊鍚點上會產生許多不可預期的誤判發生；經由彩色攝
影機經過 RGB Weighting 轉換所取得之灰階影像，其所反應出的影像為亮暗分明、
對比強烈，對於使用檢測框套入做檢測較能有穩定而收斂的效果。
Test Research Inc.
TR7500 Series User Guide–Software 415

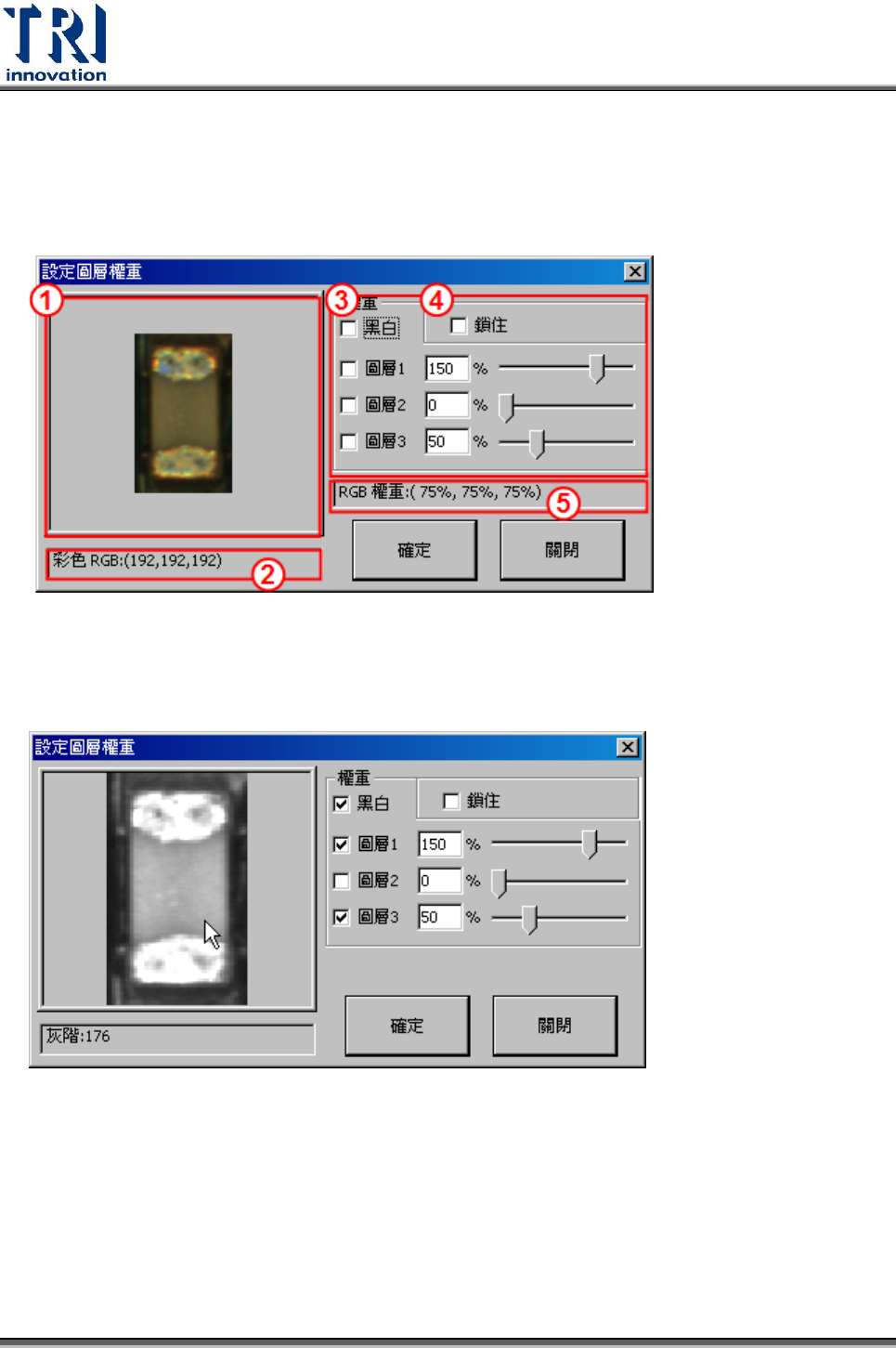

4.10.3.2 RGB Weighting 相關設定之界面說明
RGB Weighting 的設定上，以百分比權重當做設定值，依照所需要的影像顏色來設定
加強權重或壓抑掉某顏色，以產生強烈對比之待測影像。
1. 選定的影像，勾選[黑白(Mono)]時在此區域會顯示黑白影像，不勾選時會顯示彩
色影像。在本影像上按一下可以將影像放大檢視。
Test Research Inc.
416 TR7700 SII User Guide–Software
2. 在彩色影像時顯示顯示游標所指位置的 RGB 值，在黑白影像時顯示游標所指位置
的灰階值。
3. 設定 RGB Weighting 百分比權重，可直接輸入數值或以滑鼠在捲軸上左右滑動調
整大小。
4. 勾選[鎖住]表示保留本次權重的設定，作為下一次開啟本視窗的顯示預設值，但
還是要按下[確定]鈕，才可以將此組權重設到選定的影像。
5. 在彩色影像時顯示游標所指位置的 RGB Weighting 百分比權重。

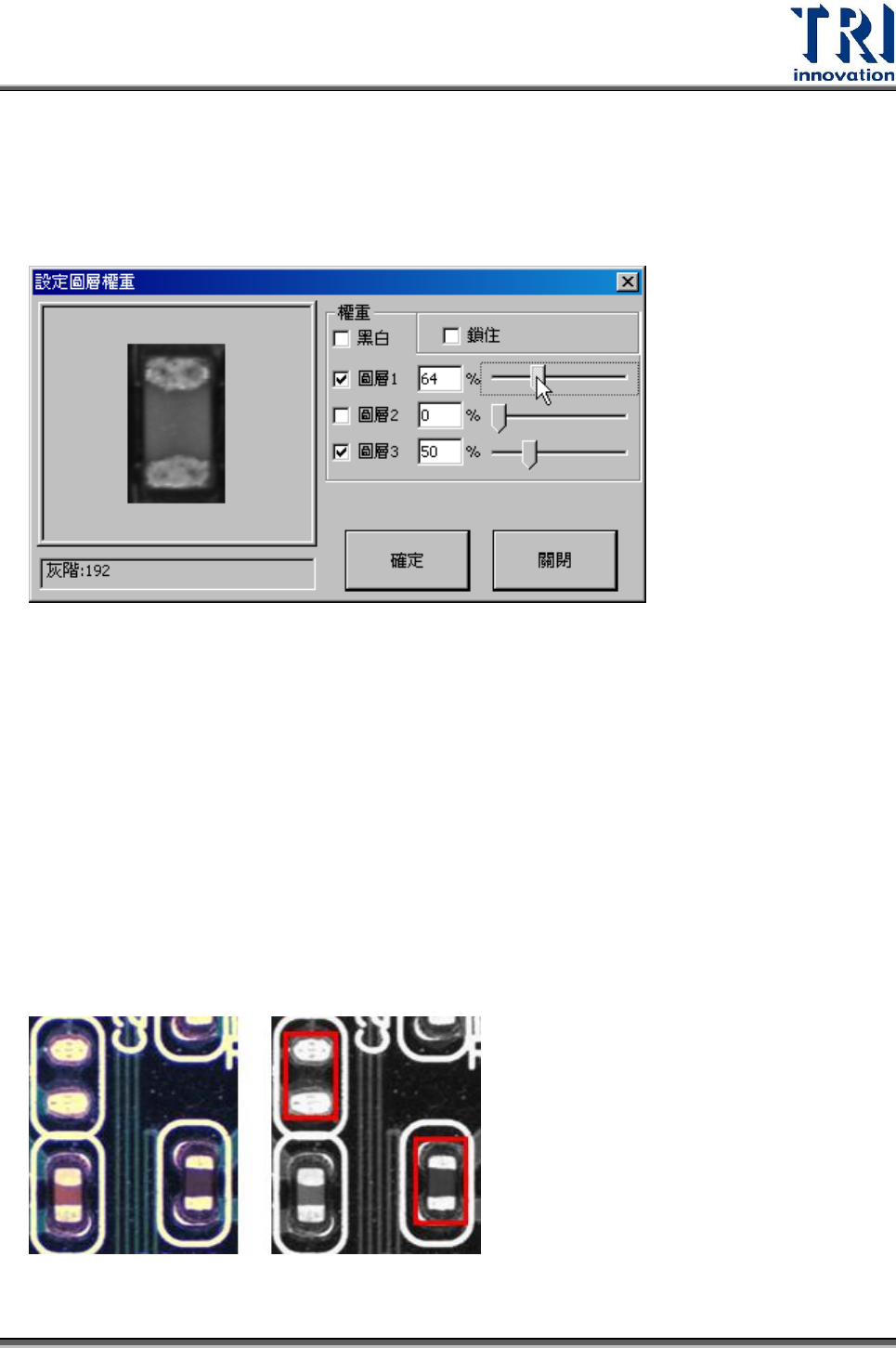

4.10.3.3 RGB Weighting 範例說明
舉例「缺件」範例來說明 RGB Weighting 權重設定的重要性。如圖，由紅色框框選的
兩個元件位置，一邊為缺件(Missing)，另一邊為元件本身顏色與底板顏色相近的 Chip
類元件。如下，左圖為 AOI 擷取的彩色影像，右圖為一般黑白攝影機擷取的灰階影
像。
