TR7500 Series User Guide–Software 171
3.4.14 AOI 檢查
載入 AOI 檔案(AOI 檔案需完整包含所有欄位)，載入後系統會比對 Pre 與載入的
AOI 檔案中的元件資訊，只新增在 Pre 中不存在且在 AOI 檔案中存在的元件。對於
在 Pre 中存在且在 AOI 檔案中不存在的元件不做任何處理。新增的元件在系統中會
自動進行[整合]。
AOI 檢查完成後，系統會顯示更改過檢測屬性的元件，並讓使用者設定版本。
Test Research Inc.
172 TR7700 SII User Guide–Software
3.4.15 載入腳位編號
可以將 Fabmaster 所轉出的 pin.asc 檔案載入來定義元件的腳位編號。
3.4.16 AOI/BOM/PLACER 檢查

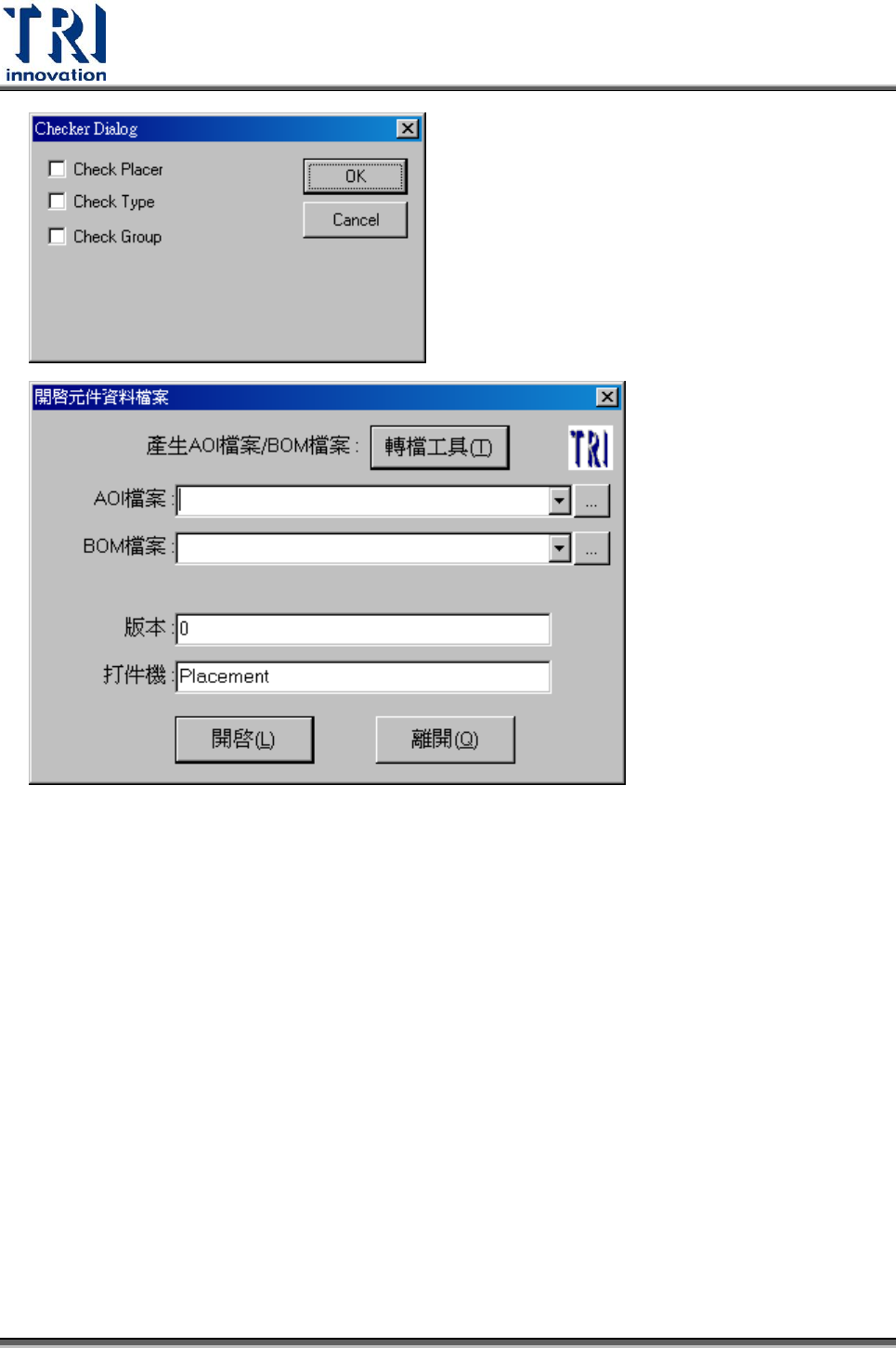

將[Check AOI]、[Check BOM]與 [Check Type and Placer]整合在同一個介面上。當選擇
[程式]>[AOI/BOM/PLACER 檢查]後，會出現以下視窗。
Test Research Inc.
TR7500 Series User Guide–Software 173
1. 勾選[Check AOI]後，選擇 aoi 檔案路徑，然後按下[Load] 就會進行[AOI
檢查]的功能。
2. 勾選[Check BOM]後，選擇 bom 檔案路徑，然後按下[Load] 就會進行
[BOM 檢查] 的功能。如果沒有選擇任何路徑，當按下[Load]，就會將 aoi
檔案路徑(A) 當成 bom 檔案路徑，進行[BOM Check]。
3. 勾選[Type 與 Pacer 檢查]後，選擇[Check Placer]、 [Check Type] 或
[Check Group]，然後選擇檔案路徑。當按下[Load]後，就會進行[Type
與 Placer 檢查]。如果沒有選擇任何路徑。當按下[Load]，就會將 aoi 檔
案路徑(A) 當成 aoi 檔案路徑，進行[Type 與 Placer 檢查]
3.5 檢測
3.5.1 電路板檢測
以標準程序開始檢測電路板。
3.5.2 單板除錯
開始檢測但僅檢顯示出單板之檢測結果，可以加速程式微調時間。
3.5.3 檢測 FOV 影像檔
檢測儲存在硬碟中的 FOV 影像。
