3. 安装 QD114-07 14 桥式浸渍助焊剂单元使用说明书 3.8 多功能晶圆单元对应的情况 此处的作业是在多功能晶圆单元 被安装在机器 （模组）的状态下能够进 行。 1. 请将机器的主开关设置在 OFF 位置。 2. 将多功能晶圆单元侧的空气阀设置在 OFF 位置。 3. 从空气阀上拔下插头。 4. 安装浸渍助焊剂单元的附属部件。 a. 将附属的 φ6 空气管插入多功能晶圆单元的空气阀。 b. 将拔下的插头插入管接头。 c. 将…
QD114-07 3. 安装
桥式浸渍助焊剂单元使用说明书 13
3.7 AIM 的情况
1. 请将机器的主开关设置在 OFF 位置。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的模组盖罩。
7. 按照以下的要领，安装浸渍助焊剂单元的附属部件。
a. 从废料带处理单元用空气管插头的后侧拔下空气管。
备注 ) 请一边按住凸缘部一边拔下空气管。
b. 将拔下的 φ6 空气管和附属的 φ6 空气管连接到管接头上。
c. 通过附属的 φ4 空气管将管接头、空气阀和浸渍助焊剂单元连接在一起。
8. 将空气阀放在机器外面，安装带缺口的模组盖罩 （选购件）。
9. 将拔下的外部空气供应管连接到空气接入口上。
3. 安装 QD114-07
14 桥式浸渍助焊剂单元使用说明书
3.8 多功能晶圆单元对应的情况
此处的作业是在多功能晶圆单元被安装在机器 （模组）的状态下能够进行。
1. 请将机器的主开关设置在 OFF 位置。
2. 将多功能晶圆单元侧的空气阀设置在 OFF 位置。
3. 从空气阀上拔下插头。
4. 安装浸渍助焊剂单元的附属部件。
a. 将附属的 φ6 空气管插入多功能晶圆单元的空气阀。
b. 将拔下的插头插入管接头。
c. 将附属的 φ4 空气管连接到管接头、空气阀和浸渍助焊剂单元上。
5. 将多功能晶圆单元侧和浸渍助焊剂侧双方的空气管设置在 ON 位置。
1676
ᦦ༈
ぎ⇨䯔䋨OFF䋩
1676
䰘ሲǾぎ⇨ㅵ
˄䖲ࠄ⍌⏡ࡽ⛞ࠖऩܗ˅
䰘ሲǾぎ⇨ㅵ
䰘ሲⱘㅵ༈
䰘ሲǾぎ⇨ㅵ
ぎ⇨䯔
ぎ⇨䯔
ᦦ༈
QD114-07 4. 基本操作
桥式浸渍助焊剂单元使用说明书 15
4. 基本操作
4.1 浸渍助焊剂单元的安装和卸下
此处，说明将浸渍助焊剂单元安装到料站托架上，以及从料站托架上卸下。安装到多功能晶
圆单元的供料器料槽上，以及卸下也如此进行。
4.1.1 安装方法

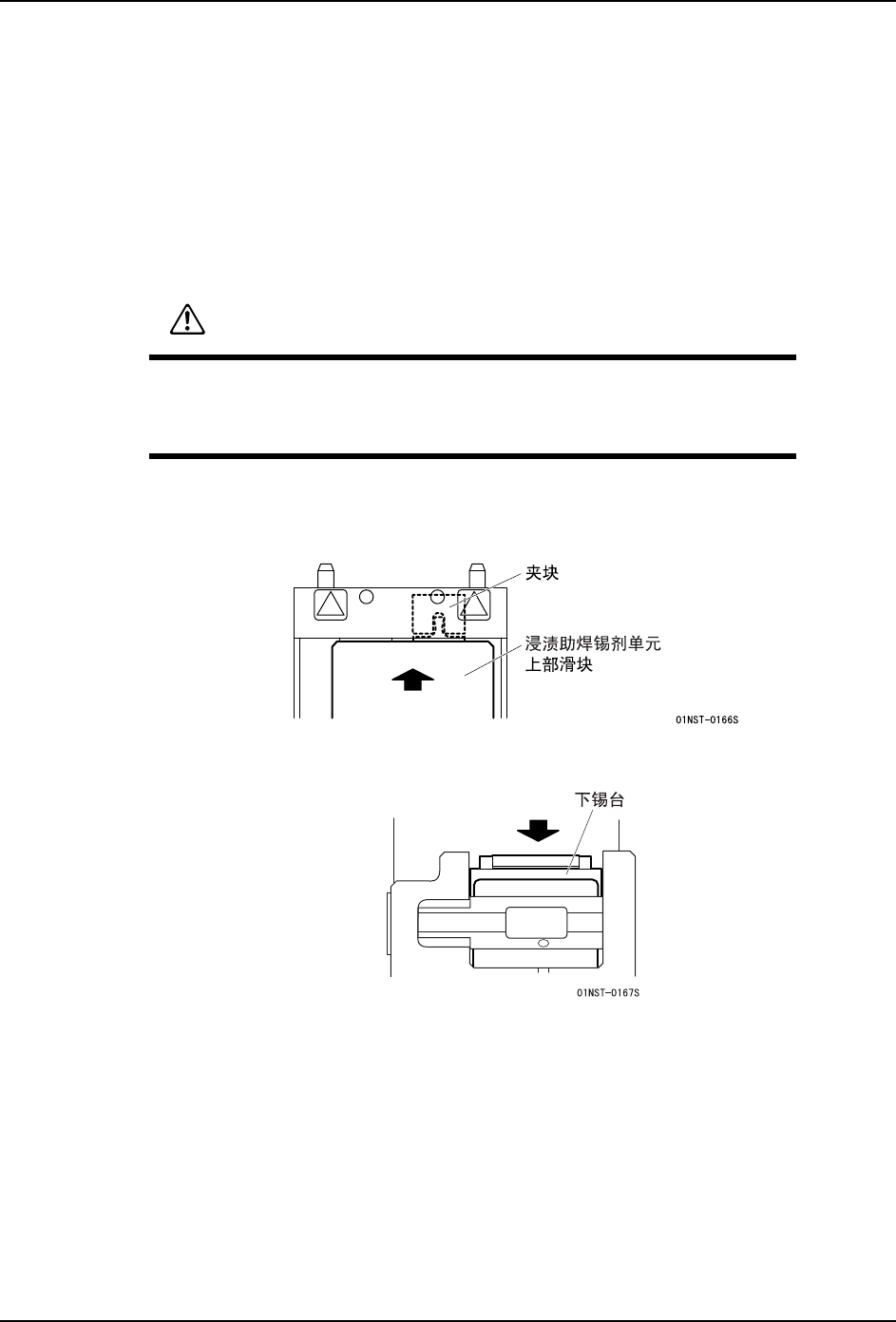

1. 请按下机器侧操作面板的 CYCLE 按钮或 STOP 按钮，使机器处于 START 等待状态。
2. 请确认浸渍助焊剂单元的上部滑块是否在前进端位置被夹紧。
3. 请确认下锡台滑块是否被安装在后退端位置。
注意
浸渍助焊剂单元有一定重量，如果落下就有可能造成单元的损坏及人身伤
害事故。在进行安装和卸下时，请务必握住把手，另一只手托住单元的前
面部分。
