QD114-07 4. 基本操作
桥式浸渍助焊剂单元使用说明书 19

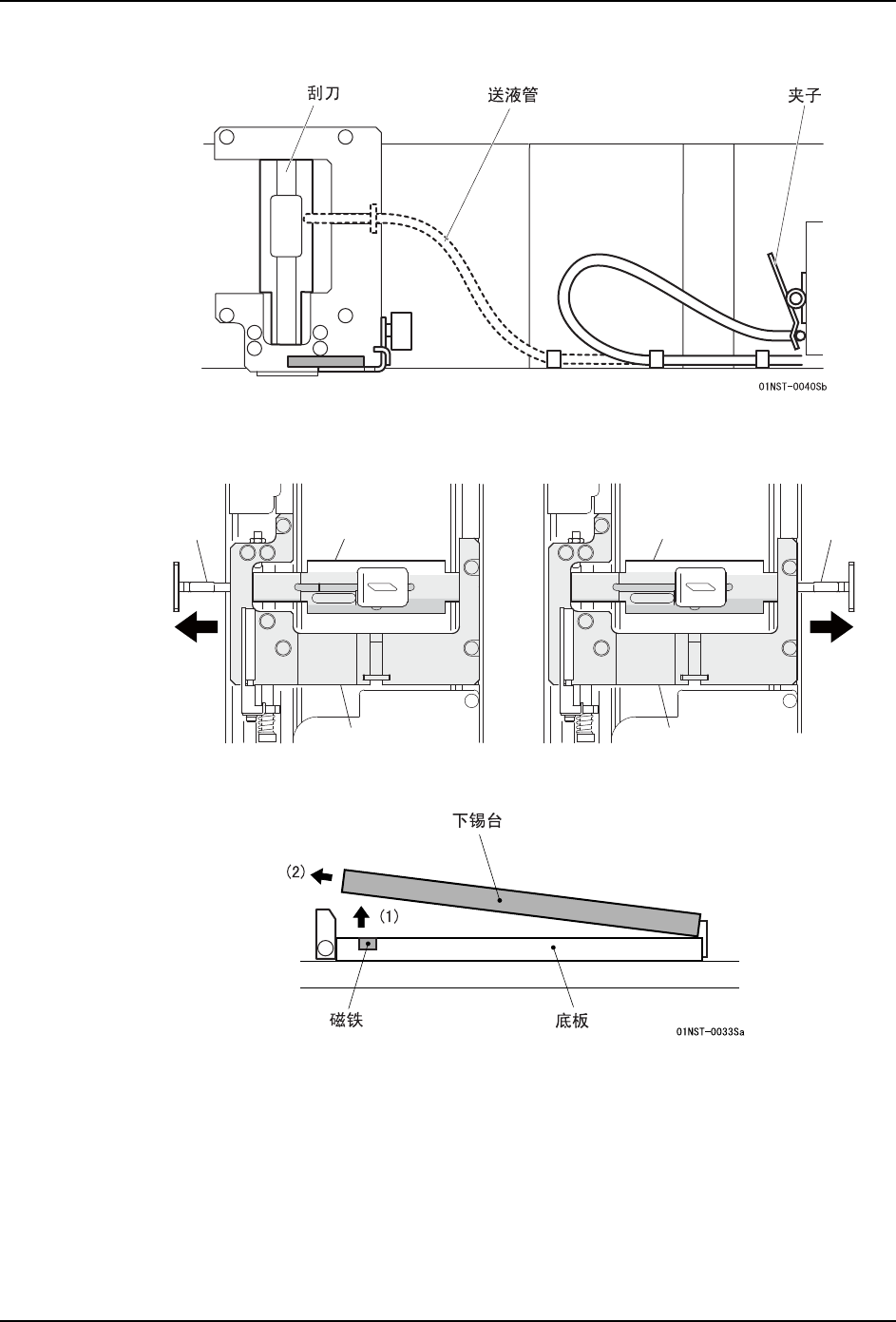

5. 从刮刀上拔下送液管，用夹子夹住管口。
6. 拔出销子，从桥体上拆下刮刀。
7. 抬起下锡台的前部，与磁铁脱离，将下锡台拉到前方，从底板上拆下。
ࠂߔ
ᷛޚൟ
䫔
ḹԧ
1676F
ࠂߔ
ࡳ㛑ऩܗᇍᑨൟ
䫔
ḹԧ
4. 基本操作 QD114-07
20 桥式浸渍助焊剂单元使用说明书

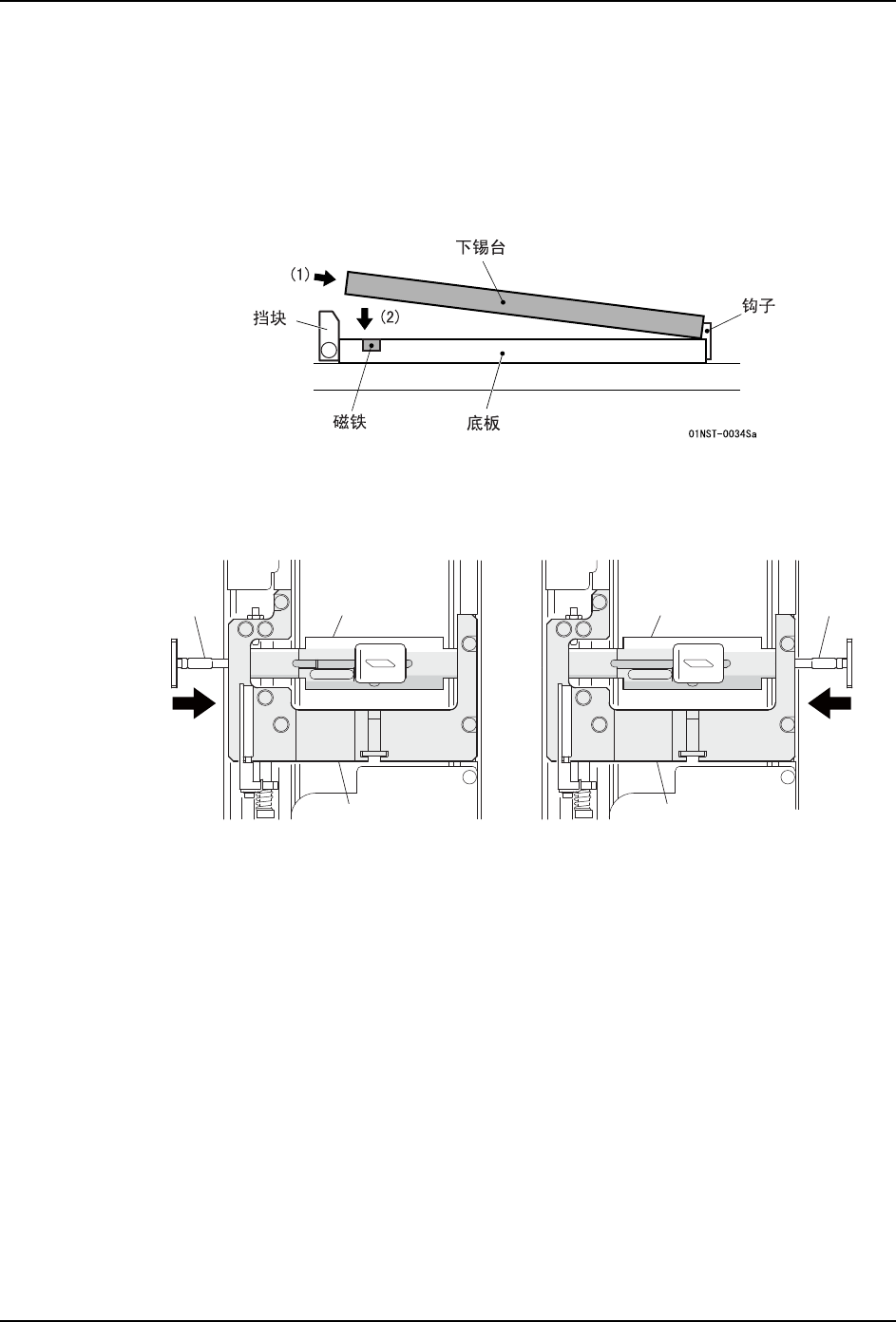

4.2.2 安装方法
此处，从卸下了下锡台的状态开始说明。
1. 将下锡台插入底板上面，挂在后方的钩子上。用磁铁固定下锡台。
备注 )下锡台没有安装方向。无论哪个方向都可以安装。
注意 )在将下锡台安装到底板上的时候，请注意不要夹入异物。
另外，请确认下锡台被准确安装，挡块被竖立着。
2. 将刮刀安装到桥体上，插入销子进行固定。
备注 )请确认在插入销子时，有 “ 卡塔 ” 的感觉。
1676D
ࠂߔ
ᷛޚൟ
䫔
ḹԧ
ࠂߔ
ࡳ㛑ऩܗᇍᑨൟ
䫔
ḹԧ
QD114-07 4. 基本操作
桥式浸渍助焊剂单元使用说明书 21

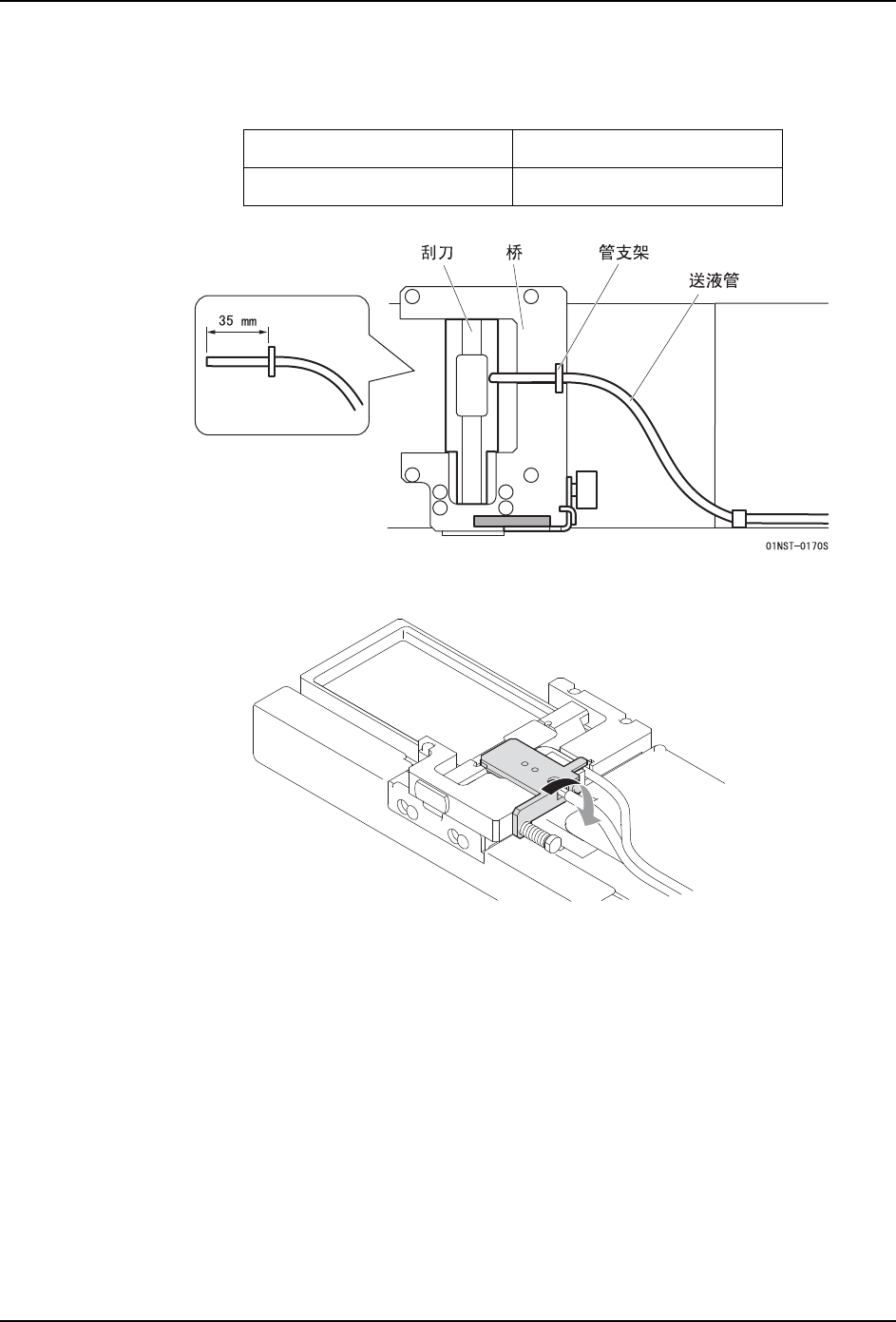

3. 在离开送液管口的 35 mm 位置处安装管支架。将管口插入刮刀孔内，将管支架安装在桥
体的槽内。
更换新的管子时，请切取指定管子。
4. 下降传感器臂，拧紧锁定旋钮。
型号 指定长度
TU0425C SMC 公司制造 600 mm
01NST-2522
