6. 生产 QD114-07 30 桥式浸渍助焊剂单元使用说明书 备注 ) 1.如果将元件的废弃处指定为 [Conveyor] 或 [Pickup Tray] 时，元件排出轨道或料盘 有可能附着助焊剂。 2.在安装元件废弃箱时， 请完全插入到台座上。 如果元件废弃箱没有被完成插入， 运转 时有可能与工作头发生碰撞。
QD114-07 6. 生产
桥式浸渍助焊剂单元使用说明书 29
6. 生产
6.1 贴装工作头及元件废弃箱的更换
浸渍助焊剂单元是与H01、H02或G04工作头组合在一起使用的。必要时，请更换贴装工作头。
另外，需要更换成专用的元件废弃箱。
6.1.1 贴装工作头的更换
更换成 Job 中指定的贴装工作头。更换方法请参照 [NXT 机械手册 ] 和 [AIM 机械手册 ]

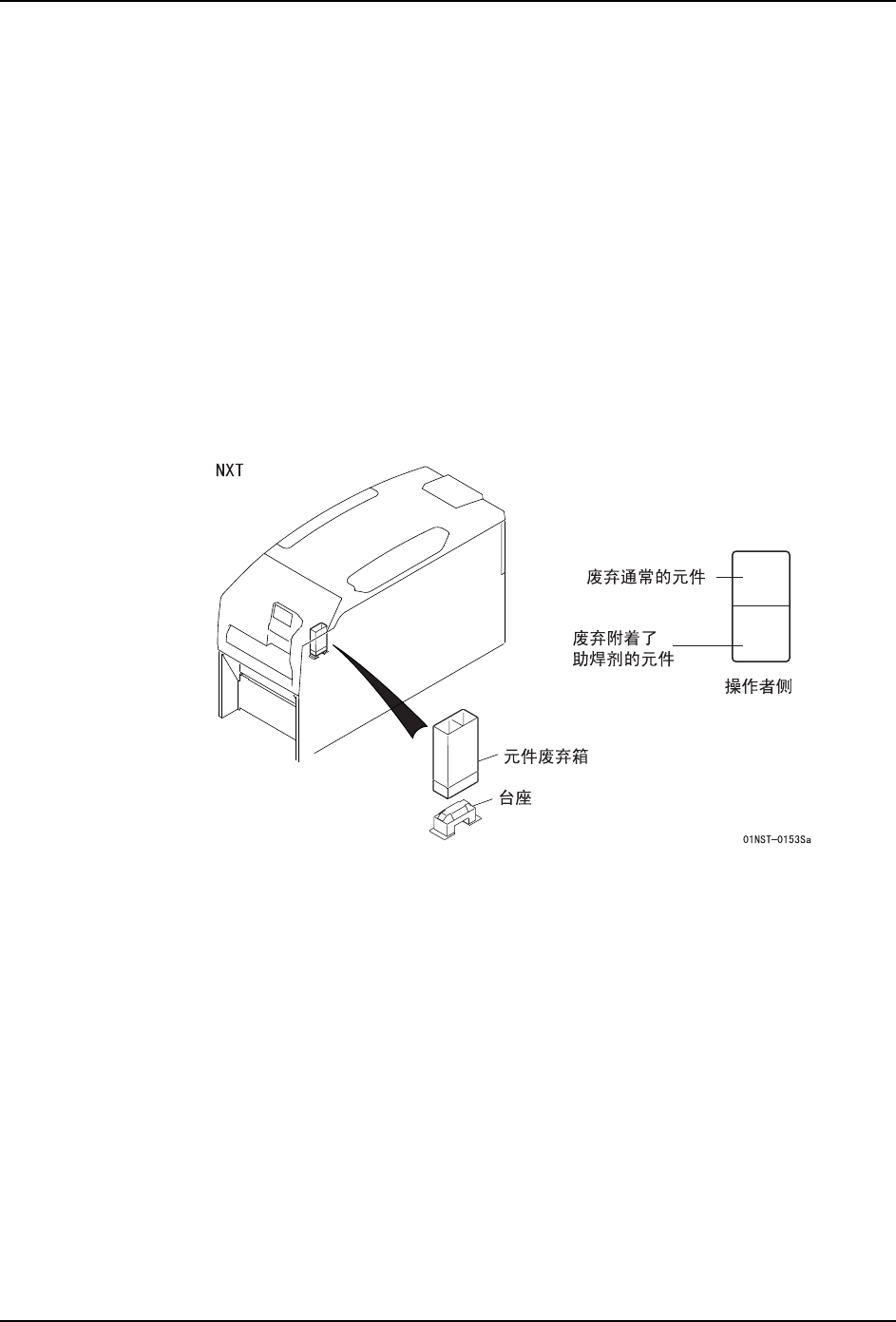

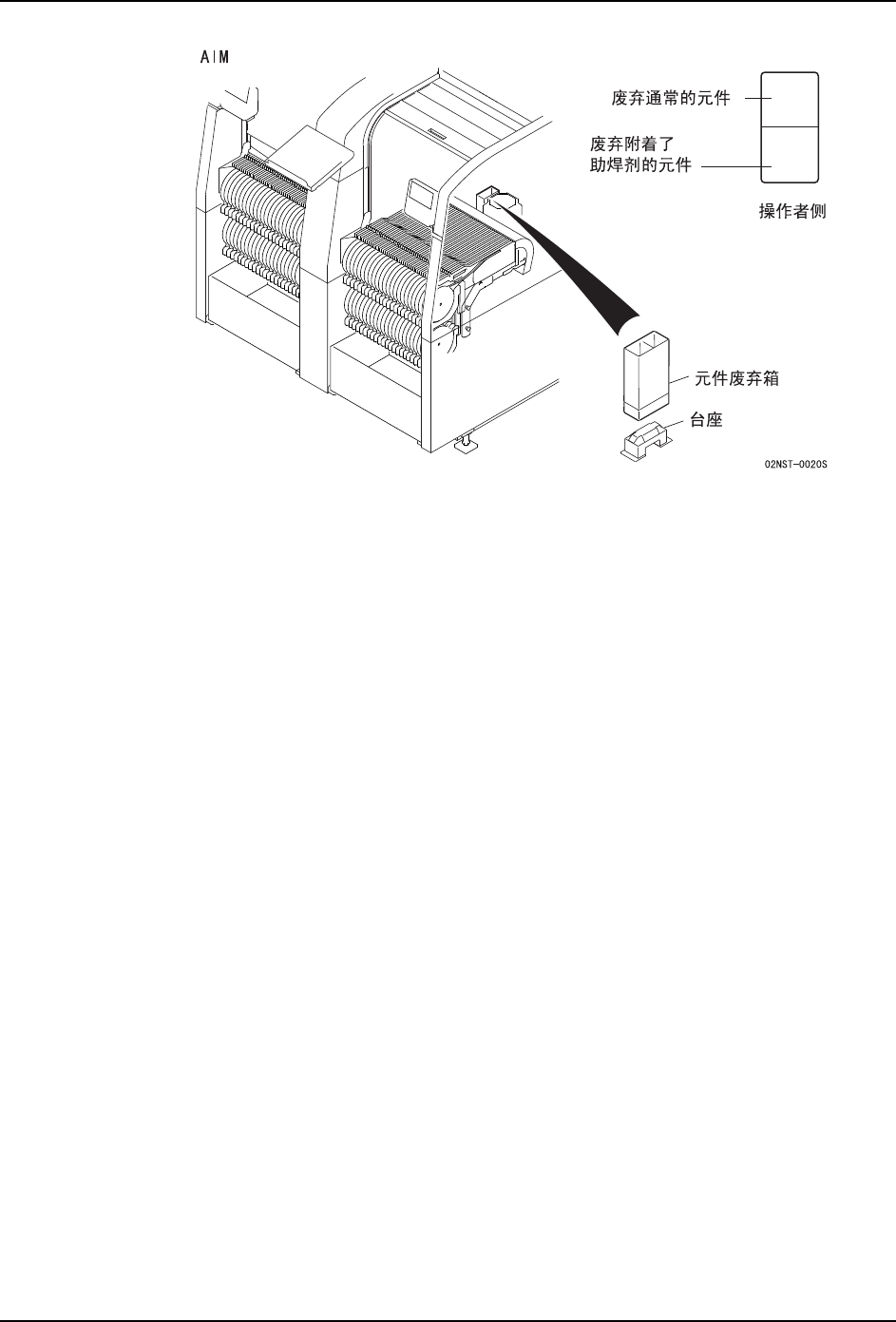

6.1.2 元件废弃箱的更换
将附着了助焊剂的元件废弃到废弃箱后，就会造成不涂敷助焊剂的元件上也会附着助焊剂。
为了防止这种情况，请准备专用的元件废弃箱并更换。
6. 生产 QD114-07
30 桥式浸渍助焊剂单元使用说明书
备注 )
1.如果将元件的废弃处指定为 [Conveyor] 或 [Pickup Tray] 时，元件排出轨道或料盘
有可能附着助焊剂。
2.在安装元件废弃箱时，请完全插入到台座上。如果元件废弃箱没有被完成插入，运转
时有可能与工作头发生碰撞。
QD114-07 6. 生产
桥式浸渍助焊剂单元使用说明书 31
6.2 动作模式的设定
在附加软件的模组功能设定中，设定助焊剂单元的动作模式。从在线监视器画面上选择对象
机器并进行注册，显示菜单画面。
6.2.1 浸渍动作设定
从 4 个中选择助焊剂涂敷的时间。

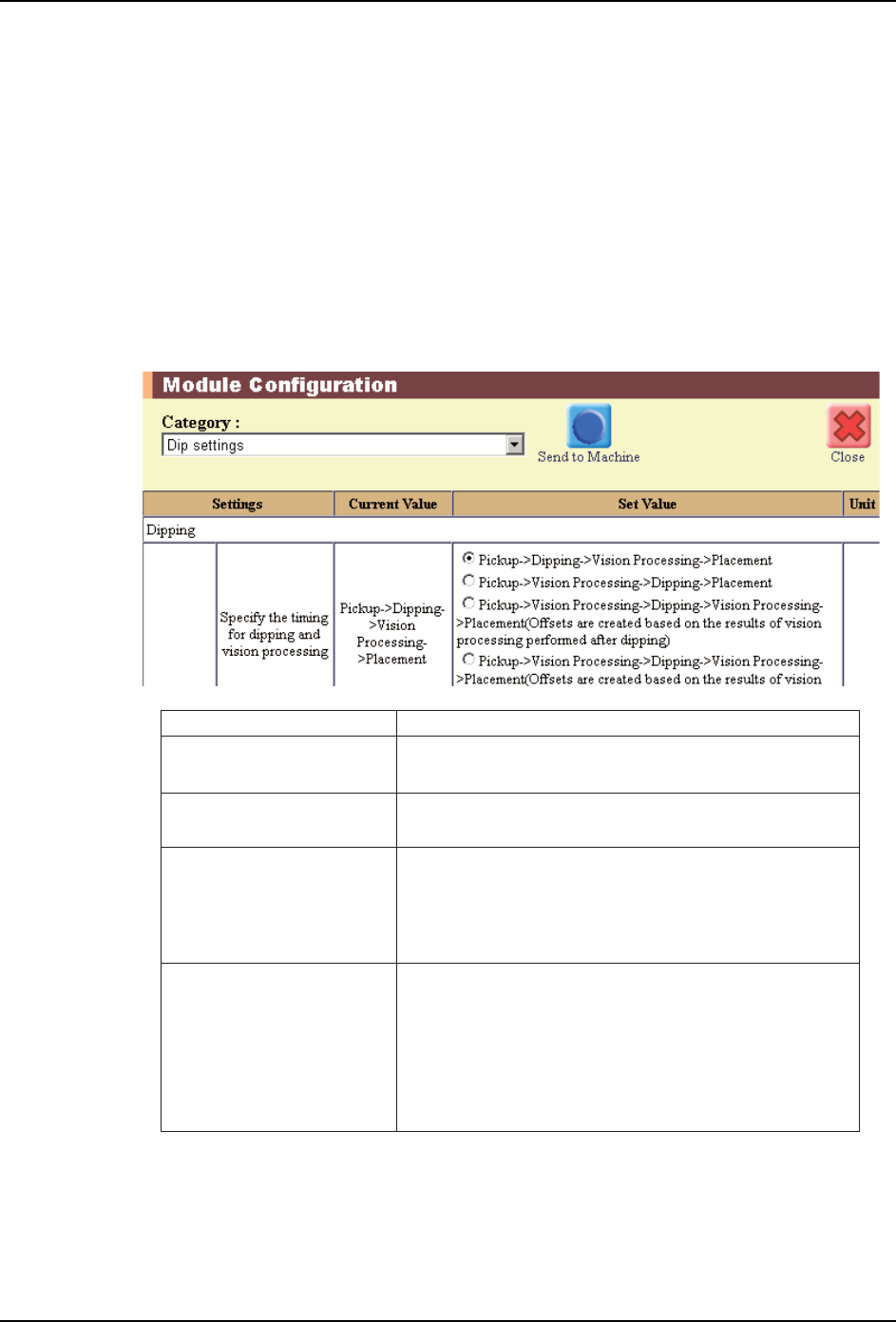

1. 请选择菜单的 [Module Configuration]。显示设定画面。
2. 从分类的下拉式菜单中选择 [Dip settings]。
3. 请指定 [Specify the timing for dipping and vision processing] 的设定值
备注 )H01/H02 工作头时，不进行元件吸取后的元件有无确认。因此，如果选择了 [ 吸取 ] →
[浸渍]→[影像处理 ]→[贴装]的设定后，即使发生吸取失败也继续进行浸渍动作。
因此吸嘴上会附着助焊剂。
