QD114-07 8. 下锡检查功能
桥式浸渍助焊剂单元使用说明书 53
14.请选择 [Tools] - [Perform Test]。测试被执行，显示 [Vision Processing Result] 对
话框。
15.请确认影像处理结果，关闭测试处理画面。
如果 [OK]，请转到步骤 25.，进行下锡前的影像的测试。如果 [Error]，请尝试以下的
方法。
16.如果影像处理结果为错误，请点击 〈No〉。在显示错误内容的画面上，各锡球的平均灰
度值被显示。
备注 )点击
〈OK〉
后，就会显示相关的帮助画面。
01NST-0947E
01NST-0948E
Ok result
Error result
01NST-0956E
8. 下锡检查功能 QD114-07
54 桥式浸渍助焊剂单元使用说明书
17.请选择 [Tools] - [Zoom In]，放大显示错误内容显示画面。
备注 )影像处理结果为正常的位置以绿色显示，错误的位置以红色显示。
18.全部读取各锡球上的灰度值，保留最大值和最小值。
19.关闭测试画面，返回到 VPDplus 编辑画面。
20.在 VPDplus 编辑画面上选择 [Image] - [Display Histogram Window]。
21.在步骤 18. 求出的最大值和最小值的基础上分别加上余量 15。左右移动 [Histogram
Window] 的滑块进行调整，使得这些数值被显示。（参照下例）
22.请点击 〈OK〉。
求出的数值 设定例
最大值 (Max) 120 120 + 15 = 135
最小值 (Min) 107 107 - 15 = 92
01NST-0960E
Greyscale: 86 Greyscale: 90
01NST-0961E
QD114-07 8. 下锡检查功能
桥式浸渍助焊剂单元使用说明书 55
23.再次进行测试处理。
a. 在 VPDplus 编辑画面上，请选择 [Tools] - [Run Image Test Processing]。
b. 在测试处理画面上，请选择 [Tools] - [Display Flag]。
c. 选择 [Set Display Flag] 对话框内所有的项目，然后点击 〈OK〉。
d. 请选择 [Tools] - [Perform Test]。测试被执行，显示 [Vision Processing] 对话
框。

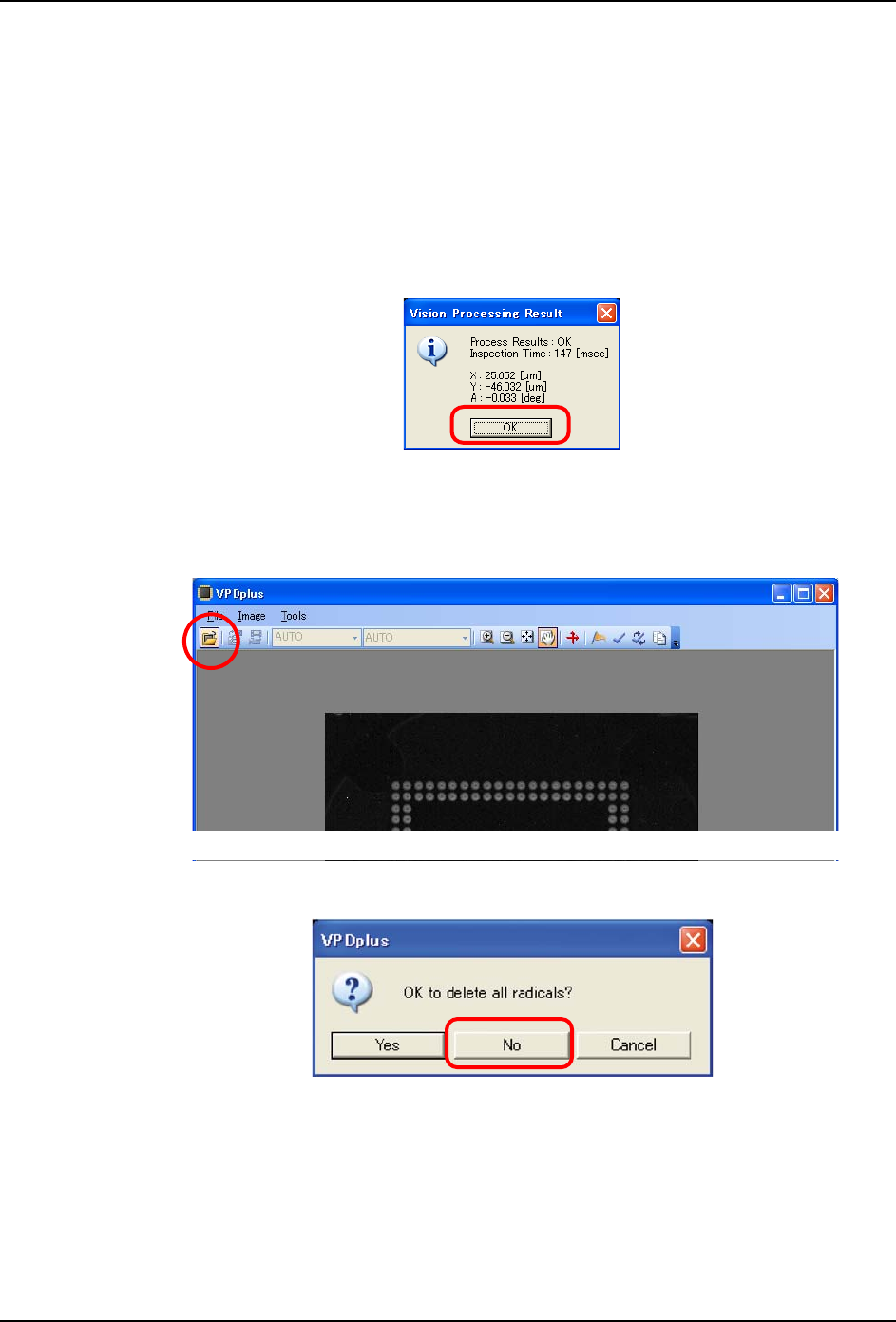

24.请确认影像处理是否 [OK]。关闭测试处理画面。
25.因为下锡后影像的处理结果为 [OK]，所以，接下来进行下锡前影像的测试。
请选择测试处理画面的 [File] - [Open Image File]。显示 [Open Image] 对话框。请打
开下锡前的影像。
26.如果显示是否删除所有的基本模板？的对话，请点击 〈No〉。
27.以下，同样进行测试处理。
a. 在测试处理画面上，请选择 [Tools] - [Display Flag]。
b. 选择 [Set Display Flag] 对话框内的所有项目，然后点击 〈OK〉。
c. 请选择 [Tools] - [Perform Test]。测试被执行，显示 [Vision Processing] 对话
框。
01NST-0957E
01NST-0949E
01NST-0941E
