6. 生产 QD114-07
36 桥式浸渍助焊剂单元使用说明书
6.3.2 手动供应助焊剂
在进行助焊剂传送确认或膜厚调整时，请按照以下的要领供应助焊剂。
1. 按照前节 [ 在运转前准备中自动供应助焊剂 ] 的相同步骤，将助焊剂充填到注胶筒内。
2. 按下 FLUX 开关，将助焊剂供应给下锡台。
3. 按下 CYCLE 开关使下锡台滑动。多余的助焊剂被刮刀刮去。
快速按下 1 次 按定时器的设定时间，供应助焊剂。
按住 重复以上的供应动作 （最长 30 秒）。
FLUX
ERR
CYCLE
01NST-0038a
FLUX
ERR
CYCLE
167
QD114-07 6. 生产
桥式浸渍助焊剂单元使用说明书 37
6.4 助焊剂膜厚的测定及调整
助焊剂膜厚的调整是通过调整刮刀高度来进行的。使用市面上有售的膜厚测定规，反复测定
和涂敷，并进行调整。
6.4.1 方法

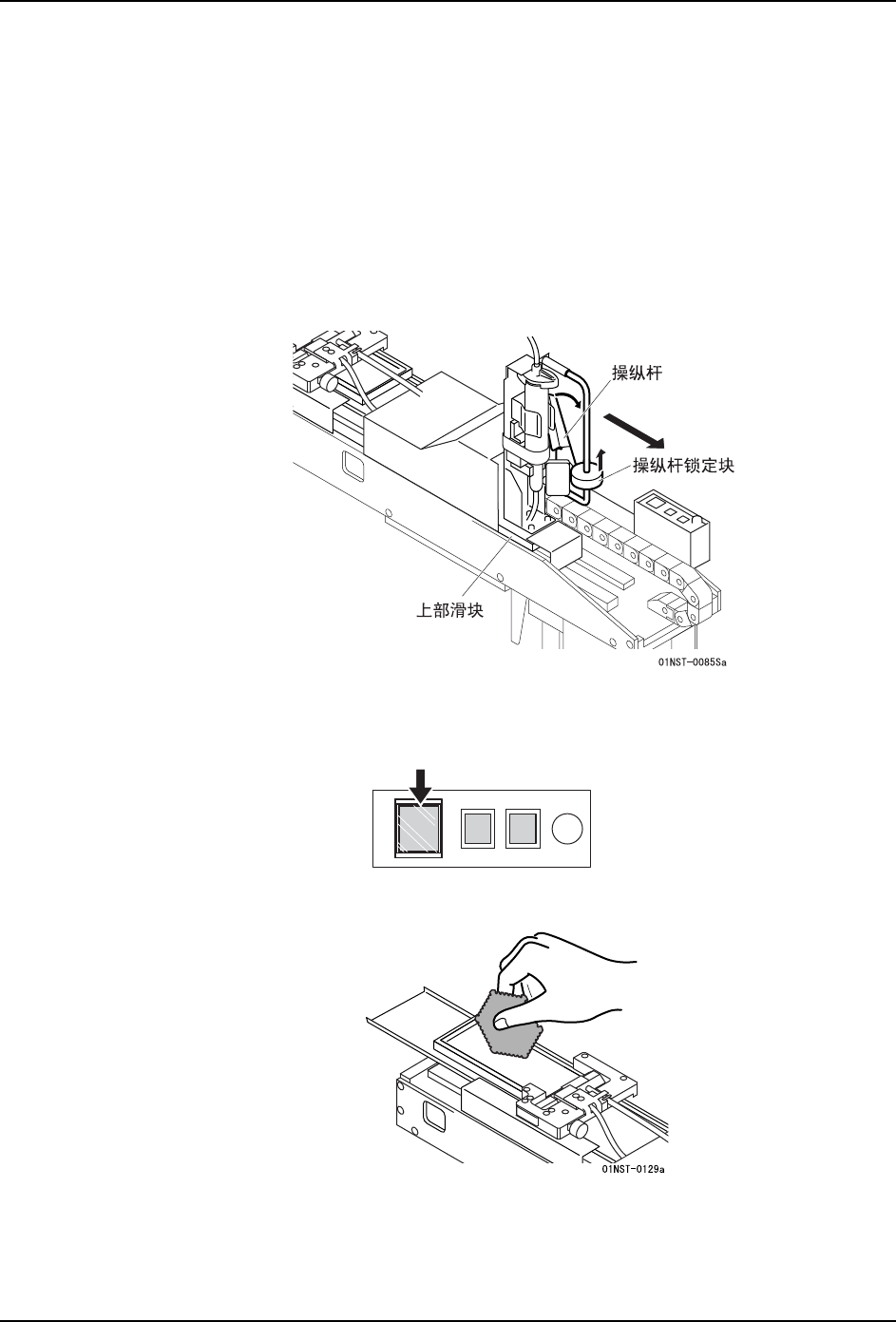

1. 请按下机器侧操作面板的 CYCLE 按钮或 STOP 按钮。使机器处于 START 等待状态。
2. 提起操纵杆锁定块，然后握住操纵杆，将上部滑块拉到最前面。
备注 )如果上部滑块在中间位置，就无法操作单元的各种开关。
3. 确认注胶筒内的助焊剂是否充足。
4. 按下 CYCLE 开关使下锡台前进，形成助焊剂膜。
5. 使用市面上有售的膜厚测定规，测定下锡台上的助焊剂膜厚。
FLUX
ERR
CYCLE
167
6. 生产 QD114-07
38 桥式浸渍助焊剂单元使用说明书

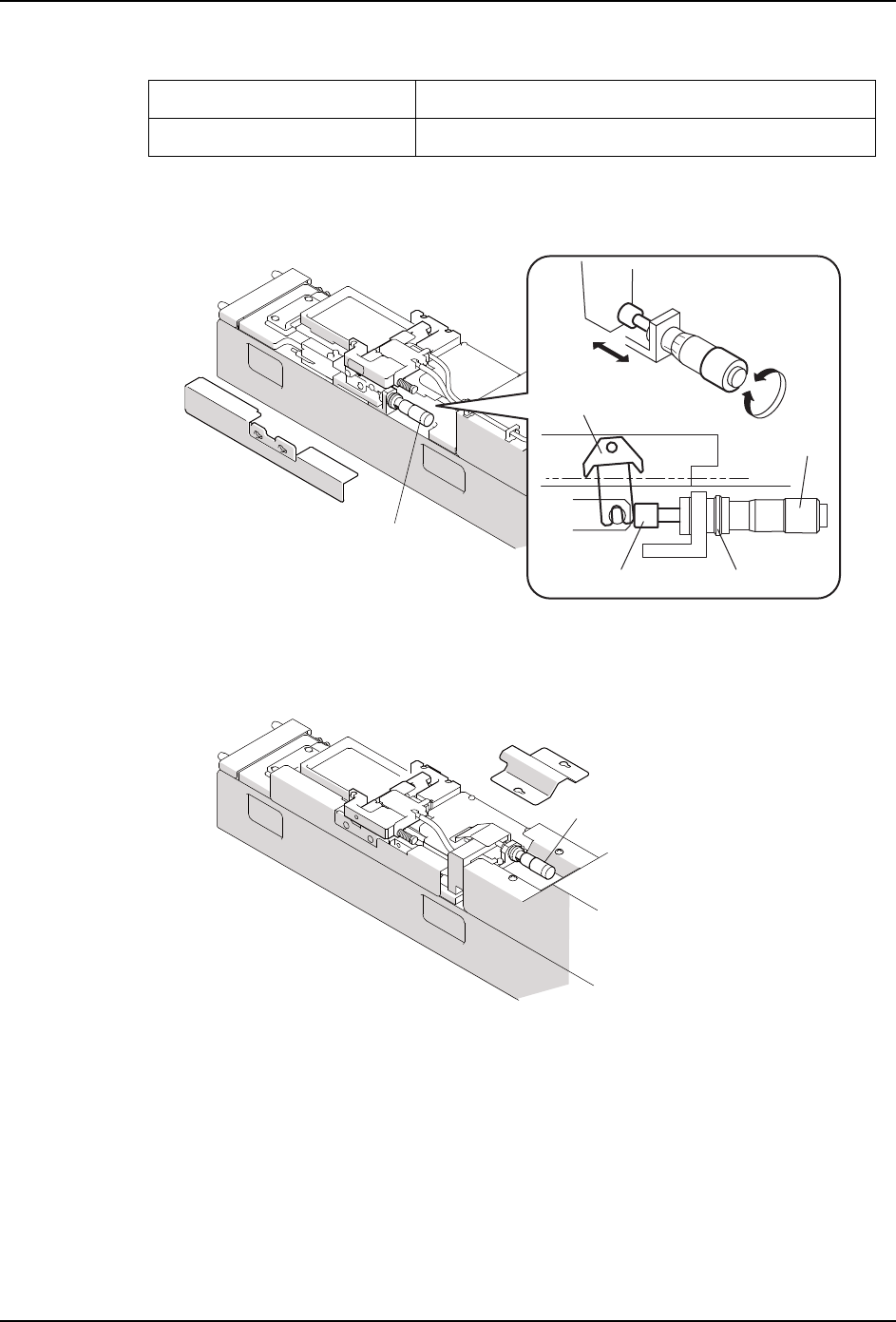

6. 旋转千分表旋钮，调整刮刀高度 （膜厚）。
备注 )千分表旋钮上的1格刻度约相当于刮刀高度3.7μm。该数值请作为膜厚调整时的参考。
请实际测定实际的助焊剂膜厚，调整到合适的刮刀高度。
7. 请反复 [4.] 以后的作业，直到取得所希望的膜厚。
8. 旋转夹紧圈，固定千分表的量杆。
9. 提起单元的操纵杆锁定块，然后握住操纵杆，将上部滑块返回到前进端。
顺时针方向旋转千分表 刮刀上升 （膜变厚）
逆时针方向旋转千分表 刮刀下降 （膜变薄）
1676G
